1. Com cuidado, coloque o P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D por cima do conjunto da placa do piso. Alinhe os dois parafusos na

extremidade do lado da cabeça com os dois orifícios na cunha, tal como indicado em Figura 5.

2. Se não estiver a pensar instalar protecções da placa de piso, avance para o passo 6.

3. Para instalar as proteções da placa de piso, meça a bolsa exposta na extremidade do lado da cabeça e na extremidade

do lado dos pés da placa de piso para personalizar as proteções da placa de piso, incluídas no kit do conjunto da placa

do piso (6390-009-020). Consulte Instalar a placa de piso (página 11).

N N o o t t a a - - Recomenda-se que adicione mais 2,5 cm à protecção da placa de piso na extremidade do lado dos pés para

permitir a sobreposição com o P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .

4. Utilizando uma serra de arco, corte duas peças das protecções da placa do piso para ajustar à distância medida em

ambas as extremidades. As protecções da placa do piso não encaixam sobre a cunha. Para tapar uma cunha, corte ou

remova as patilhas verticais nos locais onde estas interferem com a cunha (Figura 6).

5. Utilizando um martelo de borracha, bata para encaixar cada protecção da placa de piso na placa de piso (o lado do

gancho primeiro).

N N o o t t a a - - Para desencaixar a protecção da placa de piso, utilize uma chave de fendas no lado da protecção com um

rebordo levantado.

6. Se o seu sistema não estiver equipado com carregamento indutivo, avance para o passo 12.

7. Se o seu sistema estiver equipado com carregamento indutivo, siga os passos 8-11.

6392-009-005 Rev F.1

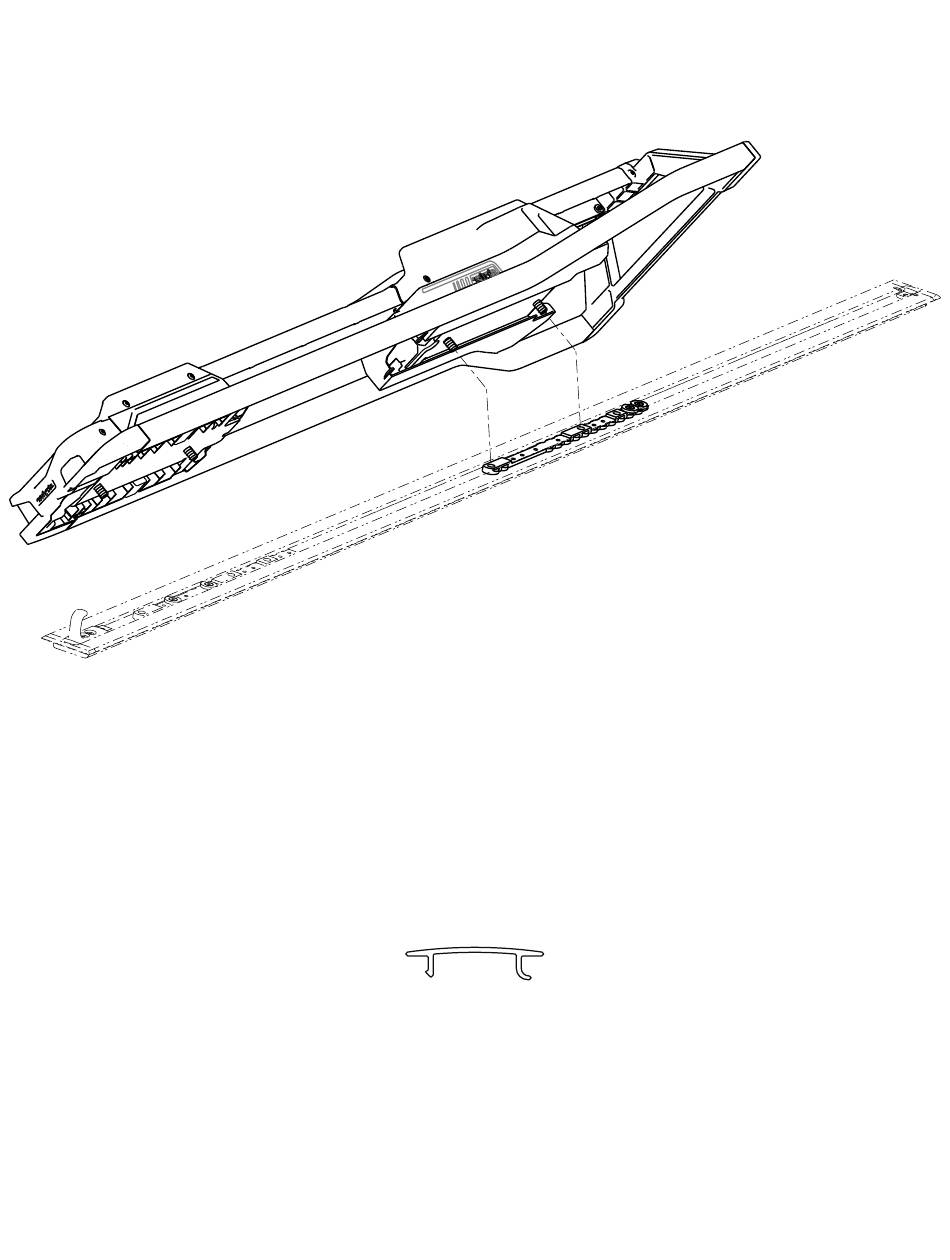

F F i i g g u u r r a a 5 5 – – A A l l i i n n h h a a m m e e n n t t o o d d o o P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D

F F i i g g u u r r a a 6 6 – – C C o o r r t t a a r r a a s s p p r r o o t t e e ç ç õ õ e e s s d d a a p p l l a a c c a a d d e e p p i i s s o o
