Stryker Performance-LOAD Cot Fastener System Betriebsanleitung Seite 241

S S ü ü s s t t e e e e m m i i P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D p p a a i i g g a a l l d d a a m m i i s s k k o o h h a a v v a a l l i i m m i i n n e e
Klambrite asukoha ja suuna ning seibide asukoha määramiseks tehke järgmist:
1. Valige läve ja lavatsi vahemaa (A) (Joonis 4).
Kirjutage vahemaa siia: _____
2. Valige järgmisest tabelist läve ja lavatsi vahemaale vastav jaotis (A).
Kirjutage jaotis siia: _____
3. Paigaldage klambrid vastavalt valitud jaotisele.
A

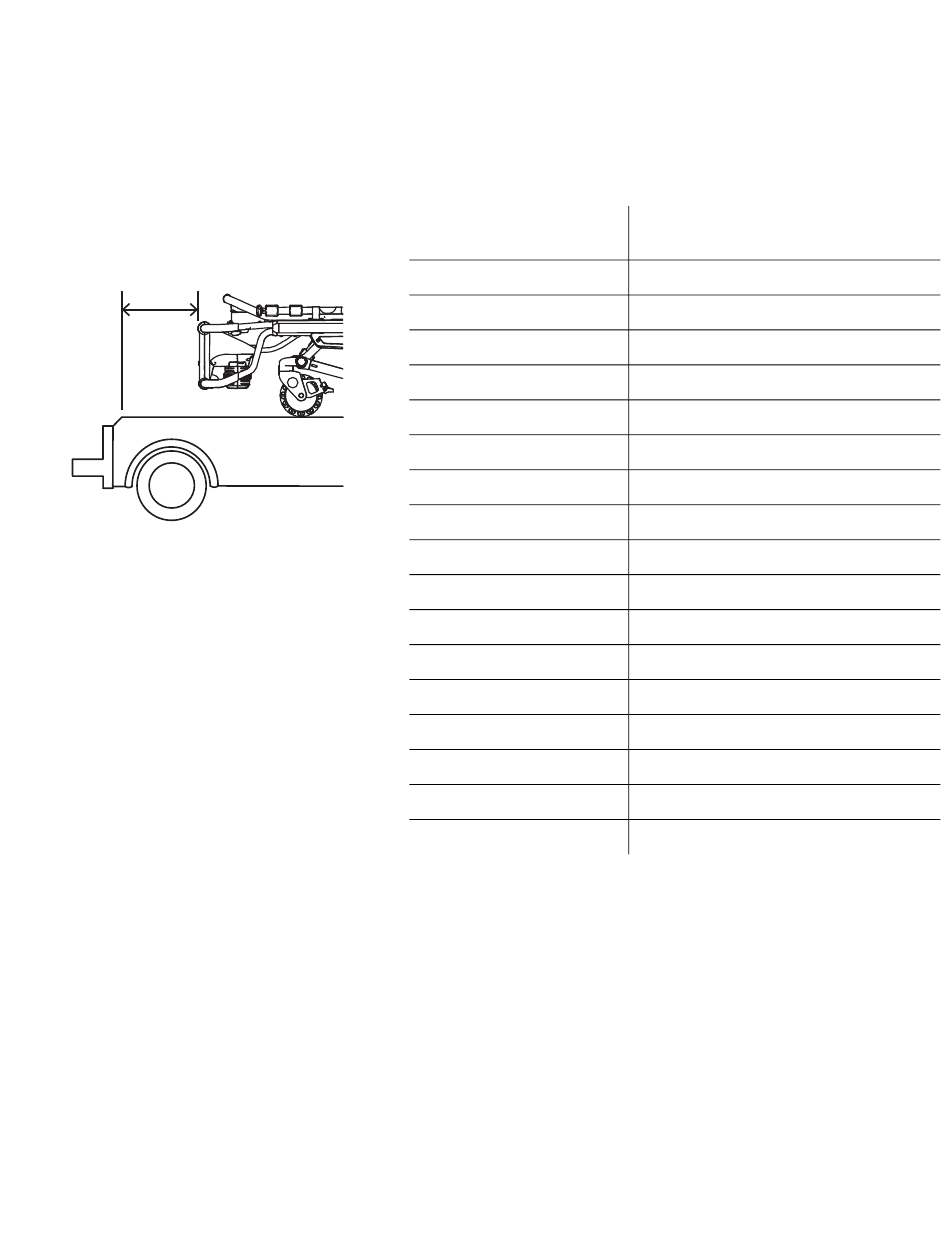

J J o o o o n n i i s s 4 4 – – L L ä ä v v e e j j a a l l a a v v a a t t s s i i v v a a h h e e m m a a a a ( ( A A ) )
6392-009-005 Rev F.1
L L ä ä v v e e j j a a l l a a v v a a t t s s i i v v a a h h e e m m a a a a
( ( A A ) )
5 tolli (13 cm)
6 tolli (15 cm)
7 tolli (18 cm)
8 tolli (20 cm)
9 tolli (23 cm)
10 tolli (25 cm)
11 tolli (28 cm)
12 tolli (30 cm)
13 tolli (33 cm)
14 tolli (36 cm)
15 tolli (38 cm)
16 tolli (41 cm)
17 tolli (43 cm)
18 tolli (46 cm)
19 tolli (48 cm)
20 tolli (51 cm)
21 tolli (53 cm)
J J a a o o t t i i s s
Jaotis A (lk 12)
Jaotis B (lk 12)
Jaotis C (lk 12)
Jaotis D (lk 13)
Jaotis E (lk 13)
Jaotis F (lk 15)
Jaotis G (lk 15)
Jaotis H (lk 15)
Jaotis I (lk 16)
Jaotis J (lk 16)
Jaotis K (lk 16)
Jaotis L (lk 17)
Jaotis M (lk 17)
Jaotis N (lk 17)
Jaotis O (lk 18)
Jaotis P (lk 18)
Jaotis Q (lk 18)
11 ET
