Stryker Performance-LOAD Cot Fastener System Betriebsanleitung Seite 247

J J a a o o t t i i s s J J : : 14 tolli (36 cm) läve ja lavatsi vahemaa
10.5"(26.7 cm)
56" (142.2 cm)
J J a a o o t t i i s s K K : : 15 tolli (38 cm) läve ja lavatsi vahemaa
11.5"(29.2 cm)
57" (144.8 cm)

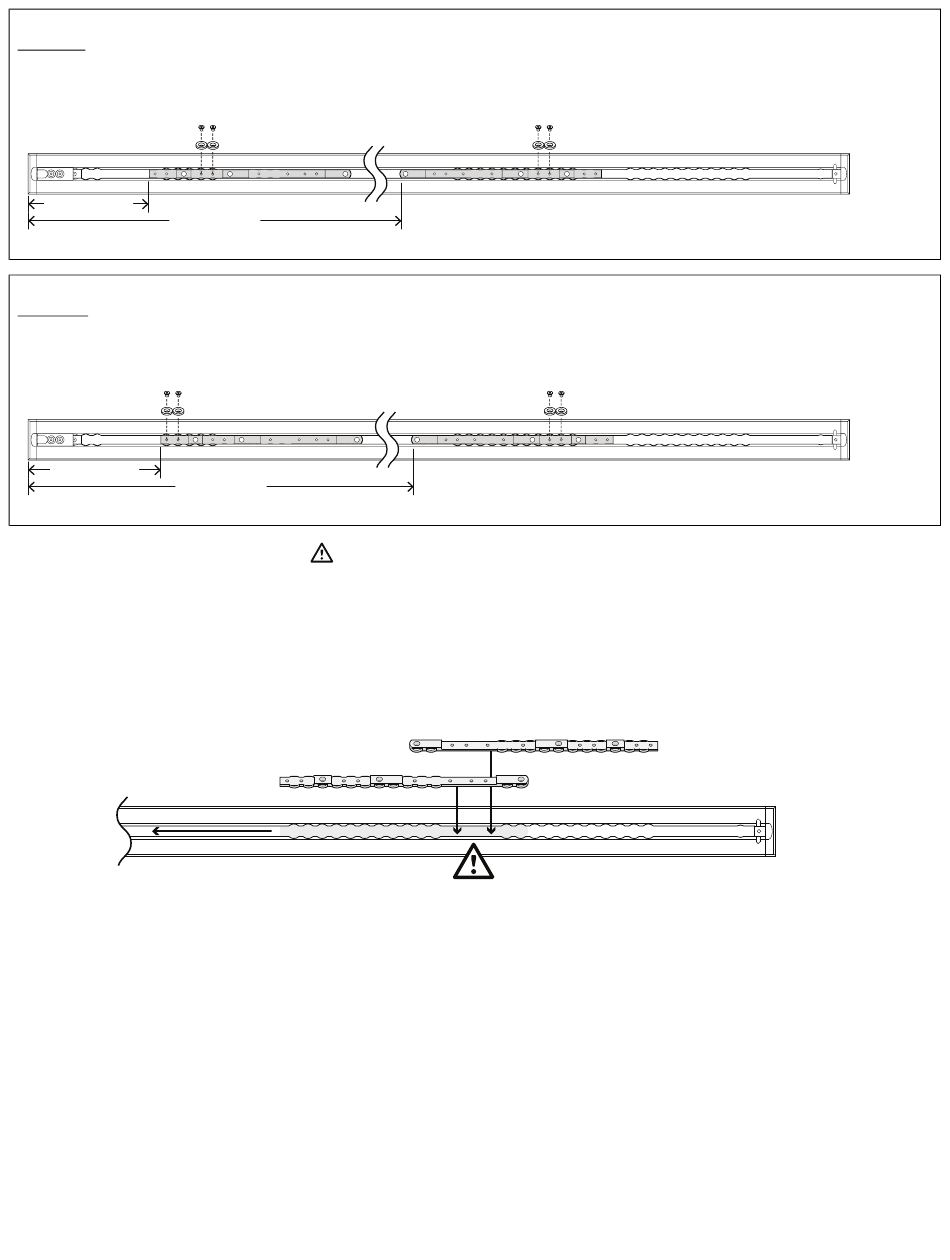

Võite sisestada klambrid ainult märgiga
klambrid sisestada. Klambrid on täpselt ühesugused ja tuleb paigaldada lame külg allpool. Mõlema klambri mõõtmed on
mõõdetud põrandaplaadi otsas olevast korgist.
1. Sisestage esimene klamber (A) ja lükake seda jalutsi poole.
2. Sisestage teine klamber (B).
Jalutsi-
poolne
osa
3. Tehke kindlaks klambri (6392-001-400) ja klambri asukoha fikseerimise seibi (6392-001-401) asukohad valitud jaotise
järgi.
4. Klambrite kinnitamiseks paigaldage neli lamepeakruvi (0001-194-000) ja neli klambri asukoha fikseerimise seibi,
kasutades 5/32" kuuskantvõtit. Paigaldage kindlasti kaks klambri asukoha fikseerimise seibi klambri kohta.
5. Jätkake Süsteemi Performance-LOAD paigaldamine (lk 19).
6392-009-005 Rev F.1
tähistatud kohta. Seadke klambrite kaelaga osa põrandaplaadiga kohakuti, et
(B)
(A)
Peatsi-
poolne
osa
17 ET
