A A T T T T E E N N Z Z I I O O N N E E - - Inserire sempre il filo all'interno della tasca della piastra a pavimento, in modo che il gruppo del
dispositivo di ancoraggio, quando viene installato, non schiacci il filo.
9. Collegare i fili rosso e nero, provenienti dal gruppo del dispositivo di ancoraggio, al cavo di ancoraggio al veicolo (6390-
001-135). Collegare il filo rosso proveniente dal gruppo del dispositivo di ancoraggio al filo rosso sul cavo di ancoraggio
al veicolo. Collegare il filo nero proveniente dal gruppo del dispositivo di ancoraggio al filo nero sul cavo di ancoraggio al
veicolo. Inserire eventuale filo in eccesso nell'anello di tenuta in gomma per cavo elettrico.
N N o o t t a a - - Se in precedenza è stata installata la piastra a pavimento senza il cavo di ancoraggio al veicolo, misurare 7,6 cm
o 17,8 cm verso il lato testa dalla posizione A del localizzatore (Figura 7). Marcare la posizione al centro del canale.
Questa sarà la posizione di ingresso elettrico. Vedere la sezione Installazione della piastra a pavimento (6390-009-020)
per istruzioni sul collegamento elettrico.
C
B
N N o o t t a a - - Il gancio di sicurezza (B) e le posizioni dei fori di montaggio supplementari (C) sono illustrati solo a titolo di
riferimento (Figura 7) e non vengono utilizzati per l'installazione del sistema P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
10. Posizionare i connettori nella cavità della piastra a pavimento.
11. Applicare del sigillante al silicone all'anello di tenuta in gomma per cavo elettrico, in modo da sigillare completamente il
passacavo.
A A V V V V E E R R T T E E N N Z Z A A - - Sigillare sempre tutti gli spazi liberi verso l'esterno del veicolo per prevenire la penetrazione dei fumi
di scappamento nella cabina paziente del veicolo.
12. Ruotare i coperchietti girevoli (A) di mezzo giro per accedere ai bulloni collegati alla piastra a pavimento situati sotto i
coperchietti stessi (Figura 8).
N N o o t t a a - - Non serrare del tutto i bulloni della piastra a pavimento fino ad aver allineato e innestato tutti e quattro i bulloni.
6392-009-005 Rev F.1

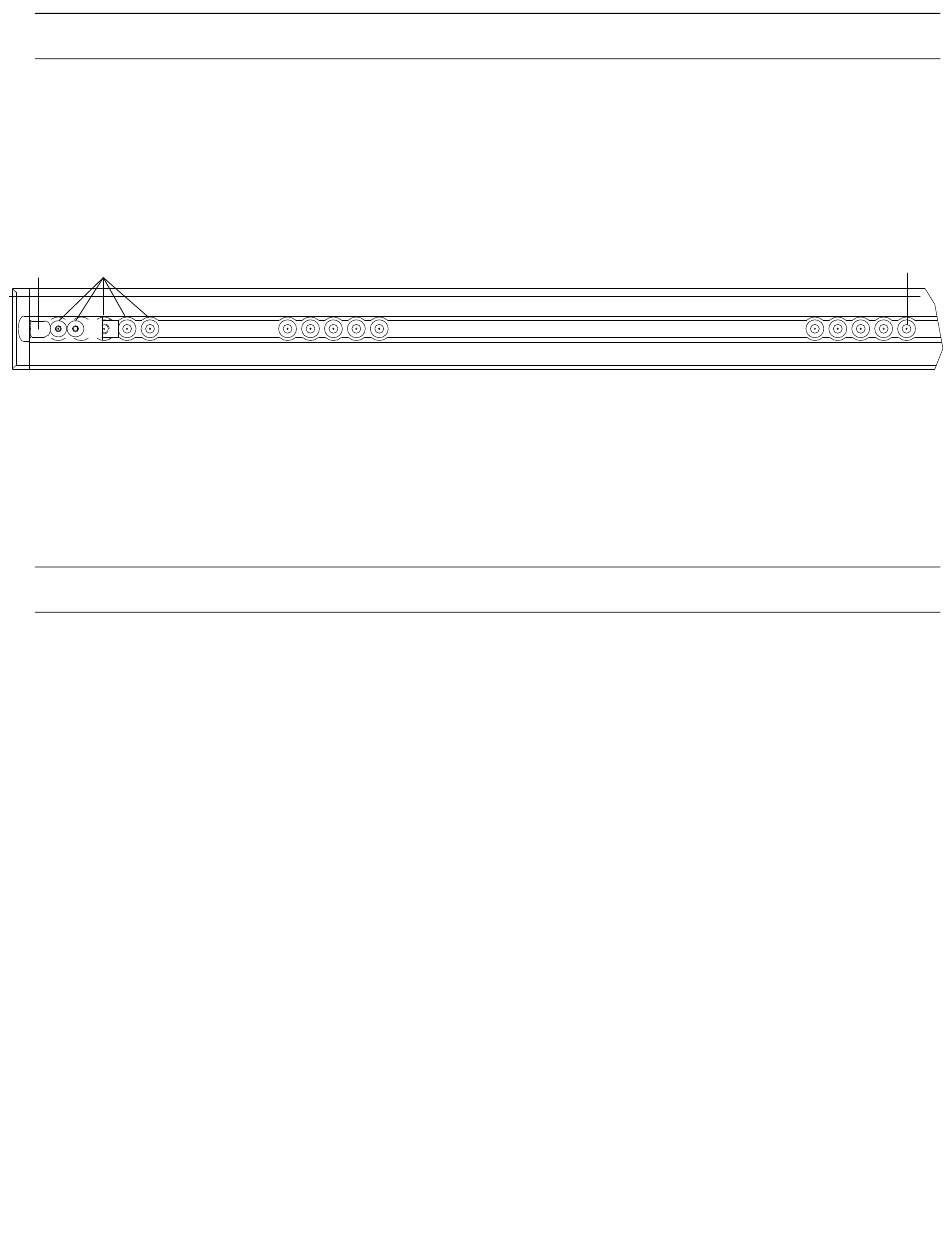

F F i i g g u u r r a a 7 7 – – P P o o s s i i z z i i o o n n e e l l o o c c a a l l i i z z z z a a t t o o r r e e p p i i a a s s t t r r a a a a p p a a v v i i m m e e n n t t o o - - l l a a t t o o p p i i e e d d i i
A
21 IT
