P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D ' ' u u n n n n e e r r e e y y e e m m o o n n t t e e e e d d i i l l e e c c e e ğ ğ i i n n i i s s e e ç ç m m e e
Takozlar ve rondela konumlarının yer ve yönünü belirlemek üzere bu adımları izleyin:
1. Eşikten karyolaya mesafeyi (A) seçin (Şekil 4).
Mesafenizi buraya kaydedin: _____
2. Aşağıdaki tabloyu kullanarak eşikten karyolaya mesafe (A) temelinde Bölümünüzü seçin.
Bölümünüzü buraya kaydedin: _____
3. Takozlarınızı monte etmek için bölümünüze ilerleyin.
A

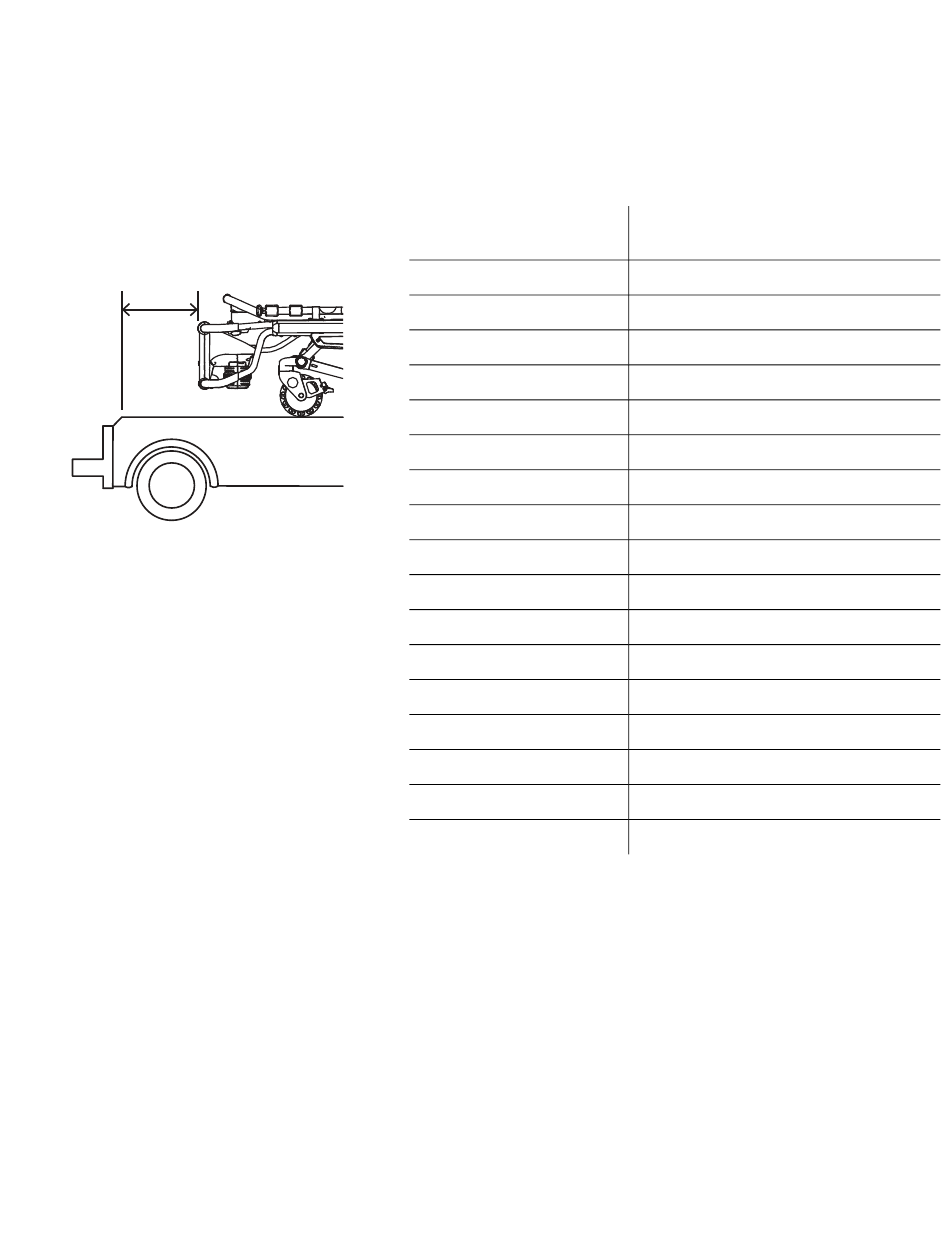

Ş Ş e e k k i i l l 4 4 – – E E ş ş i i k k t t e e n n k k a a r r y y o o l l a a y y a a m m e e s s a a f f e e ( ( A A ) )
6392-009-005 Rev F.1
E E ş ş i i k k t t e e n n k k a a r r y y o o l l a a y y a a
m m e e s s a a f f e e ( ( A A ) )
13 cm (5 inç)
6 inç (6 inç)
7,0 inç (7 inç)
20 cm (8 inç)
23 cm (9 inç)
10 inç (10 inç)
28 cm (11 inç)
12 inç (12 inç)
33 cm (13 inç)
36 cm (14 inç)
15 inç (15 inç)
16 inç (16 inç)
43 cm (17 inç)
46 cm (18 inç)
19 inç (19 inç)
51 cm (20 inç)
21 inç (21 inç)
B B ö ö l l ü ü m m
Bölüm A (sayfa 12)
Bölüm B (sayfa 12)
Bölüm C (sayfa 12)
Bölüm D (sayfa 13)
Bölüm E (sayfa 13)
Bölüm F (sayfa 15)
Bölüm G (sayfa 15)
Bölüm H (sayfa 15)
Bölüm I (sayfa 16)
Bölüm J (sayfa 16)
Bölüm K (sayfa 16)
Bölüm L (sayfa 17)
Bölüm M (sayfa 17)
Bölüm N (sayfa 17)
Bölüm O (sayfa 18)
Bölüm P (sayfa 18)
Bölüm Q (sayfa 18)
