I I n n š š t t a a l l á á c c i i a a p p o o d d l l a a ž ž n n e e j j p p l l a a t t n n e e
Pred nainštalovaním upevňovacieho systému nosidiel nainštalujte najskôr univerzálnu podlažnú dosku Stryker do
pacientskeho priestoru vozidla. Návod si pozrite v inštalačnej príručke univerzálnej podlažnej dosky Stryker (6390-009-
020).
K K o o n n t t r r o o l l n n ý ý z z o o z z n n a a m m s s ú ú p p r r a a v v y y z z o o s s t t a a v v y y z z a a r r i i a a d d e e n n i i a a P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Presvedčte sa, že máte k dispozícii všetky potrebné komponenty na inštaláciu systému P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
Komponenty súpravy zostavy zariadenia P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D (6392-001-014)
(2) Podložka (6392-001-400)
(4) skrutka s plochou zapustenou hlavou s vnútorným
šesťhranom (0001-194-000)

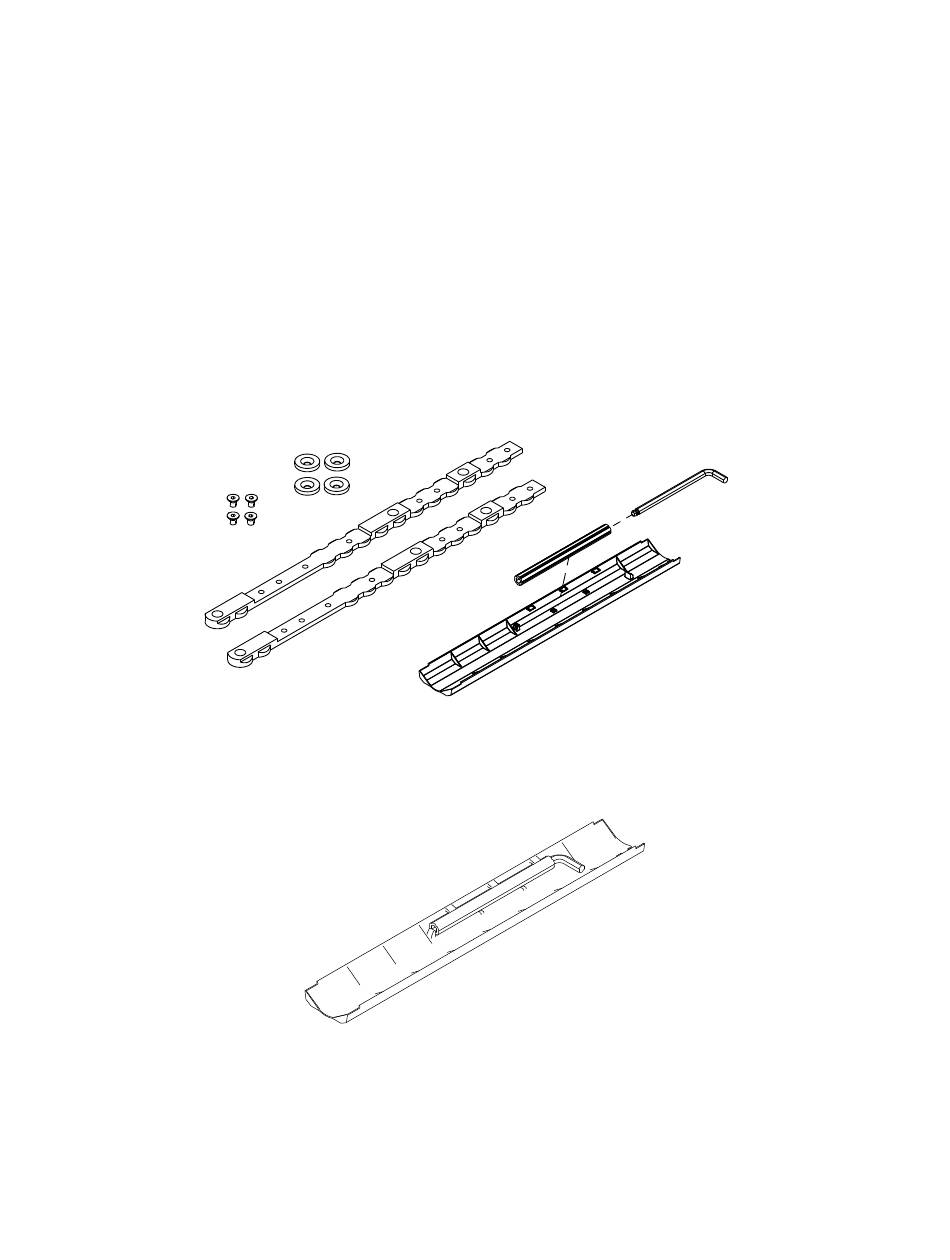

O O b b r r á á z z o o k k 2 2 – – K K o o m m p p o o n n e e n n t t y y s s ú ú p p r r a a v v y y z z o o s s t t a a v v y y z z a a r r i i a a d d e e n n i i a a P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
P P o o z z n n á á m m k k a a - - Šesťhranný kľúč a vyberací nadstavec (Obrázok 3) skladujte vnútri zostavy stredového krytu, aby ste ich mali
poruke, keď budete vykonávať postup uvedený v časti Rýchle vybratie zariadenia Performance-LOAD (strana 24).
SK 10
6392-001-401 (4)
0001-194-000 (4)
6392-001-400 (2)
O O b b r r á á z z o o k k 3 3 – – Š Š e e s s ť ť h h r r a a n n n n ý ý k k ľ ľ ú ú č č a a v v y y b b e e r r a a c c í í n n a a d d s s t t a a v v e e c c
(4) podložka na vymedzenie lišty (6392-001-401)
(1) zostava stredového krytu (6392-001-011)
• (1) Šesťhranný kľúč (0057-011-000)
• (1) kryt podlažnej platne (6392-001-403)
• (1) vyberací nadstavec (6392-001-406)
6392-001-406 (1)
6392-001-011 (1)
0057-011-000 (1)
6392-001-403 (1)
6392-009-005 Rev F.1
