1. Plaats de P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D voorzichtig op de vloerplaatconstructie. Breng de twee bouten aan het hoofdeinde in lijn

met de twee gaten in de klamp, zoals getoond in Afbeelding 5.

2. Als u niet van plan bent de vloerplaatlijsten te installeren, gaat u door naar stap 6.

3. Voor het installeren van de vloerplaatlijsten meet u de blootliggende ruimte aan het hoofdeinde en voeteneinde van de

vloerplaat om de in de vloerplaatconstructiekit (6390-009-020) inbegrepen vloerplaatlijst op maat te kunnen zagen. Zie

De vloerplaat installeren (pagina 11).

O O p p m m e e r r k k i i n n g g - - Het wordt aanbevolen om een extra 2,5 cm toe te voegen aan de vloerplaatlijst aan het voeteneinde met

het oog op overlapping met de P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .

4. Zaag met een ijzerzaag twee stukken van beide uiteinden van de vloerplaatlijst op basis van de gemeten lengte. De

vloerplaatlijst past niet over de klamp. Voor het afdekken van een klamp zaagt of neemt u de verticale lippen weg waar

deze de klamp in de weg kunnen zitten (Afbeelding 6).

5. Tik met een rubberen hamer elke vloerplaatlijst in de vloerplaat (hoekkant eerst).

O O p p m m e e r r k k i i n n g g - - Om de vloerplaatlijst los te maken, gebruikt u een platkopschroevendraaier aan de kant van de afdekking

met een verhoogde rand.

6. Als uw systeem niet is uitgerust met een inductief oplaadsysteem, gaat u door naar stap 12.

7. Als uw systeem is uitgerust met een inductief oplaadsysteem, voert u de stappen 8-11 uit.

8. Leg de overblijvende draad in de ruimte in de vloerplaat. Lijn de vier gaten uit met de montagegaten in de klampen.

6392-009-005 Rev F.1

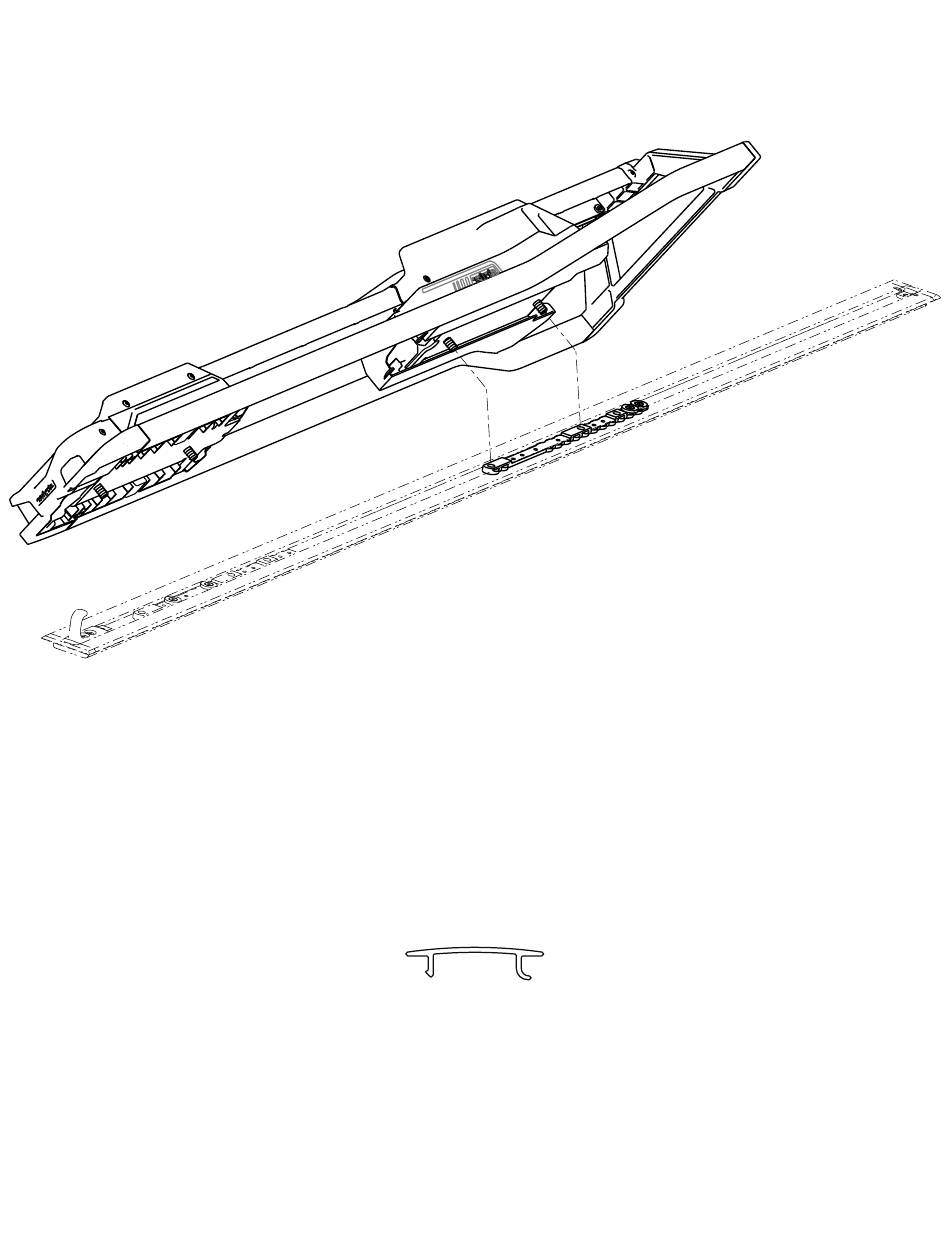

A A f f b b e e e e l l d d i i n n g g 5 5 – – U U i i t t l l i i j j n n i i n n g g P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D

A A f f b b e e e e l l d d i i n n g g 6 6 – – V V l l o o e e r r p p l l a a a a t t l l i i j j s s t t e e n n b b i i j j z z a a g g e e n n
