Stryker Performance-LOAD Cot Fastener System Betriebsanleitung Seite 164

Ε Ε π π ι ι λ λ ο ο γ γ ή ή θ θ έ έ σ σ η η ς ς ε ε γ γ κ κ α α τ τ ά ά σ σ τ τ α α σ σ η η ς ς τ τ ο ο υ υ P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Ακολουθήστε αυτά τα βήματα για να προσδιορίσετε τη θέση και τον προσανατολισμό των στηριγμάτων και των ροδελών:
1. Επιλέξτε την απόσταση του κατωφλίου από το φορείο (A) (Σχήμα 4).
Καταγράψτε εδώ την απόστασή σας: _____
2. Χρησιμοποιώντας τον παρακάτω πίνακα, επιλέξτε το τμήμα σας με βάση την απόσταση του κατωφλίου από το φορείο
που επιλέξατε (A).
Καταγράψτε το τμήμα σας εδώ: _____
3. Προχωρήστε στο τμήμα σας για την εγκατάσταση των στηριγμάτων σας.
A

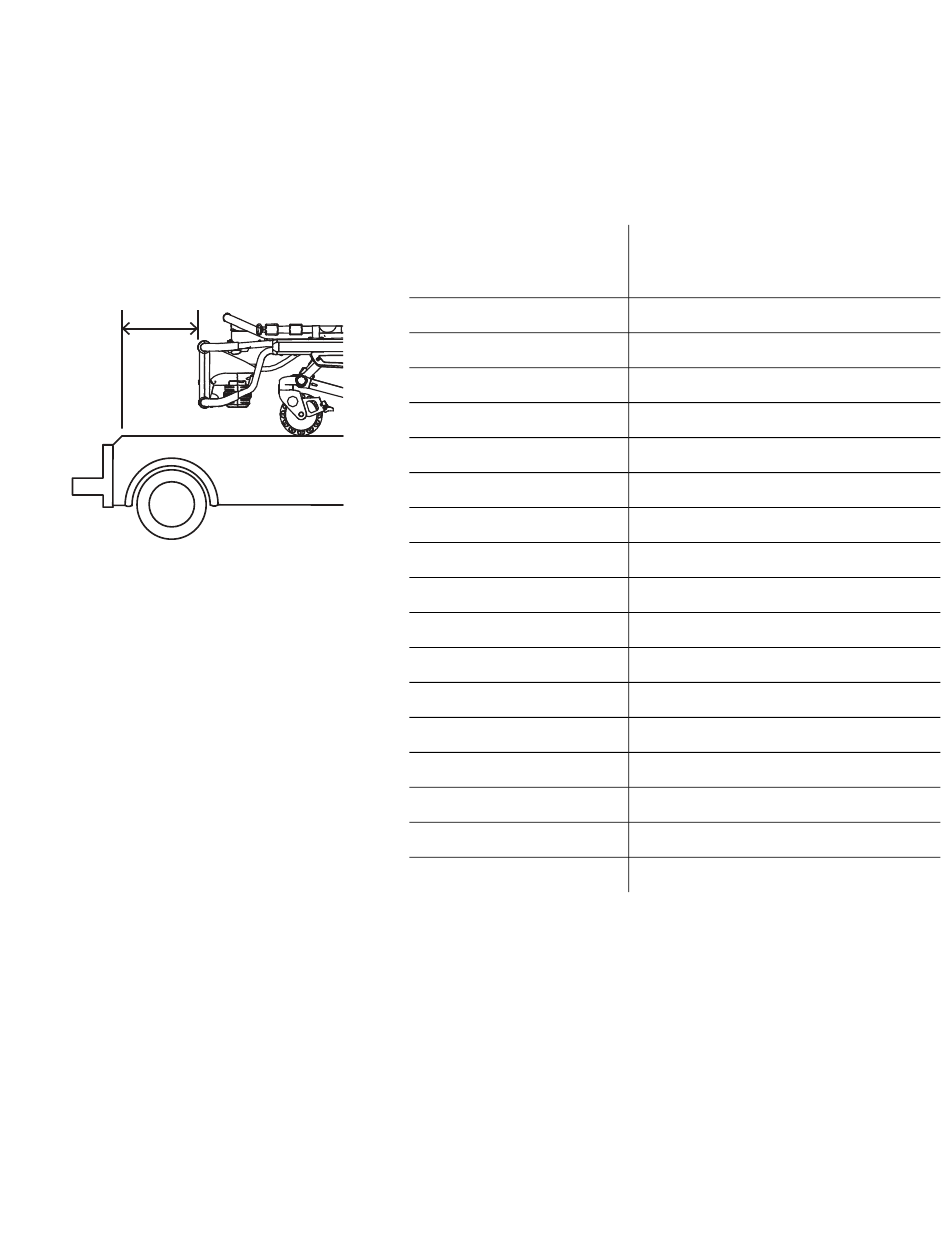

Σ Σ χ χ ή ή μ μ α α 4 4 – – Α Α π π ό ό σ σ τ τ α α σ σ η η τ τ ο ο υ υ κ κ α α τ τ ω ω φ φ λ λ ί ί ο ο υ υ α α π π ό ό τ τ ο ο
φ φ ο ο ρ ρ ε ε ί ί ο ο ( ( A A ) )
EL 12
Α Α π π ό ό σ σ τ τ α α σ σ η η τ τ ο ο υ υ
κ κ α α τ τ ω ω φ φ λ λ ί ί ο ο υ υ α α π π ό ό τ τ ο ο
φ φ ο ο ρ ρ ε ε ί ί ο ο ( ( A A ) )
5 ίντσες (13 cm)
6 ίντσες (15 cm)
7 ίντσες (18 cm)
8 ίντσες (20 cm)
9 ίντσες (23 cm)
10 ίντσες (25 cm)
11 ίντσες (28 cm)
12 ίντσες (30 cm)
13 ίντσες (33 cm)
14 ίντσες (36 cm)
15 ίντσες (38 cm)
16 ίντσες (41 cm)
17 ίντσες (43 cm)
18 ίντσες (46 cm)
19 ίντσες (48 cm)
20 ίντσες (51 cm)
21 ίντσες (53 cm)
Τ Τ μ μ ή ή μ μ α α
Τμήμα A (σελίδα 13)
Τμήμα B (σελίδα 13)
Τμήμα C (σελίδα 13)
Τμήμα D (σελίδα 14)
Τμήμα E (σελίδα 14)
Τμήμα F (σελίδα 16)
Τμήμα G (σελίδα 16)
Τμήμα H (σελίδα 16)
Τμήμα I (σελίδα 17)
Τμήμα J (σελίδα 17)
Τμήμα K (σελίδα 17)
Τμήμα L (σελίδα 18)
Τμήμα M (σελίδα 18)
Τμήμα N (σελίδα 18)
Τμήμα O (σελίδα 19)
Τμήμα P (σελίδα 19)
Τμήμα Q (σελίδα 19)
6392-009-005 Rev F.1
