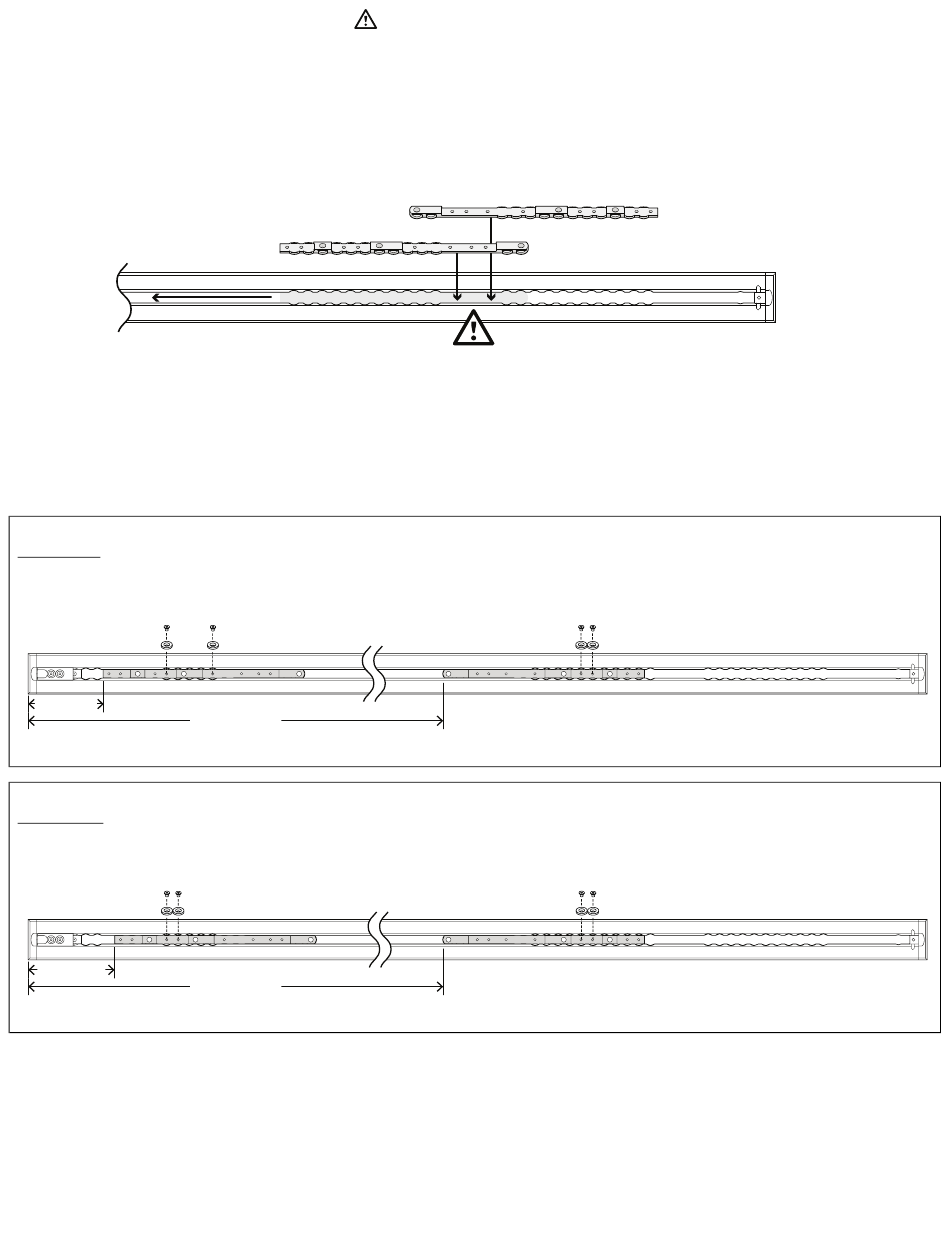

Klamperne kan kun indsættes som angivet af
gulvpladen, så de falder i. Klamperne er ens og skal installeres med den flade side nedad. Dimensionerne af begge
klamper beregnes fra hætten i enden af gulvpladen.
1. Indsæt den første klampe (A), og skub den i retning af fodenden.
2. Indsæt den anden klampe (B).
Foden-
de
3. Find placeringsstederne til klampen (6392-001-400) og spændeskiven (6392-001-401) i hht. sektionen herunder.
4. Brug en 5/32" (3,97 mm) sekskantnøgle til at installere fire flade cylinderskruer (0001-194-000) og fire
klampeplaceringsspændeskiver til at fastgøre klamperne. Sørg for at installere to klampeplaceringsspændeskiver pr.
klampe.
5. Fortsæt til Installation af Performance-LOAD (side 19).
S S e e k k t t i i o o n n F F : : 25 cm (10 tommer) afstand mellem trin og båre
6.5"(16.5 )
cm
S S e e k k t t i i o o n n G G : : 28 cm (11 tommer) afstand mellem trin og båre
7.5"(19.1 cm)
6392-009-005 Rev F.1
(A)
52" (132.1 cm)
53" (134.6 cm)
. Brug dette indsnævrede område på klamperne til at tilpasse dem med
(B)
Hoved-
ende
15 DA
