V V a a l l g g a a f f i i n n s s t t a a l l l l a a t t i i o o n n s s s s t t e e d d t t i i l l P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Følg disse trin til at bestemme sted og placering af klamper og spændeskiver:
1. Vælg den ønskede afstand mellem trin og båre (A) (Figur 4).
Notér afstanden her: _____
2. Brug tabellen herunder, og vælg den ønskede sektion baseret på afstanden mellem trin og båre (A).
Notér sektion her: _____
3. Fortsæt til din sektion for at installere klamperne.
A

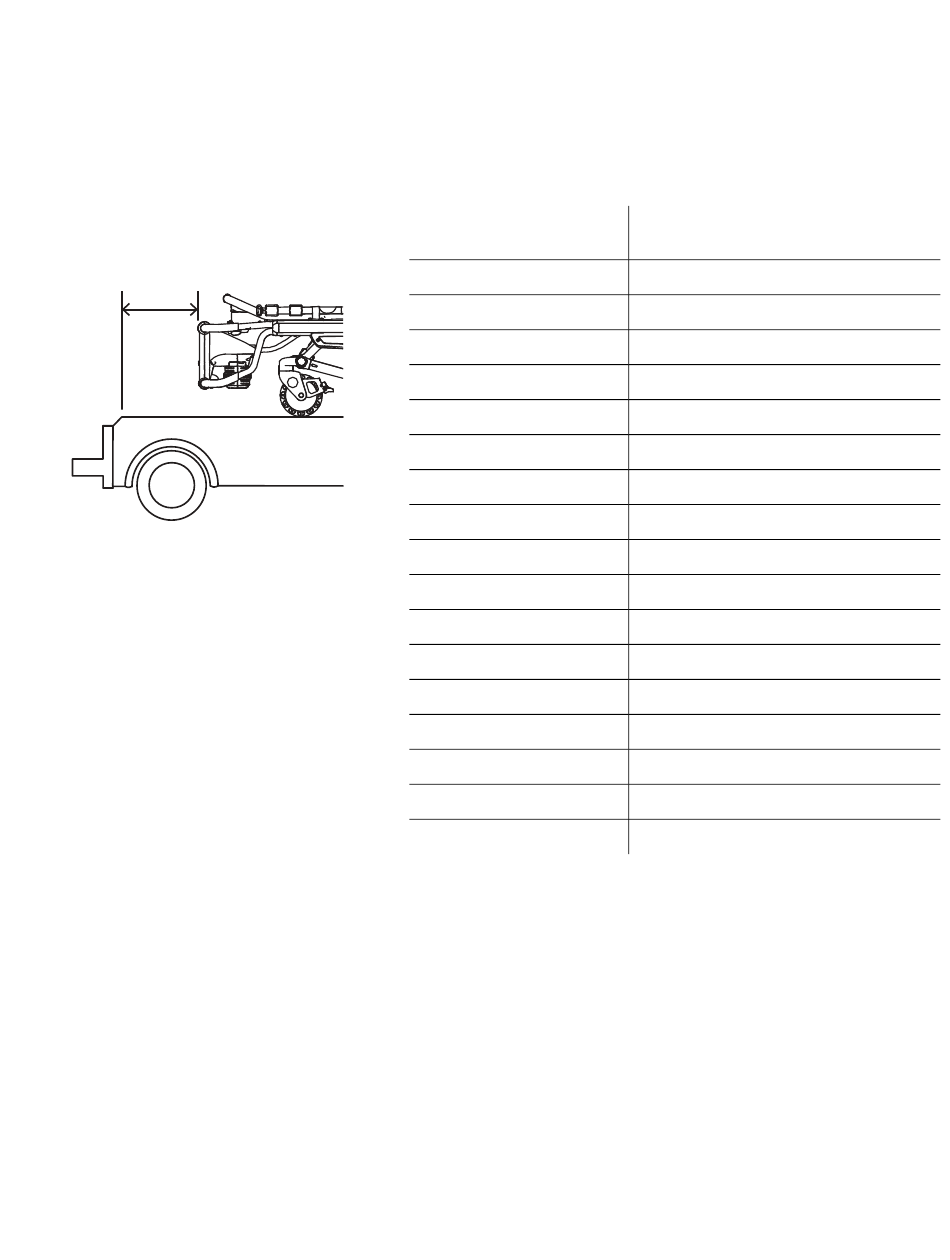

F F i i g g u u r r 4 4 – – A A f f s s t t a a n n d d m m e e l l l l e e m m t t r r i i n n o o g g b b å å r r e e ( ( A A ) )
6392-009-005 Rev F.1
A A f f s s t t a a n n d d m m e e l l l l e e m m t t r r i i n n o o g g
b b å å r r e e ( ( A A ) )
13 cm (5 tommer)
6 tommer (6 tommer)
18 cm (7 tommer)
20 cm (8 tommer)
23 cm (9 tommer)
25 cm (10 tommer)
28 cm (11 tommer)
30 cm (12 tommer)
33 cm (13 tommer)
36 cm (14 tommer)
38 cm (15 tommer)
41 cm (16 tommer)
43 cm (17 tommer)
46 cm (18 tommer)
19 tommer (19 tommer)
51 cm (20 tommer)
53 cm (21 tommer)
S S e e k k t t i i o o n n
Sektion A (side 12)
Sektion B (side 12)
Sektion C (side 12)
Sektion D (side 13)
Sektion E (side 13)
Sektion F (side 15)
Sektion G (side 15)
Sektion H (side 15)
Sektion I (side 16)
Sektion J (side 16)
Sektion K (side 16)
Sektion L (side 17)
Sektion M (side 17)
Sektion N (side 17)
Sektion O (side 18)
Sektion P (side 18)
Sektion Q (side 18)
11 DA
