7. Εάν το σύστημά σας διαθέτει επαγωγική φόρτιση, ακολουθήστε τα βήματα 8-11.
8. Τοποθετήστε την περίσσεια του σύρματος μέσα στην υποδοχή της πλάκας δαπέδου. Ευθυγραμμίστε τις τέσσερις οπές
με τις οπές στερέωσης στα στηρίγματα.
Π Π Ρ Ρ Ο Ο Σ Σ Ο Ο Χ Χ Η Η - - Να τοποθετείτε πάντοτε το σύρμα μέσα στην υποδοχή της πλάκας δαπέδου, ώστε η διάταξη στερέωσης να
μην πιέζει το σύρμα, όταν εγκαθιστάτε τη διάταξη στερέωσης.
9. Συνδέστε το κόκκινο και το μαύρο σύρμα από τη διάταξη στερέωσης στο καλώδιο αγκύρωσης στο όχημα (6390-001-
135). Συνδέστε το κόκκινο σύρμα από τη διάταξη στερέωσης στο κόκκινο σύρμα στο καλώδιο αγκύρωσης στο όχημα.
Συνδέστε το μαύρο σύρμα από τη διάταξη στερέωσης στο μαύρο σύρμα στο καλώδιο αγκύρωσης στο όχημα. Περάστε το
πλεονάζον σύρμα μέσα από την ηλεκτρική λαστιχένια ροδέλα.
Σ Σ η η μ μ ε ε ί ί ω ω σ σ η η - - Εάν έχετε ήδη εγκαταστήσει μια πλάκα δαπέδου χωρίς το καλώδιο αγκύρωσης στο όχημα, μετρήστε είτε
7,62 cm (3 ίντσες) είτε 18 cm (7 ίντσες) προς την πλευρά της κεφαλής από τη θέση εντοπισμού A (Σχήμα 7). Σημειώστε
τη θέση στο μέσον του καναλιού. Αυτή θα είναι η θέση της ηλεκτρικής εισόδου σας. Δείτε την ενότητα Εγκατάσταση της
πλάκας δαπέδου (6390-009-020) για οδηγίες σχετικά με τη σύνδεση του ηλεκτρικού ρεύματος.
C
B
Σ Σ η η μ μ ε ε ί ί ω ω σ σ η η - - Οι θέσεις του αγκίστρου ασφαλείας (B) και της επιπλέον οπής στερέωσης (C) εμφανίζονται μόνο για λόγους
αναφοράς (Σχήμα 7). Δεν χρησιμοποιούνται για την εγκατάσταση του P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
10. Τοποθετήστε τους συνδέσμους στην υποδοχή της πλάκας δαπέδου.
11. Εφαρμόστε στεγανοποιητικό σιλικόνης στην ηλεκτρική λαστιχένια ροδέλα για πλήρη στεγανοποίηση του ηλεκτρικού
καναλιού.
Π Π Ρ Ρ Ο Ο Ε Ε Ι Ι Δ Δ Ο Ο Π Π Ο Ο Ι Ι Η Η Σ Σ Η Η - - Στεγανοποιείτε πάντοτε όλα τα διάκενα στο εξωτερικό του οχήματος για να αποτρέψετε τυχόν
είσοδο καυσαερίων στην καμπίνα ασθενούς του οχήματος.
12. Περιστρέψτε τα περιστρεφόμενα καλύμματα (A) κατά μισή στροφή για να αποκτήσετε πρόσβαση στους προσαρτημένους
κοχλίες της πλάκας δαπέδου που βρίσκονται κάτω από τα καλύμματα (Σχήμα 8).
Σ Σ η η μ μ ε ε ί ί ω ω σ σ η η - - Μη σφίγγετε πλήρως τους κοχλίες της πλάκας δαπέδου, μέχρι να έχουν ευθυγραμμιστεί και εισαχθεί εν
μέρει και οι τέσσερις κοχλίες.
EL 22

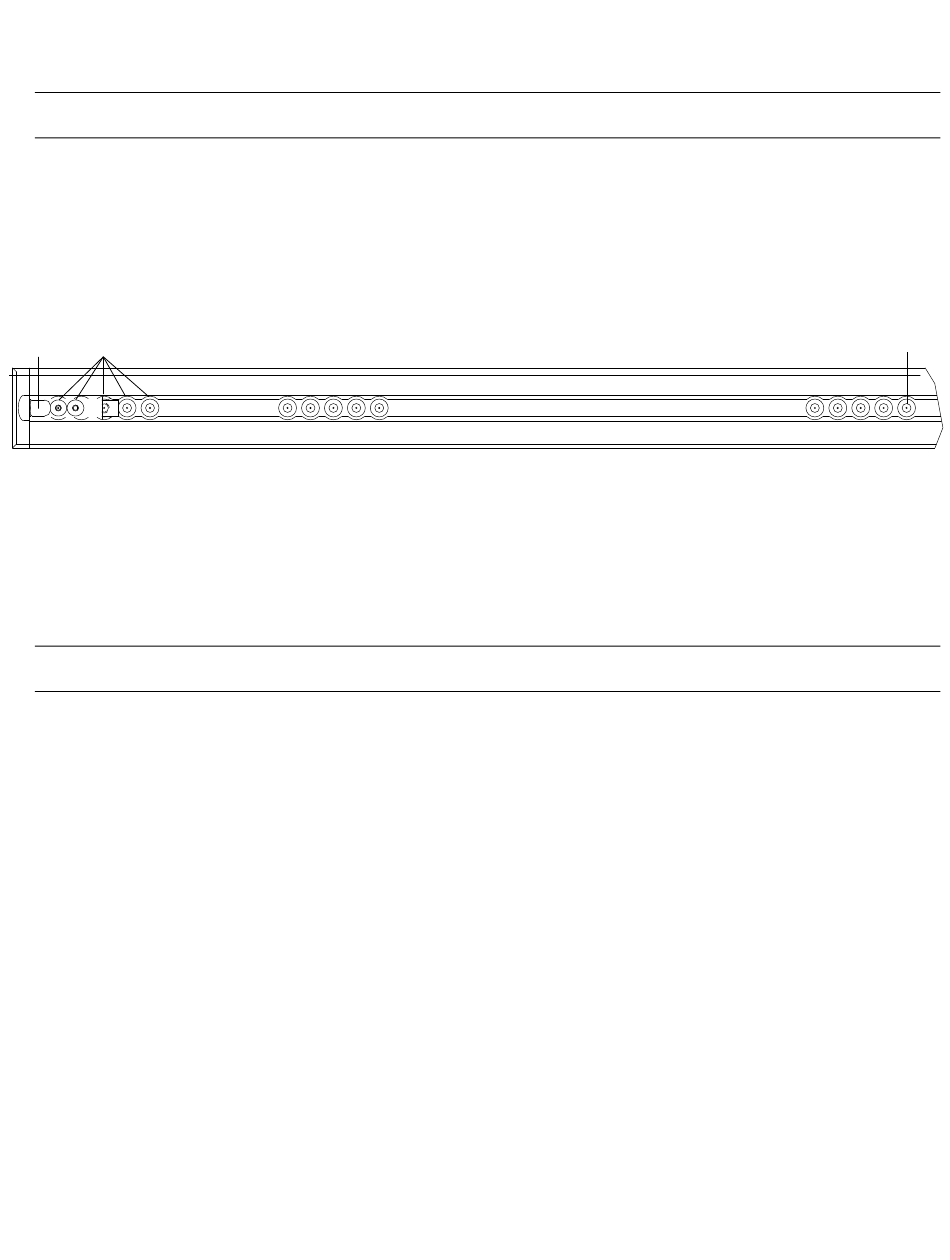

Σ Σ χ χ ή ή μ μ α α 7 7 – – Θ Θ έ έ σ σ η η ε ε ν ν τ τ ο ο π π ι ι σ σ μ μ ο ο ύ ύ π π λ λ ά ά κ κ α α ς ς δ δ α α π π έ έ δ δ ο ο υ υ - - π π λ λ ε ε υ υ ρ ρ ά ά π π ο ο δ δ ι ι ώ ώ ν ν
A
