A vezetőlécek és alátétek helyének és irányának kijelöléséhez az alábbi lépéseket kövesse:
1. Válassza meg a küszöb és az ágy közti távolságot (A) (Ábra 4).
Jegyezze fel ide a távolságot: _____
2. Az alábbi táblázat segítségével válassza ki a megfelelő metszetet a küszöb és az ágy imént kiválasztott távolsága (A)
alapján.
Jegyezze fel ide a metszet jelét: _____
3. A kiválasztott metszetnek megfelelően szerelje be a vezetőléceket.
A

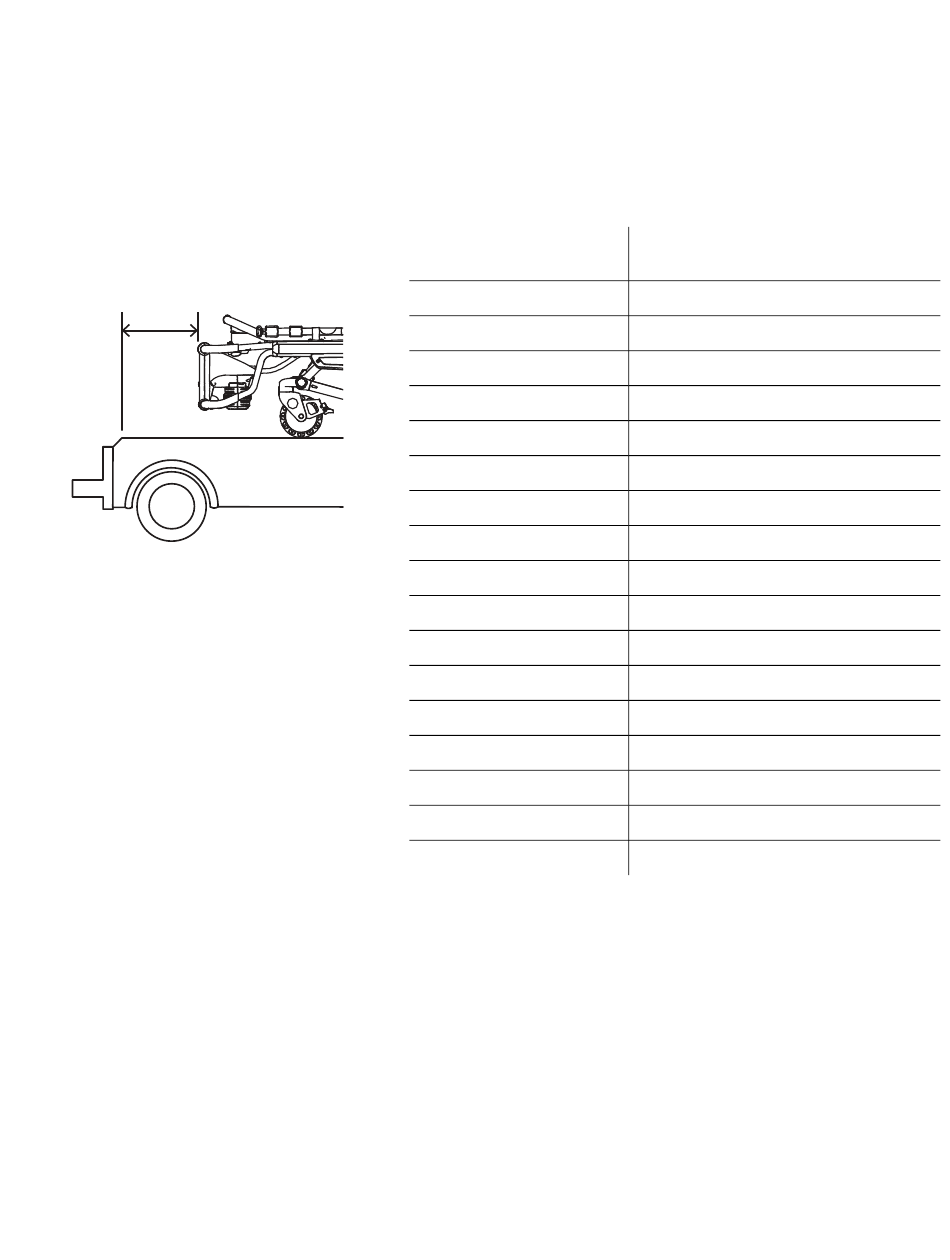

Á Á b b r r a a 4 4 – – K K ü ü s s z z ö ö b b é é s s á á g g y y k k ö ö z z ö ö t t t t i i t t á á v v o o l l s s á á g g ( ( A A ) )
HU 12
K K ü ü s s z z ö ö b b é é s s á á g g y y k k ö ö z z ö ö t t t t i i
t t á á v v o o l l s s á á g g ( ( A A ) )
5 in. (13 cm) (13 cm)
6 in. (15 cm)
7 hüvelyk (18 cm)
8 in. (20 cm)
9 in. (23 cm) (23 cm)
10 in. (25 cm) (25 cm)
11 in. (28 mm) (28 cm)
12 in. (30 cm) (30 cm)
13 in. (33 cm) (33 cm)
14 in. (36 cm) (36 cm)
15 in. (38 cm) (38 cm)
16 in. (41 cm) (41 cm)
17 in. (43 cm) (43 cm)
18 in. (46 cm) (46 cm)
19 in. (48 cm)
20 in. (51 cm) (51 cm)
21 in. (53 cm) (53 cm)
M M e e t t s s z z e e t t
A. metszet (oldal13)
B. metszet (oldal13)
C. metszet (oldal13)
D. metszet (oldal14)
E. metszet (oldal14)
F. metszet (oldal16)
G. metszet (oldal16)
H. metszet (oldal16)
I. metszet (oldal17)
J. metszet (oldal17)
K. metszet (oldal17)
L. metszet (oldal18)
M. metszet (oldal18)
N. metszet (oldal18)
O. metszet (oldal19)
P. metszet (oldal19)
Q. metszet (oldal19)
