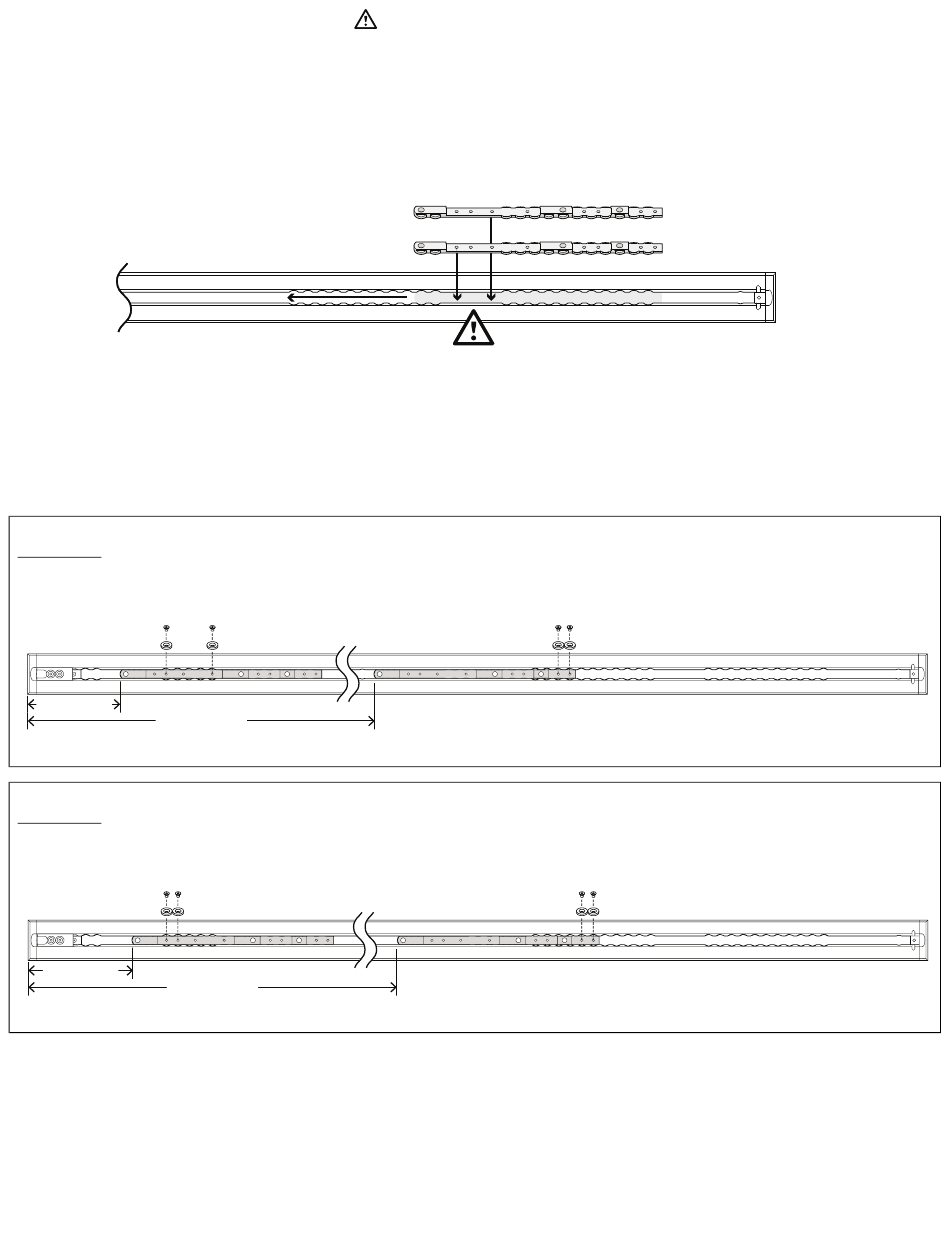

Klamperne kan kun indsættes som angivet af
gulvpladen, så de falder i. Klamperne er ens og skal installeres med den flade side nedad. Dimensionerne af begge
klamper beregnes fra hætten i enden af gulvpladen.
1. Indsæt den første klampe (A), og skub den i retning af fodenden.
2. Indsæt den anden klampe (B).
Foden-
de
3. Find placeringsstederne til klampen (6392-001-400) og spændeskiven (6392-001-401) i hht. sektionen herunder.
4. Brug en 5/32" (3,97 mm) sekskantnøgle til at installere fire flade cylinderskruer (0001-194-000) og fire
klampeplaceringsspændeskiver til at fastgøre klamperne. Sørg for at installere to klampeplaceringsspændeskiver pr.
klampe.
5. Fortsæt til Installation af Performance-LOAD (side 19).
S S e e k k t t i i o o n n A A : : 13 cm (5 tommer) afstand mellem trin og båre
8" (20.3 cm)
47" (119.4 cm)
S S e e k k t t i i o o n n B B : : 6 tommer (6 tommer) afstand mellem trin og båre
9" (22.9 cm)
48" (121.9 cm)
DA 12
. Brug dette indsnævrede område på klamperne til at tilpasse dem med
(B)
(A)
Hoved-
ende
