S S e e z z i i o o n n e e H H : : 30 cm distanza tra soglia e barella pari a 30 cm (12 pollici)
8.5"(21.6 cm)

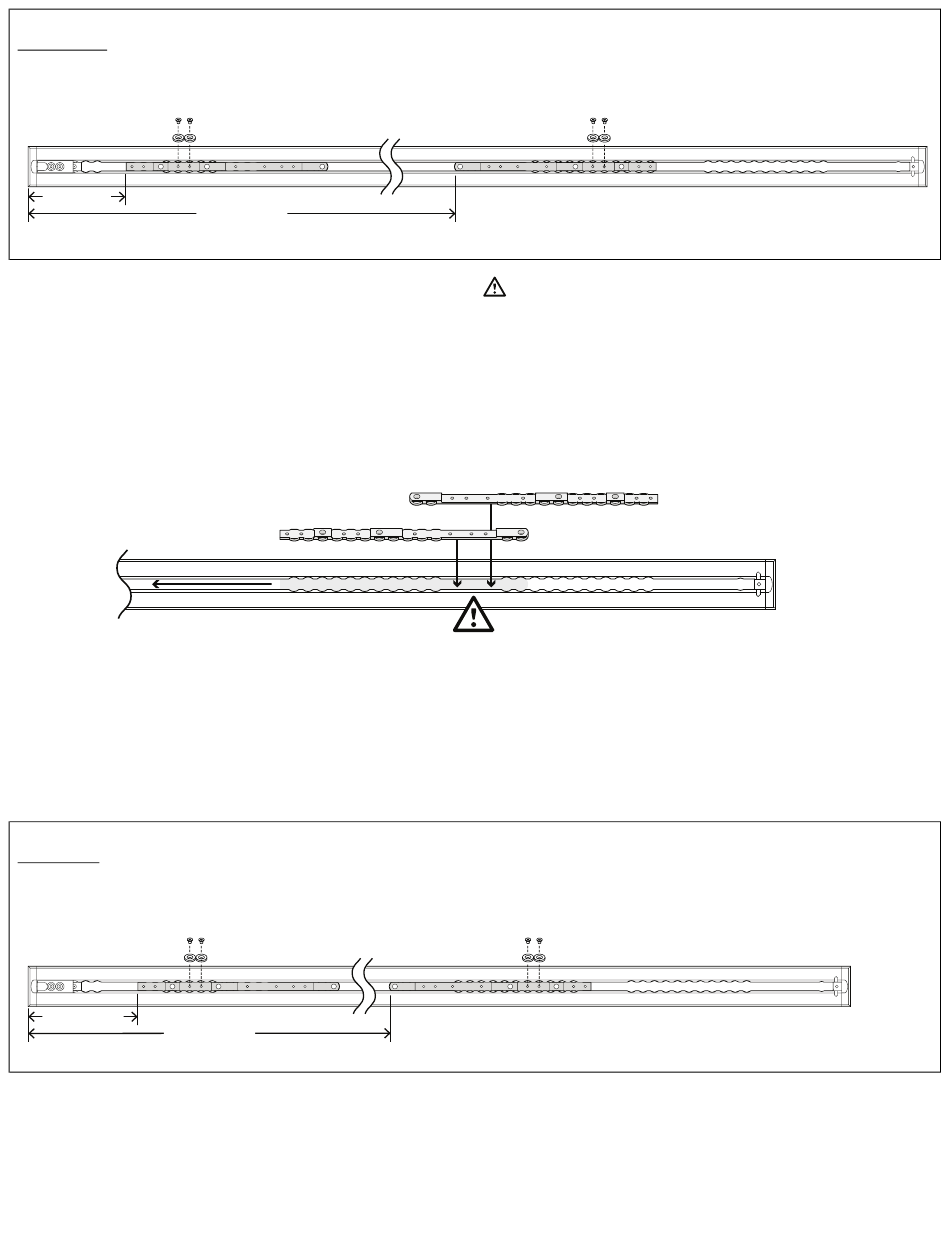

È possibile inserire le barre solo nel punto indicato dal simbolo
queste ultime con la piastra a pavimento, in modo che vi si inseriscano. Le barre sono identiche tra loro e devono essere
installate con il lato piatto rivolto verso il basso. Le dimensioni di entrambe le barre vengono misurate dal terminale della
piastra a pavimento.
1. Inserire la prima barra (A) e farla scorrere verso il lato piedi.
2. Inserire la seconda barra (B).
Lato
piedi
3. Determinare le posizioni della barra (6392-001-400) e delle rondelle del localizzatore barra (6392-001-401) in base alla
sezione pertinente tra quelle elencate qui di seguito.
4. Con una chiave a brugola da 5/32 di pollice (3,97 mm), installare quattro viti con testa piatta (0001-194-000) e quattro
rondelle del localizzatore barra per fissare le barre. Accertarsi di installare due rondelle del localizzatore barra per
ciascuna barra.
5. Passare alla sezione Installazione di Performance-LOAD (pagina 19).
S S e e z z i i o o n n e e I I : : 33 cm distanza tra soglia e barella pari a 33 cm (13 pollici)
9.5"(24.1 cm)
55" (139.7 cm)
IT 16
54" (137.2 cm)
(A)
. Usare la sezione più sottile delle barre per allineare
(B)
Lato
testa
6392-009-005 Rev F.1
