9. Ühendage kinnitikoostu punane ja must juhe sõiduki ankru kaabliga (6390-001-135). Ühendage kinnitikoostu punane
juhe sõiduki ankru kaabliga punase juhtmega. Ühendage kinnitikoostu must juhe sõiduki ankru kaabliga musta
juhtmega. Tõmmake üleliigne juhtmeosa läbi elektrikaabli kummist kaitserõnga.
M M ä ä r r k k u u s s - - Kui põrandaplaat on paigaldatud varem ja sellel ei ole sõiduki ankru kaablit, mõõtke asukoha fiksaatorist A 3
tolli või 7 tolli peatsi poole (Joonis 7). Märkige asukoht kanali keskele. See on elektrikaabli sisseviigu asukoht.
Elektrikaablite ühendamise juhiseid vaadake jaotisest Põrandaplaadi paigaldamine (6390-009-020).
C
B
M M ä ä r r k k u u s s - - Turvakonksu (B) lisakinnitusava asukohad (C) on näidatud ainult viitelisena (Joonis 7). Süsteemi
P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D paigaldamisel neid ei kasutata.
10. Paigutage liitmikud põrandaplaadi soonde.
11. Lisage elektrikaabli kummist kaitserõngale silikoonhermeetikut, et elektrikaabli läbiviik täiesti hermeetiliseks muuta.
H H O O I I A A T T U U S S - - Heitgaaside sõiduki patsiendiossa sisenemise vältimiseks tuleb kõik sõiduki keret läbivad avad
hermeetiliselt sulgeda.
12. Keerake korke (A) poole pöörde võrra, et avada juurdepääs korkide all olevatele paigaldatud põrandaplaadi poltidele
(Joonis 8).
M M ä ä r r k k u u s s - - Ärge põrandaplaadi polte enne lõplikult pingutage, kui kõik neli polti on joondatud ja sisse keeratud.
13. Paigaldage peatsile lähim põrandaplaadi polt, kasutades 3/8" kuuskantvõtit.
14. Paigaldage kolm ülejäänud põrandaplaadi polti (A) kahte klambrisse, kasutades 3/8" kuuskantvõtit (Joonis 8).
15. Pingutage momentvõtme abil kõik põrandaplaadi poldid momendiga 60±10 ft-lb (81,35+/-13,56 Nm).
H H O O I I A A T T U U S S - - Pingutage kõik neli põrandaplaadi polti kindlasti ettenähtud momendiga.
6392-009-005 Rev F.1

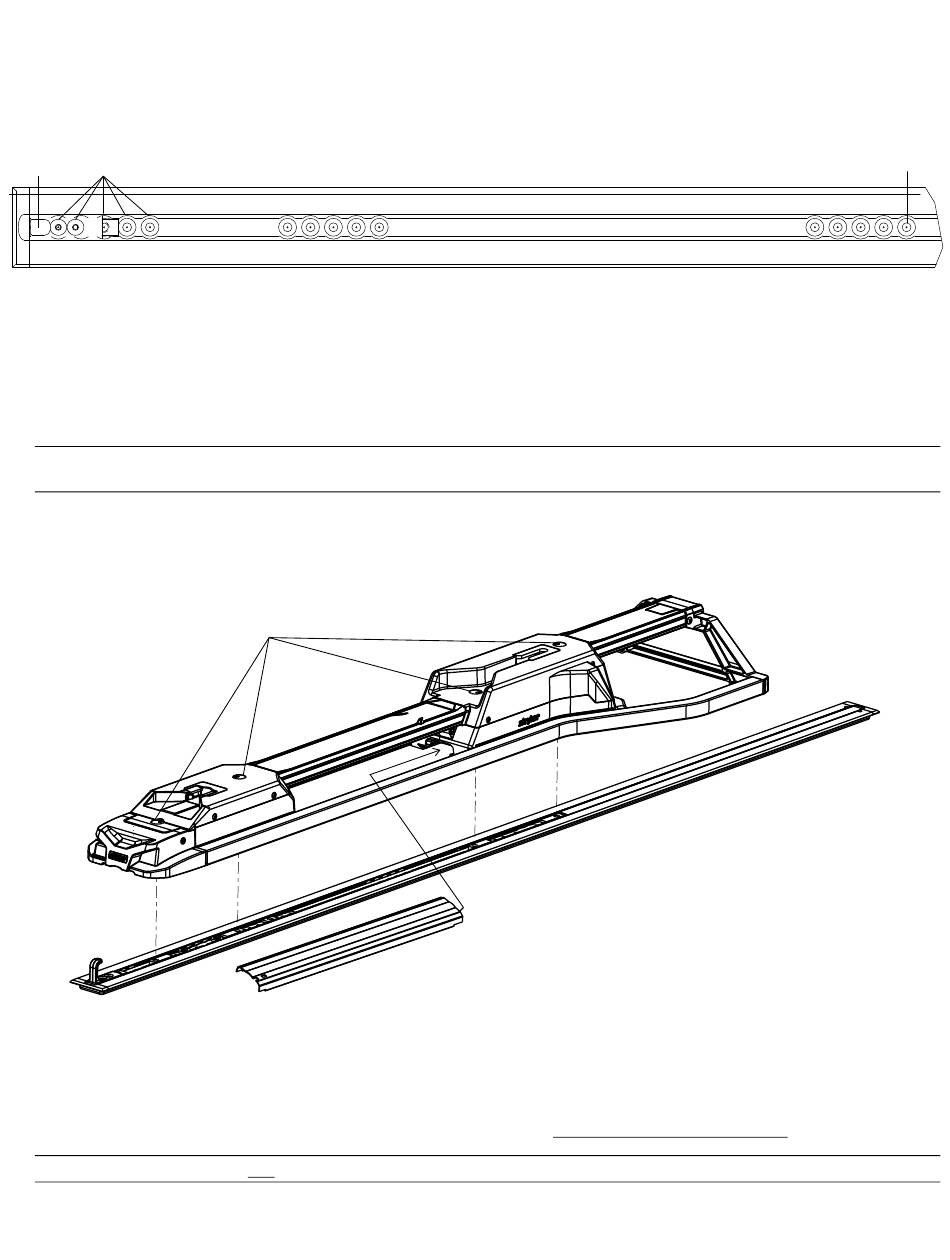

J J o o o o n n i i s s 7 7 – – P P õ õ r r a a n n d d a a p p l l a a a a d d i i a a s s u u k k o o h h a a f f i i k k s s a a a a t t o o r r - - j j a a l l u u t t s s i i p p o o o o l l
A A
J J o o o o n n i i s s 8 8 – – P P a a i i g g a a l l d d a a g g e e k k i i n n n n i i t t i i
B
A
