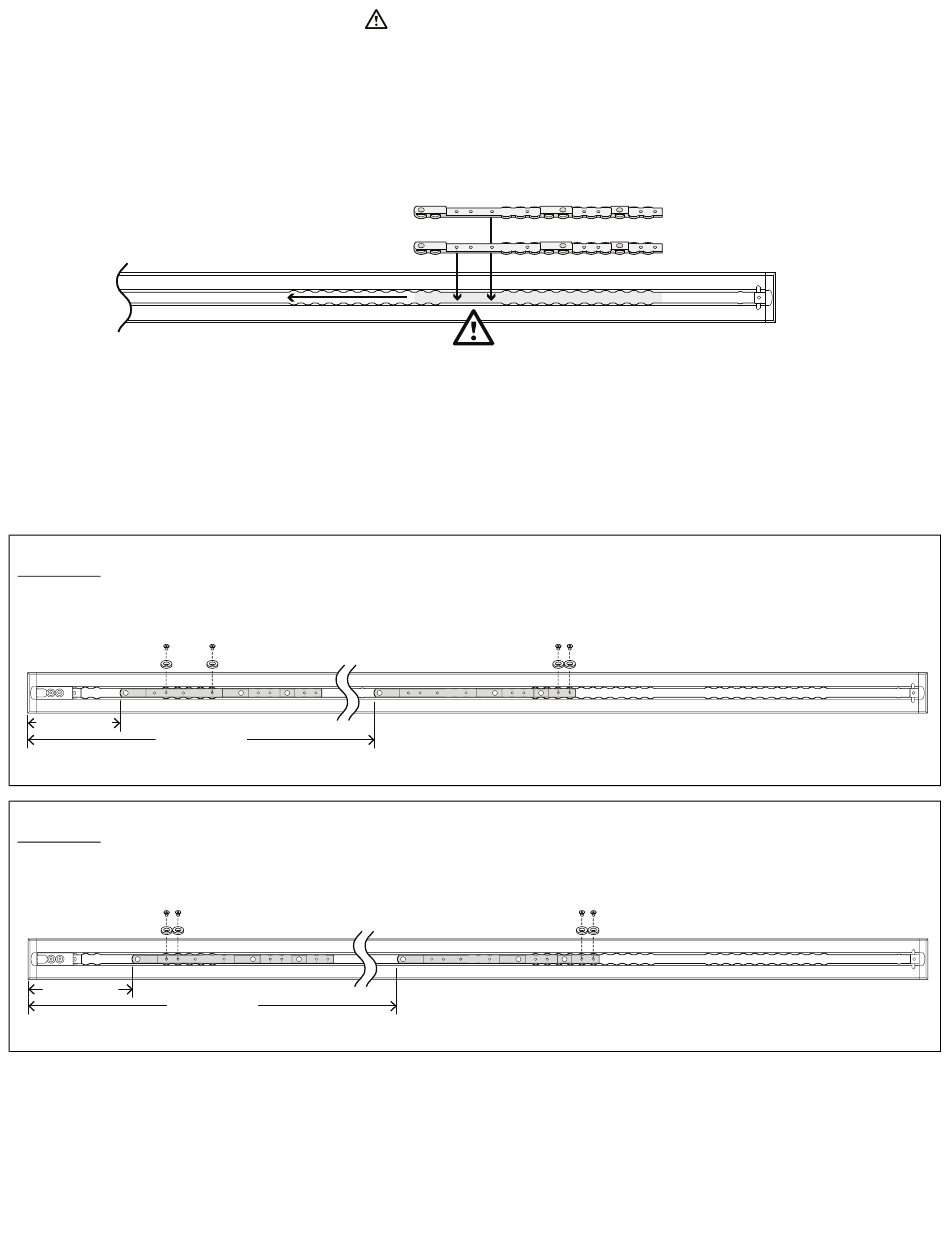

Apenas pode inserir cunhas onde indicado por
para que fiquem assentes. Ambas as cunhas são idênticas e devem ser colocadas com o lado plano para baixo. As
dimensões de ambas as cunhas são medidas da tampa na extremidade da placa de piso.
1. Introduza a primeira cunha (A) e deslize-a na direcção da extremidade do lado dos pés.
2. Introduza a segunda cunha (B).
Extre-
mida-
de dos
pés
3. Determine as localizações da sua cunha (6392-001-400) e da anilha do localizador da cunha (6392-001-401) de acordo
com a sua secção abaixo.
4. Utilizando uma chave sextavada de 5/32 pol. (3,97 mm), instale quatro parafusos de cabeça plana (0001-194-000) e
quatro anilhas do localizador de cunhas para fixar as cunhas. Certifique-se de que instala duas anilhas do localizador
de cunhas por cada cunha.
5. Avance para Instalar o Performance-LOAD (página 20).
S S e e c c ç ç ã ã o o A A : : distância da soleira à maca de 13 cm (5 pol.)
8" (20.3 cm)
47" (119.4 cm)
S S e e c c ç ç ã ã o o B B : : 6 pol. (6 pol.)
9" (22.9 cm)
48" (121.9 cm)
6392-009-005 Rev F.1
. Utilize a área de curva das cunhas para alinhar com a placa de piso,
(B)
(A)
Extremi-
dade da
cabecei-
ra
13 PT
