V V o o ľ ľ b b a a m m i i e e s s t t a a i i n n š š t t a a l l á á c c i i e e z z a a r r i i a a d d e e n n i i a a P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Pri určovaní umiestnenia a orientácie líšt a umiestnenia podložiek postupujte takto:
1. Zvoľte vzdialenosť prahu k nosidlám (A) (Obrázok 4).
Vzdialenosť si zapíšte sem: _____
2. Podľa nasledujúcej tabuľky zvoľte príslušný oddiel na základe vzdialenosti prahu k nosidlám (A).
Oddiel si zapíšte sem: _____
3. Prejdite na príslušný oddiel a nainštalujte lišty.
A

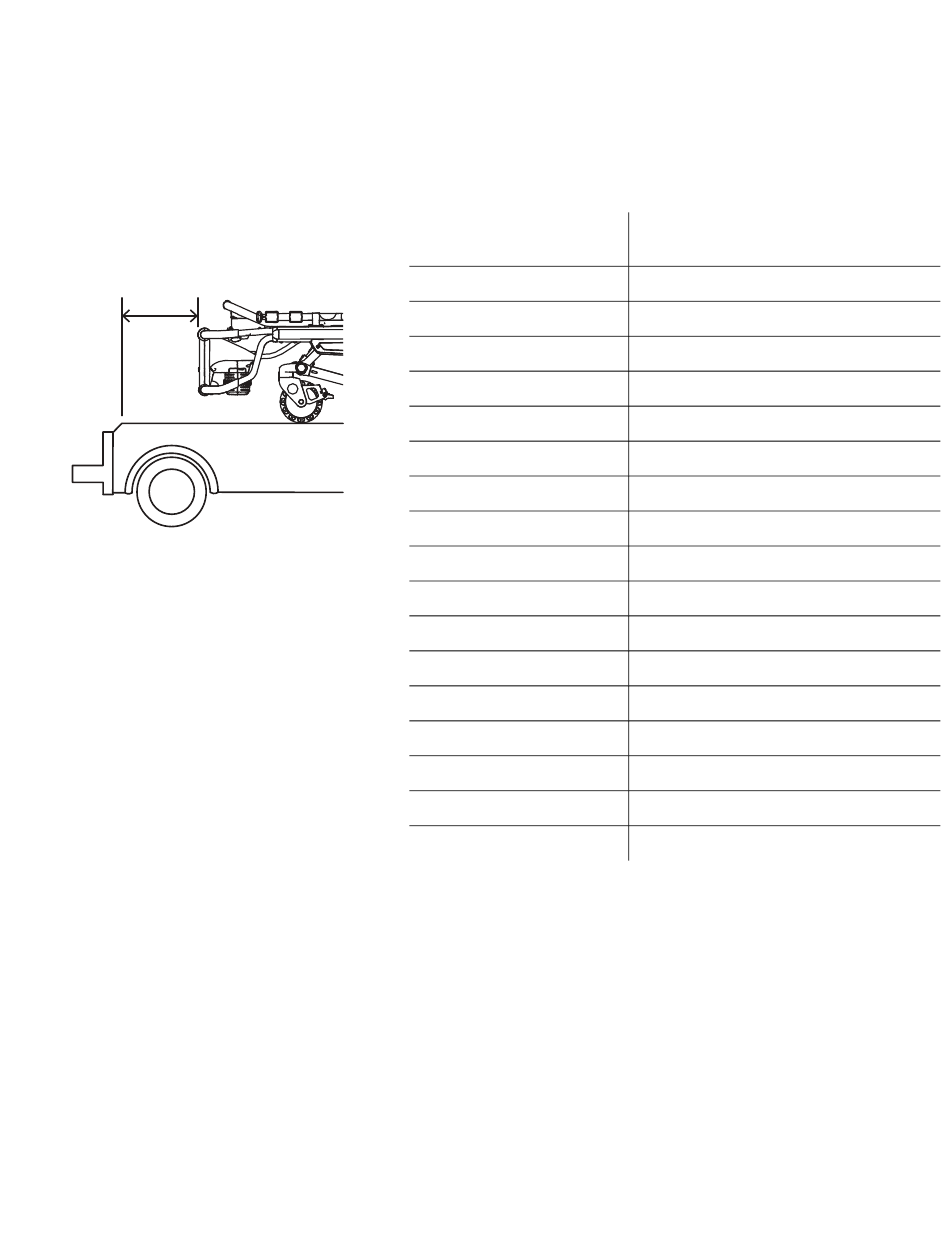

O O b b r r á á z z o o k k 4 4 – – V V z z d d i i a a l l e e n n o o s s ť ť p p r r a a h h u u k k n n o o s s i i d d l l á á m m ( ( A A ) )
6392-009-005 Rev F.1
V V z z d d i i a a l l e e n n o o s s ť ť p p r r a a h h u u
k k n n o o s s i i d d l l á á m m ( ( A A ) )
5 palcov (13 cm)
6 palcov (15 cm)
7 palcov (18 cm)
8 palcov (20 cm)
9 palcov (23 cm)
10 palcov (25 cm)
11 palcov (28 cm)
12 palcov (30 cm)
13 palcov (33 cm)
14 palcov (36 cm)
15 palcov (38 cm)
16 palcov (41 cm)
17 palcov (43 cm)
18 palcov (46 cm)
19 palcov (48 cm)
20 palcov (51 cm)
21 palcov (53 cm)
O O d d d d i i e e l l
Oddiel A (strana 12)
Oddiel B (strana 12)
Oddiel C (strana 12)
Oddiel D (strana 13)
Oddiel E (strana 13)
Oddiel F (strana 15)
Oddiel G (strana 15)
Oddiel H (strana 15)
Oddiel I (strana 16)
Oddiel J (strana 16)
Oddiel K (strana 16)
Oddiel L (strana 17)
Oddiel M (strana 17)
Oddiel N (strana 17)
Oddiel O (strana 18)
Oddiel P (strana 18)
Oddiel Q (strana 18)
11 SK
