3. Προσδιορίστε τις θέσεις του στηρίγματος (6392-001-400) και της ροδέλας εντοπισμού στηρίγματος (6392-001-401),
σύμφωνα με το παρακάτω τμήμα.
4. Χρησιμοποιώντας κλειδί άλλεν 5/32", τοποθετήστε τέσσερις βίδες άλλεν με επίπεδη κεφαλή (0001-194-000) και τέσσερις
ροδέλες εντοπισμού στηρίγματος για να ασφαλίσετε τα στηρίγματα. Βεβαιωθείτε ότι έχετε τοποθετήσει τις δύο ροδέλες
εντοπισμού στηρίγματος ανά στήριγμα.
5. Προχωρήστε στην ενότητα Εγκατάσταση του Performance-LOAD (σελίδα 20).

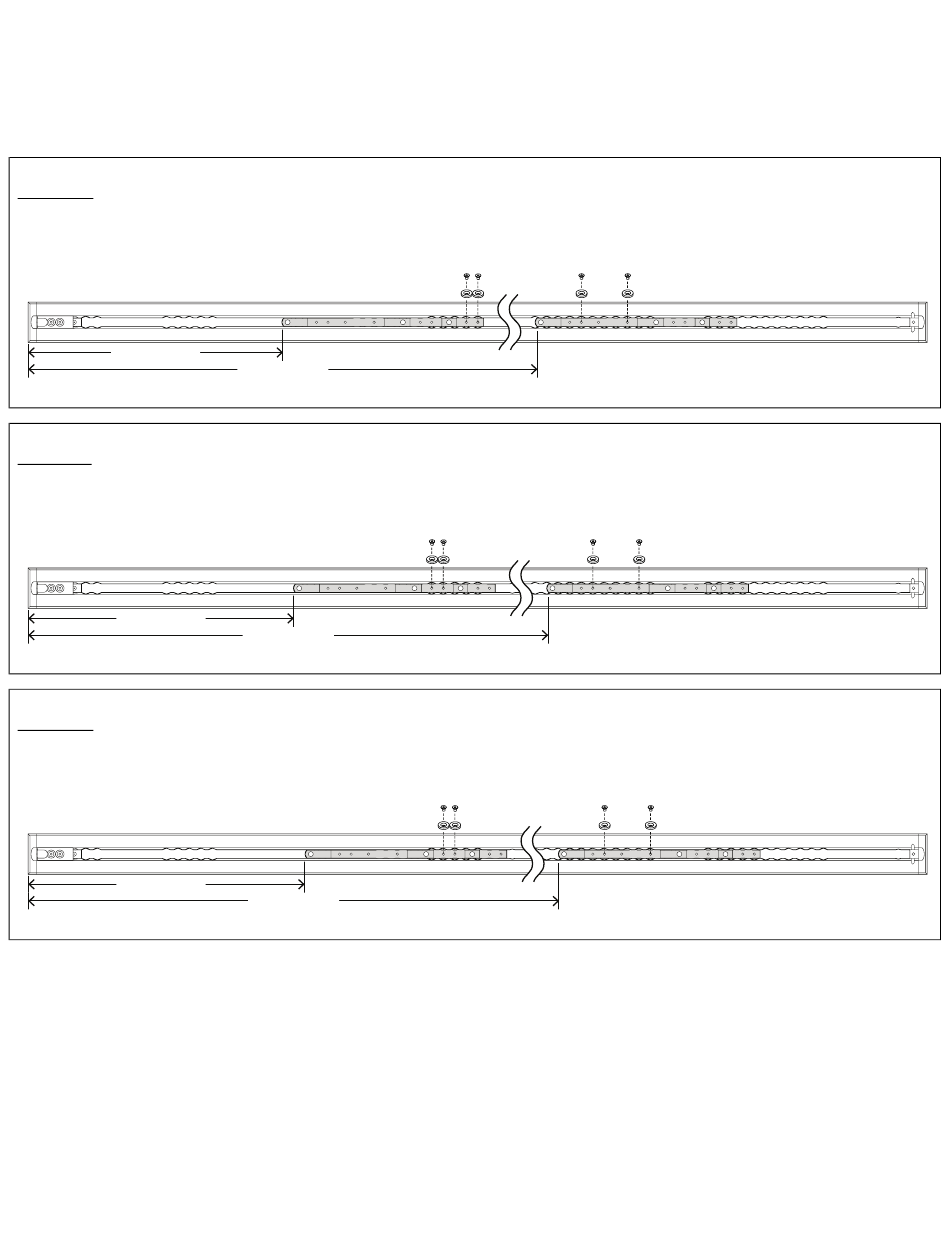

Τ Τ μ μ ή ή μ μ α α O O : : 19 ίντσες (48 cm) απόσταση του κατωφλίου από το φορείο
22"(55.9 cm)
Τ Τ μ μ ή ή μ μ α α P P : : 20 ίντσες (51 cm) απόσταση του κατωφλίου από το φορείο
23"(58.4 cm)
Τ Τ μ μ ή ή μ μ α α Q Q : : 21 ίντσες (53 cm) απόσταση του κατωφλίου από το φορείο
24"(61.0 cm)
Ε Ε γ γ κ κ α α τ τ ά ά σ σ τ τ α α σ σ η η τ τ ο ο υ υ P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Α Α π π α α ι ι τ τ ο ο ύ ύ μ μ ε ε ν ν α α ε ε ρ ρ γ γ α α λ λ ε ε ί ί α α : :
Σιδηροπρίονο
Απλό κατσαβίδι
Ροπόκλειδο 3/8" (ft-lb) > 81,35 Nm (60 ft-lb)
EL 20
61" (154.9 cm)
62" (157.5 cm)
63" (160.0 cm)
Λαστιχένιο σφυρί
Κλειδί άλλεν 3/8" [μήκους τουλάχιστον 5-3/8 ιντσών (13,7
cm)]
Στεγανοποιητικό σιλικόνης
