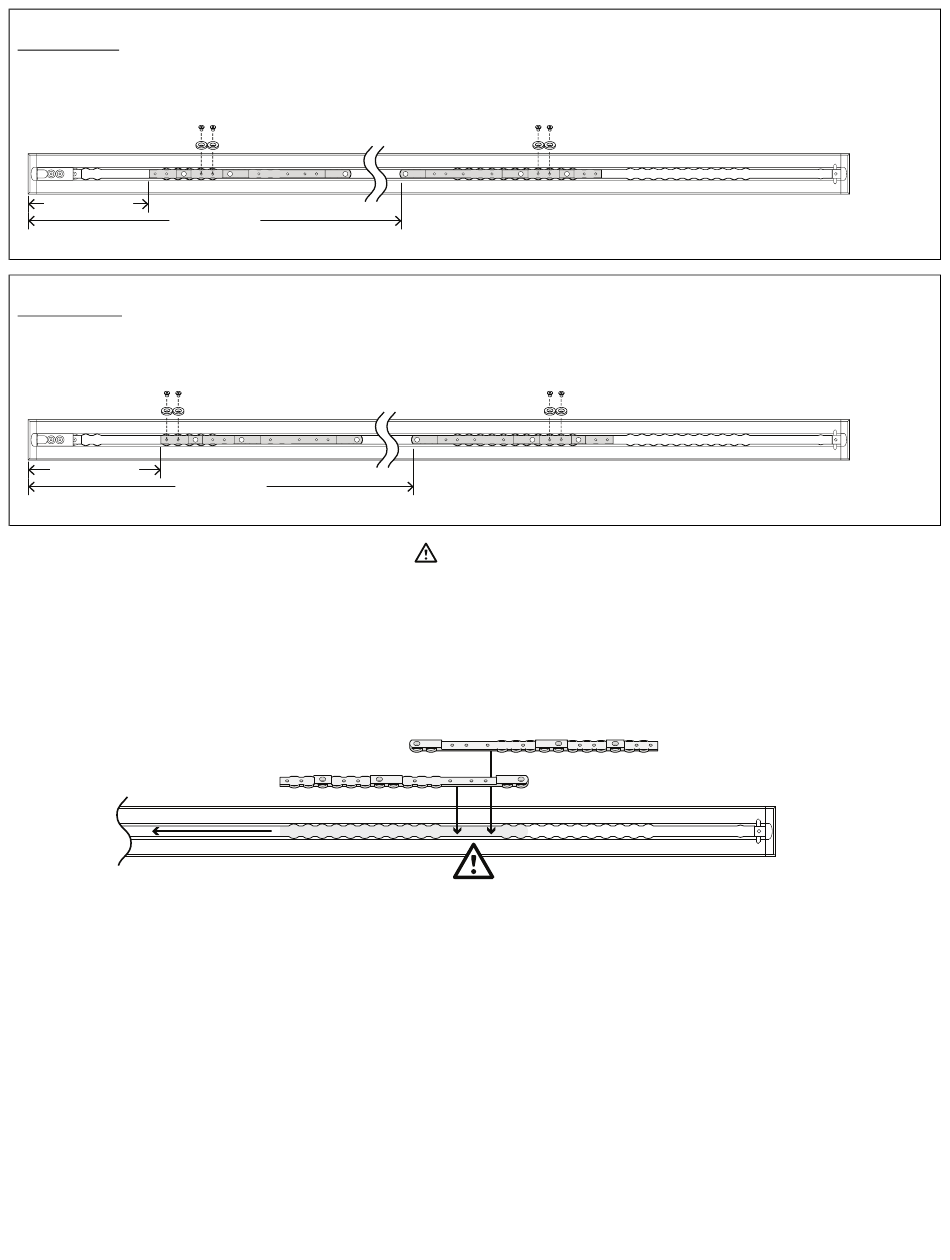

S S e e c c ţ ţ i i u u n n e e a a J J : : 14 in. distanţă prag - targă de 36 cm
10.5"(26.7 cm)
56" (142.2 cm)
S S e e c c ţ ţ i i u u n n e e a a K K : : 15 in. distanţă prag - targă de 38 cm
11.5"(29.2 cm)
57" (144.8 cm)
Puteţi introduce crampoane numai în locurile indicate
de podea, astfel încât să pătrundă înăuntru. Ambele crampoane sunt identice şi trebuie instalate cu partea plată în jos.
Dimensiunile ambelor crampoane sunt calculate de la capac la capătul plăcii de podea.
1. Introduceţi primul crampon (A) şi glisaţi-l către capătul pentru picioare.
2. Introduceţi al doilea crampon (B).
Capăt
pentru
picioa-
re
3. Stabiliţi poziţia cramponului (6392-001-400) şi a şaibei de localizare a cramponului (6392-001-401) conform secţiunii
dvs. de mai jos.
4. Folosind o cheie hexagonală de 5/32", instalaţi patru şuruburi cu cap plat (0001-194-000) şi patru şaibe de localizare a
crampoanelor pentru a fixa crampoanele. Asiguraţi-vă că instalaţi două şaibe de localizare pentru fiecare crampon.
5. Continuaţi cu Instalarea Performance-LOAD (pagina 20).
RO 18
(B)
(A)
. Folosiţi zona îngustată a crampoanelor pentru a le alinia cu placa
Capăt
pentru
cap
6392-009-005 Rev F.1
