Det går bara att sätta in knaparna där det indikeras av
del av golvplattan. Båda knaparna är identiska och ska installeras med den platta sidan nedåt. De båda knaparnas mått
gäller från locket i änden av golvplattan.
1. Sätt in den första knapen (A) och skjut den mot fotänden.
2. Sätt in den andra knapen (B).
Fotän-
de
3. Bestäm placeringen på knapen (6392-001-400) och knaplokaliseringsbrickan (6392-001-401) enligt tillämpligt avsnitt
nedan.
4. Använd en 5/32-tums (3,97 mm) insexnyckel och installera fyra skruvar med försänkta huvuden (0001-194-000) samt
fyra knaplokaliseringsbrickor för att fästa knaparna. Kontrollera att du installerar två knaplokaliseringsbrickor per knap.
5. Fortsätt till Installera Performance-LOAD (sidan 19).

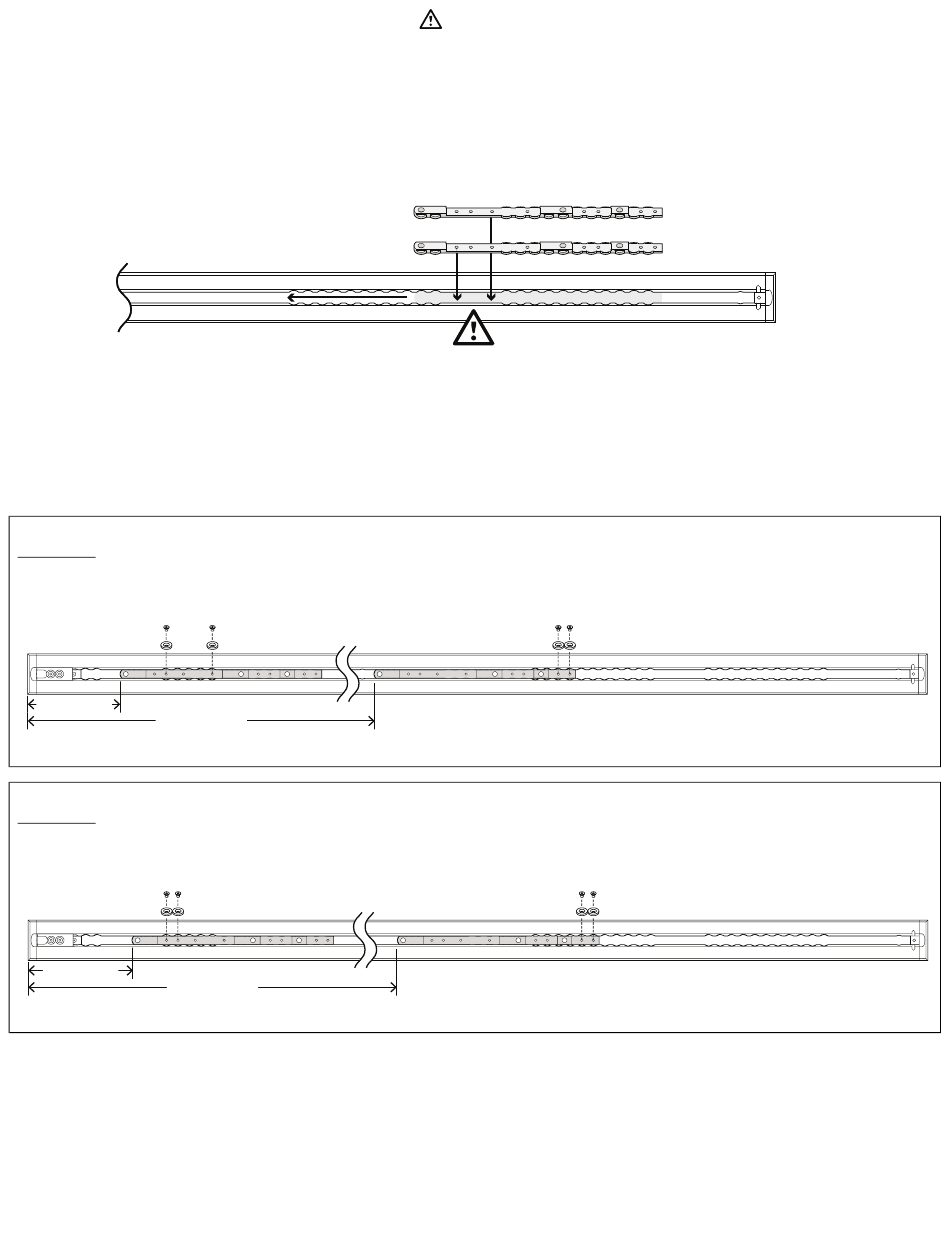

A A v v s s n n i i t t t t A A : : 13 cm (5 tum) avstånd tröskel till bårvagn
8" (20.3 cm)
47" (119.4 cm)
A A v v s s n n i i t t t t B B : : 6 tum (6 tum) avstånd tröskel till bårvagn
9" (22.9 cm)
48" (121.9 cm)
