N N a a m m e e š š č č a a n n j j e e t t a a l l n n e e p p l l o o š š č č e e
V predelek vozila za bolnika namestite univerzalno talno ploščo družbe Stryker, preden namestite sistem s pritrdili nosil. Za
navodila glejte priročnik o namestitvi univerzalne talne plošče družbe Stryker (6390-009-020).
K K o o n n t t r r o o l l n n i i s s e e z z n n a a m m k k o o m m p p l l e e t t a a s s k k l l o o p p a a s s i i s s t t e e m m a a P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Prepričajte se, da imate vse potrebne sestavne dele za namestitev sistema P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
Sestavni deli kompleta za namestitev sklopa sistema P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D (6392-001-014)
(2) Zagozda (6392-001-400)
(4) Vijak z ugrezno glavo (0001-194-000)

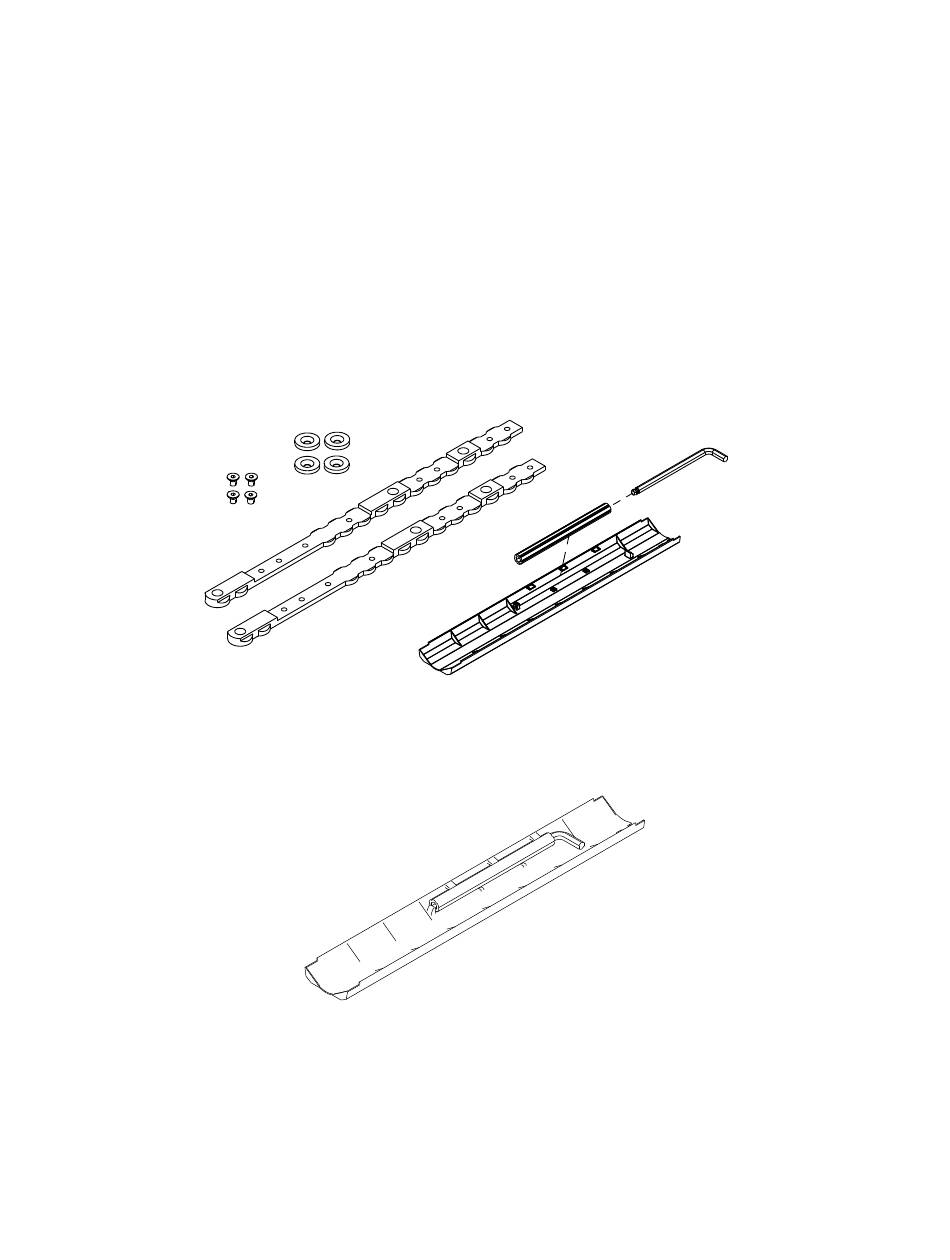

S S l l i i k k a a 2 2 – – S S e e s s t t a a v v n n i i d d e e l l i i k k o o m m p p l l e e t t a a z z a a n n a a m m e e s s t t i i t t e e v v s s k k l l o o p p a a s s i i s s t t e e m m a a P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
O O p p o o m m b b a a - - Hranite imbus ključ in podaljšek odstranjevala (Slika 3) znotraj sredinskega sklopa pokrova, da do njiju lahko
pridete, ko ste Hitro odstranjevanje sistema Performance-LOAD (stran 24).
SL 10
6392-001-401 (4)
0001-194-000 (4)
6392-001-400 (2)
S S l l i i k k a a 3 3 – – I I m m b b u u s s k k l l j j u u č č i i n n p p o o d d a a l l j j š š e e k k o o d d s s t t r r a a n n j j e e v v a a l l a a
(4) Podložka lokatorja zagozde (6392-001-401)
(1) Sredinski sklop pokrova (6392-001-011)
• (1) Imbus ključ (0057-011-000)
• (1) Pokrov talne plošče (6392-001-403)
• (1) Podaljšek odstranjevala (6392-001-406)
6392-001-406 (1)
6392-001-011 (1)
0057-011-000 (1)
6392-001-403 (1)
6392-009-005 Rev F.1
