13. Utilizando uma chave sextavada de 3/8 pol. (9,5 cm), instale o parafuso da placa de piso fixado que está mais próximo
da extremidade do lado da cabeça.
14. Utilizando uma chave sextavada de 3/8 pol. (9,5 mm), instale os restantes três parafusos da placa de piso fixados (A)
nas duas cunhas (Figura 8).
15. Com uma chave dinamométrica, aperte cada parafuso da placa de piso a 81±14 Nm (60±10 pés-libras).
A A D D V V E E R R T T Ê Ê N N C C I I A A - - Certifique-se de que aperta sempre os quatro parafusos da placa de piso ao binário recomendado.
16. Feche as tampas.
17. Introduza o lado não ranhurado do conjunto da tampa central (6392-001-011) (B) na abertura na cobertura da
extremidade do lado da cabeça (Figura 8).
18. Pouse o conjunto da tampa central para alinhar com a placa de piso.
19. Faça deslizar o conjunto da tampa central para dentro da abertura na estrutura da extremidade do lado dos pés.
20. Continue a deslizar o conjunto da tampa central na direcção da extremidade do lado dos pés até o poste ficar em
contacto com o entalhe.
21. Conclua a Lista de verificação da instalação (página 24).
6392-009-005 Rev F.1
A A

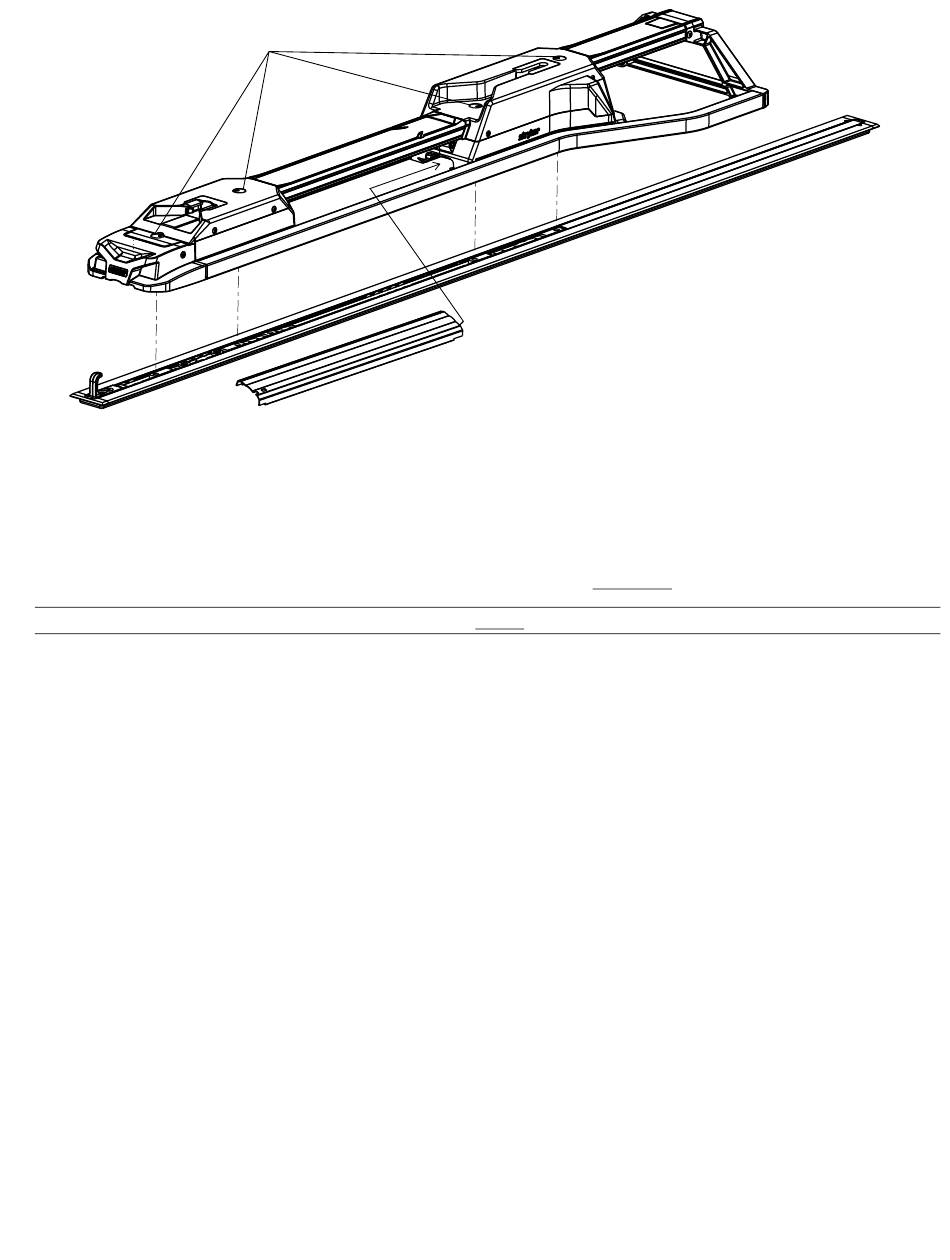

F F i i g g u u r r a a 8 8 – – C C o o l l o o c c a a r r o o s s i i s s t t e e m m a a d d e e f f i i x x a a ç ç ã ã o o
