Zarážky instalujte pouze v místech označených

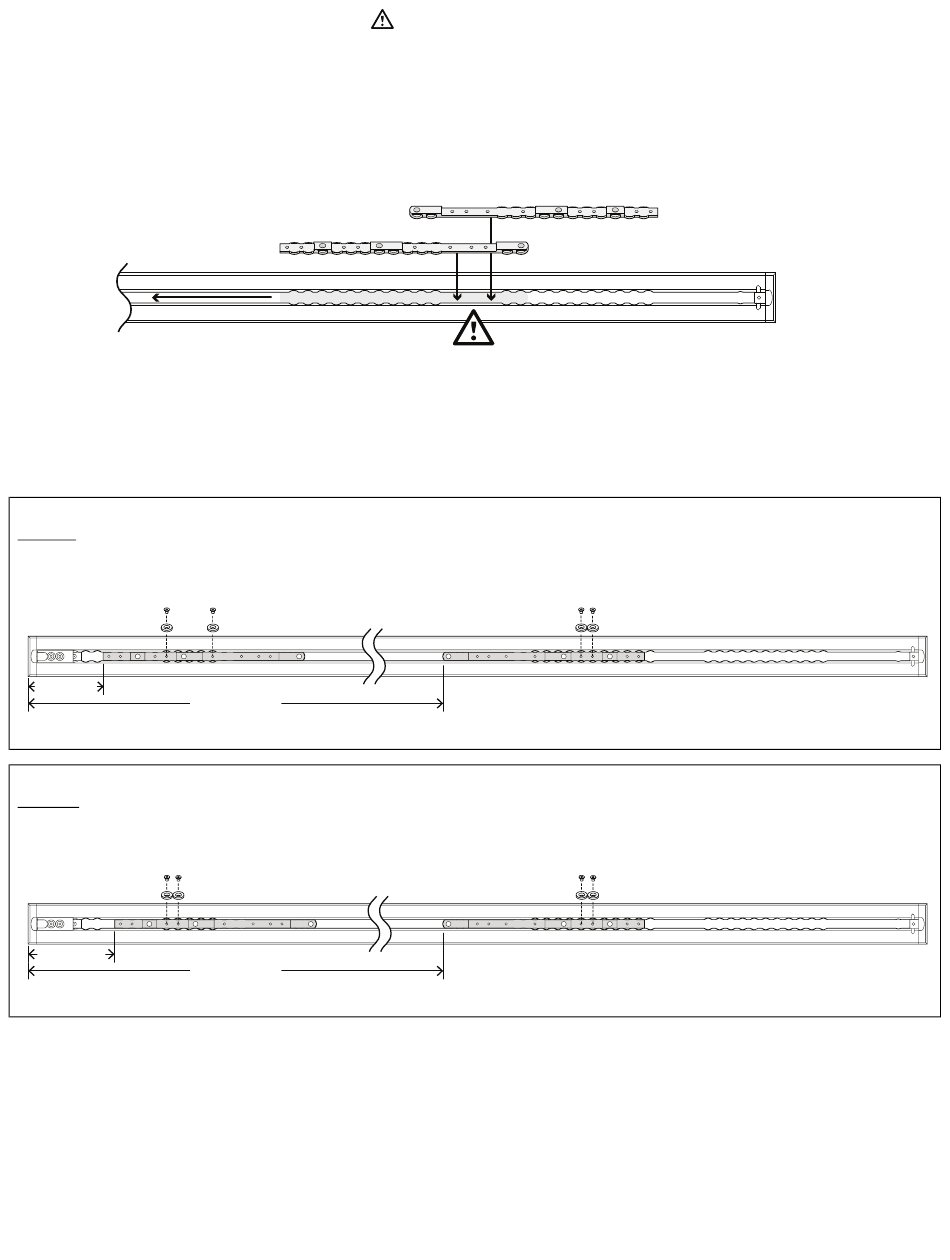

zapadly. Zarážky jsou identické a musí být instalovány plochou stranou dolů. Oba rozměry zarážek se měří od krytu na
konci podlahové desky.
1. Zasuňte první zarážku (A) a posuňte ji k dolnímu konci.
2. Zasuňte druhou zarážku (B).
Dolní
konec
3. Určete umístění zarážky (6392-001-400) a podložky lokátoru zarážky (6392-001-401) podle popisu níže.
4. Pomocí šestihranného 5/32" (3,97 mm) klíče instalujte čtyři šrouby s plochou hlavou (0001-194-000) a čtyři podložky
lokátoru zarážky, a tak zarážky zajistěte. Musíte instalovat dvě podložky lokátoru zarážky do každé zarážky.
5. Pokračujte k Instalace systému Performance-LOAD (straně 19).
Č Č á á s s t t F F : : 25 cm (10 palců) od prahu k lehátku
6.5"(16.5 )
cm
Č Č á á s s t t G G : : 28 cm (11 palců) od prahu k lehátku
7.5"(19.1 cm)
