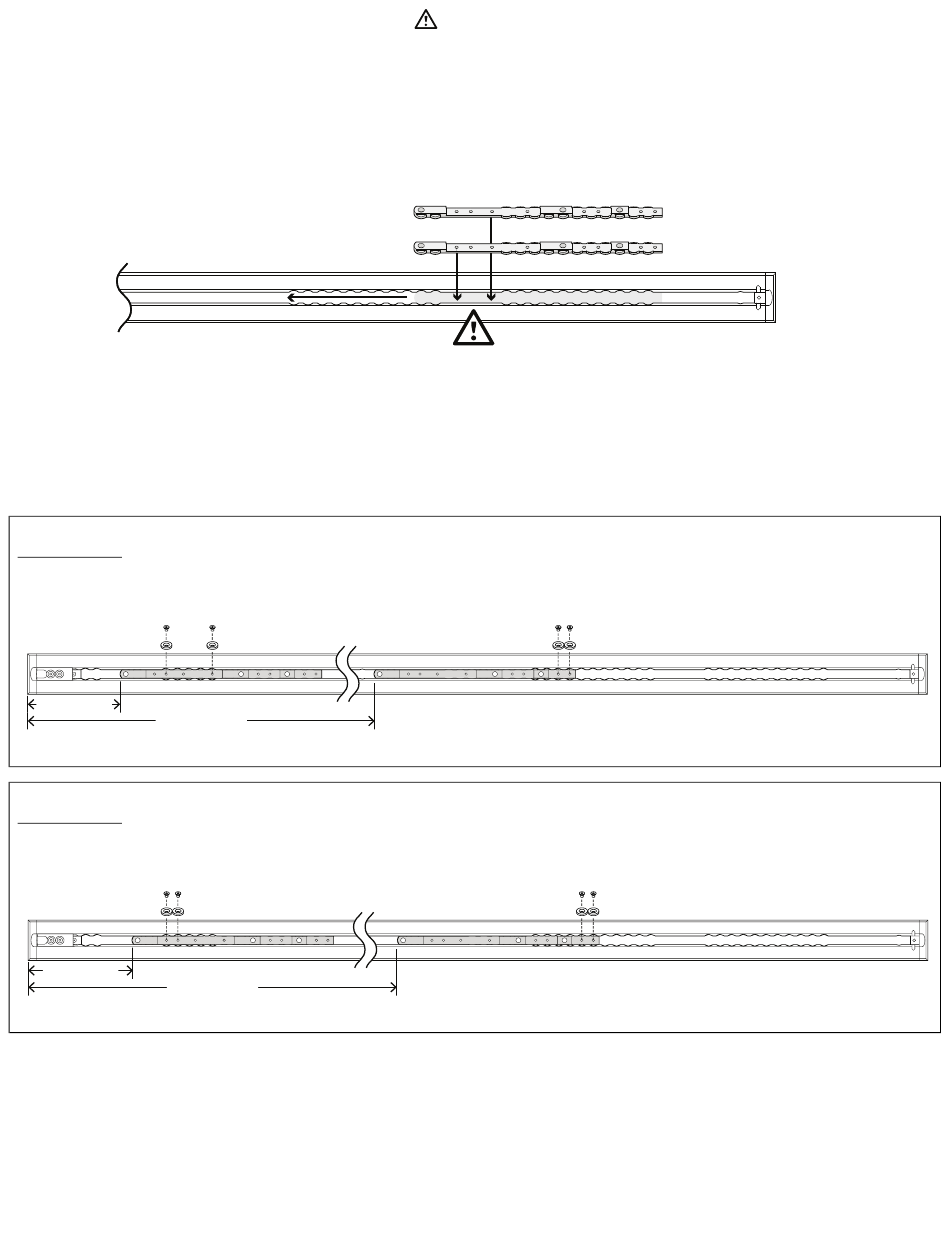

Puteţi introduce crampoane numai în locurile indicate
de podea, astfel încât să pătrundă înăuntru. Ambele crampoane sunt identice şi trebuie instalate cu partea plată în jos.
Dimensiunile ambelor crampoane sunt calculate de la capac la capătul plăcii de podea.
1. Introduceţi primul crampon (A) şi glisaţi-l către capătul pentru picioare.
2. Introduceţi al doilea crampon (B).
Capăt
pentru
picioa-
re
3. Stabiliţi poziţia cramponului (6392-001-400) şi a şaibei de localizare a cramponului (6392-001-401) conform secţiunii
dvs. de mai jos.
4. Folosind o cheie hexagonală de 5/32", instalaţi patru şuruburi cu cap plat (0001-194-000) şi patru şaibe de localizare a
crampoanelor pentru a fixa crampoanele. Asiguraţi-vă că instalaţi două şaibe de localizare pentru fiecare crampon.
5. Continuaţi cu Instalarea Performance-LOAD (pagina 20).
S S e e c c ţ ţ i i u u n n e e a a A A : : 5 in. distanţă prag - targă de 13 cm
8" (20.3 cm)
47" (119.4 cm)
S S e e c c ţ ţ i i u u n n e e a a B B : : 6 in. distanţă prag - targă de 15 cm
9" (22.9 cm)
48" (121.9 cm)
6392-009-005 Rev F.1
. Folosiţi zona îngustată a crampoanelor pentru a le alinia cu placa
(B)
(A)
Capăt
pentru
cap
