13. Mit einem 3/8"-Sechskantschlüssel den angebrachten Bodenplattenbolzen, der am nächsten am Kopfende liegt,
installieren.
14. Mit einem 3/8"-Sechskantschlüssel die übrigen drei angebrachten Bodenplattenbolzen (A) in die beiden Leisten
installieren (Abbildung 8).
15. Mit einem Drehmomentschlüssel alle Bodenplattenbolzen auf jeweils 81 ± 14 Nm (60 ± 10 ft-lb) festziehen.
W W A A R R N N U U N N G G - - Immer sicherstellen, dass alle vier Bodenplattenbolzen mit dem empfohlenen Drehmoment festgezogen
werden.
16. Die drehbaren Kappen schließen.
17. Die Seite der mittleren Abdeckungsbaugruppe ohne Aussparung (6392-001-011) (B) in die Öffnung am
Kopfendegehäuse einführen (Abbildung 8).
18. Die mittlere Abdeckungsbaugruppe absetzen, sodass sie auf die Bodenplatte ausgerichtet ist.
19. Die mittlere Abdeckungsbaugruppe in die Öffnung am Fußendegehäuse schieben.
20. Die mittlere Abdeckungsbaugruppe weiter Richtung Fußende schieben, bis der Stift aus der Aussparung ragt.
21. Die Installations-Checkliste (Seite 24) ausfüllen.
6392-009-005 Rev F.1
A A

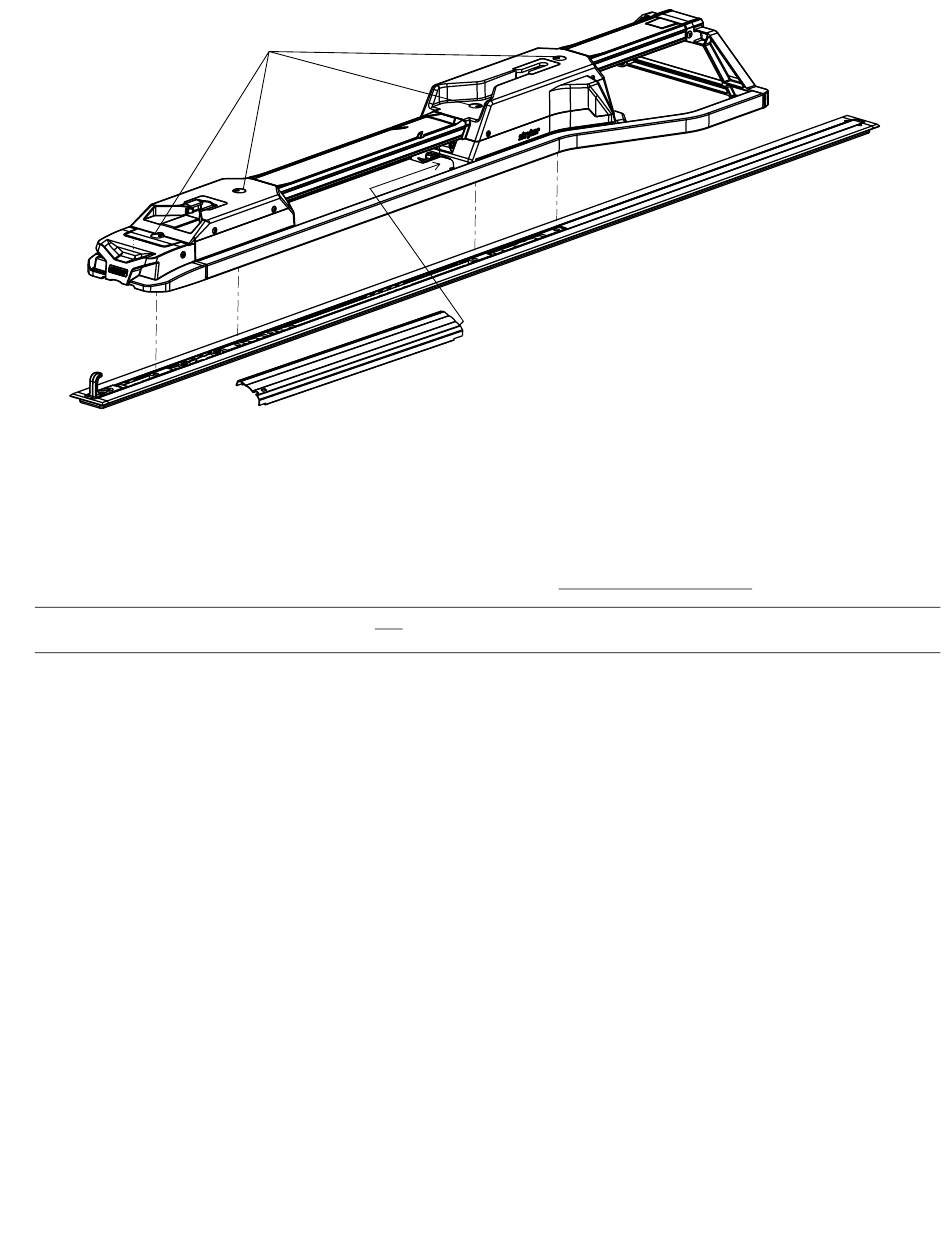

A A b b b b i i l l d d u u n n g g 8 8 – – B B e e f f e e s s t t i i g g u u n n g g a a n n b b r r i i n n g g e e n n
B
