Stryker Performance-LOAD Cot Fastener System Betriebsanleitung Seite 616

S S e e l l e e c c c c i i o o n n a a r r o o n n d d e e i i n n s s t t a a l l a a r r o o P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Siga estes passos para determinar a localização e orientação das cunhas e a localização das anilhas:
1. Seleccione a distância da soleira à maca (A) (Figura 4).
Registe a distância aqui: _____
2. Utilizando a tabela abaixo, seleccione a sua secção com base na distância da soleira à maca (A).
Registe a sua secção aqui: _____
3. Avance para a sua secção para instalar as cunhas.
A

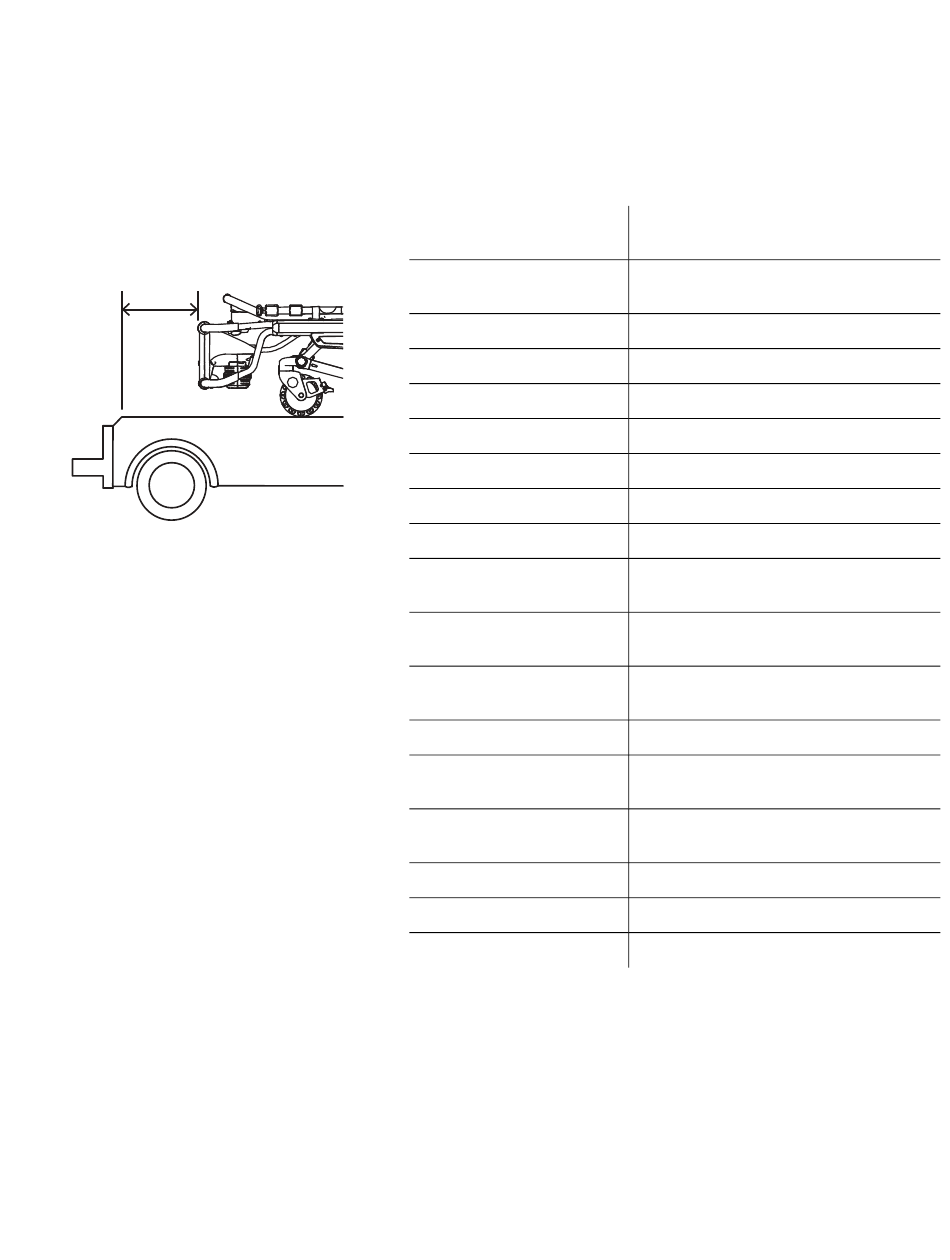

F F i i g g u u r r a a 4 4 – – D D i i s s t t â â n n c c i i a a d d a a s s o o l l e e i i r r a a à à m m a a c c a a ( ( A A ) )
PT 12
D D i i s s t t â â n n c c i i a a d d a a s s o o l l e e i i r r a a à à
m m a a c c a a ( ( A A ) )
distância da soleira à
maca de 13 cm (5 pol.)
6 pol. (6 pol.)
7 pol. (7 pol.)
8 pol. (8 pol.)
23 cm (9 pol.)
10 pol. (10 pol.)
28 cm (11 pol.)
12 pol. (12 pol.)
distância da soleira à
maca de 33 cm (13 pol.)
distância da soleira à
maca de 36 cm (14 pol.)
distância da soleira à
maca de 38 cm (15 pol.)
16 pol. (16 pol.)
distância da soleira à
maca de 43 cm (17 pol.)
distância da soleira à
maca de 46 cm (18 pol.)
19 pol. (19 pol.)
51 cm (20 pol.)
21 pol. (21 pol.)
S S e e c c ç ç ã ã o o
Secção A (página 13)
Secção B (página 13)
Secção C (página 13)
Secção D (página 14)
Secção E (página 14)
Secção F (página 16)
Secção G (página 16)
Secção H (página 16)
Secção I (página 17)
Secção J (página 17)
Secção K (página 17)
Secção L (página 18)
Secção M (página 18)
Secção N (página 18)
Secção O (página 19)
Secção P (página 19)
Secção Q (página 19)
6392-009-005 Rev F.1
