D D İ İ K K K K A A T T - - Teli, sabitleyici tertibatını yerleştirdiğinizde sabitleyici tertibatının teli sıkıştırmaması için daima zemin plakası
cebinin içine yerleştirin.
9. Sabitleyici tertibatından kırmızı ve siyah telleri ankraj-araç kablosuna (6390-001-135) bağlayın. Sabitleyici tertibatından
kırmızı teli ankraj-araç kablosundaki kırmızı tele bağlayın. Sabitleyici tertibatından siyah teli ankraj-araç kablosundaki
siyah tele bağlayın. Varsa telin fazlasını elektriksel lastik rondela içinden geçirin.
N N o o t t - - Daha önceden monte edilmiş şekilde ankraj-araç kablosu olmadan bir zemin plakanız varsa yer belirleyici
pozisyon A'dan baş ucuna doğru 7,6 cm veya 17,8 cm ölçün (Şekil 7). Kanalın ortasında konumu işaretleyin. Bu sizin
elektriksel giriş konumunuz olacaktır. Elektriksel kısmın nasıl bağlanacağı talimatı için zemin plakasının montaj
talimatına bakın (6390-009-020).
C
B
N N o o t t - - Güvenlik kancası (B) ve ekstra montaj deliği konumları (C) sadece referans için gösterilmiştir (Şekil 7). Bunlar
P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D montajı için kullanılmaz.
10. Konektörleri zemin plakası cebine yerleştirin.
11. Elektrik geçişini tamamen yalıtmak için elektriksel lastik rondelaya silikon yalıtım malzemesi uygulayın.
U U Y Y A A R R I I - - Egzoz dumanının aracın hasta bölmesine girmesini önlemek için aracın dışarıya açılan tüm boşluklarını daima
yalıtın.
12. Kapakların altında olan tutturulmuş zemin plakası cıvatalarına erişmek için dönen kapakları (A) yarım tur döndürün
(Şekil 8).
N N o o t t - - Dört cıvata da hizalanıp işleme başlanıncaya kadar zemin plakası cıvatalarını tam sıkmayın.
13. 3/8" (9,5 mm) altıgen somun anahtarı kullanarak baş ucuna en yakın tutturulmuş zemin plakası cıvatasını monte edin.
14. Bir 3/8" (9,5 mm) altıgen somun anahtarı kullanarak diğer üç tutturulmuş zemin plakası cıvatasını (A) iki takoz içine
monte edin (Şekil 8).
6392-009-005 Rev F.1

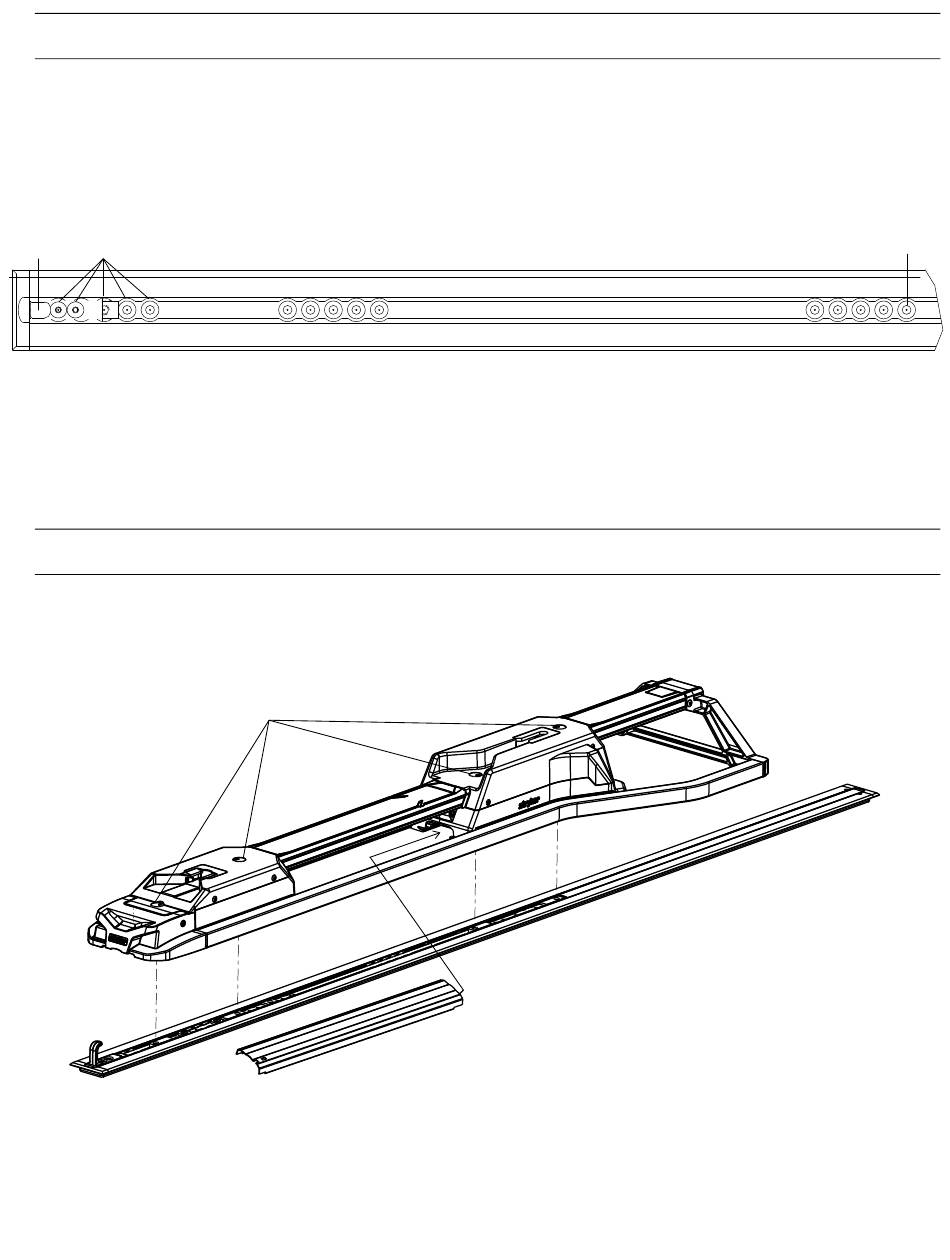

Ş Ş e e k k i i l l 7 7 – – Z Z e e m m i i n n p p l l a a k k a a s s ı ı y y e e r r b b e e l l i i r r l l e e y y i i c c i i p p o o z z i i s s y y o o n n u u - - a a y y a a k k u u c c u u
A A
Ş Ş e e k k i i l l 8 8 – – S S a a b b i i t t l l e e y y i i c c i i y y i i t t u u t t t t u u r r m m a a
B
A
21 TR
