9. Připojte červený a černý kabel systému pro připevňování lehátka ke kotvicímu kabelu vozidla (6390-001-135). Připojte
červený kabel systému pro připevňování lehátka k červenému kabelu kotvicího kabelu vozidla. Připojte černý kabel
systému pro připevňování lehátka k černému kabelu kotvicího kabelu vozidla. Nadbytečný kabel protáhněte gumovou
elektrickou průchodkou.
P P o o z z n n á á m m k k a a - - Pokud jste již dříve instalovali podlahovou desku bez kotvicího kabelu vozidla, odměřte 7,6 nebo 17,8 cm
od polohy lokátoru A směrem k hornímu konci (Obrázek 7). Označte toto místo na prostřední části kanálu. Bude tam
umístěn vstup pro elektrické kabely. Pokyny pro zapojení elektrických kabelů vyhledejte v části Instalace podlahové
desky (6390-009-020).
C
B
P P o o z z n n á á m m k k a a - - Bezpečnostní hák (B) a umístění dalších montážních otvorů (C) jsou zde pouze jako odkaz (Obrázek 7).
Pro instalaci systému P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D se nepoužívají.
10. Umístěte konektory do kapsy pro podlahovou desku.
11. Do gumové elektrické průchodky naneste silikonový tmel, aby se průchod elektrických kabelů zcela utěsnil.
V V A A R R O O V V Á Á N N Í Í - - Vždy utěsněte všechny otvory do exteriéru vozidla, aby nedošlo k proniknutí výfukových plynů do
prostoru pro pacienta ve vozidle.
12. Pootočte otočné krytky (A) o půl otáčky, abyste získali přístup k připojeným šroubům podlahové desky, které jsou pod
krytkami (Obrázek 8).
P P o o z z n n á á m m k k a a - - Šrouby podlahové desky plně neutahujte, dokud nebudou všechny čtyři šrouby vyrovnané a uchycené.
13. Šestihranným 3/8" (9,5 mm) klíčem instalujte připojený šroub podlahové desky, který je nejblíže k hornímu konci.
14. Pomocí šestihranného 3/8" (9,5 mm) klíče instalujte zbývající tři připojené šrouby podlahové desky (A) do dvou zarážek
(Obrázek 8).
15. Pomocí momentového klíče utáhněte každý šroub podlahové desky na 81 ± 14 Nm (60±10 ft-lb).
6392-009-005 Rev F.1

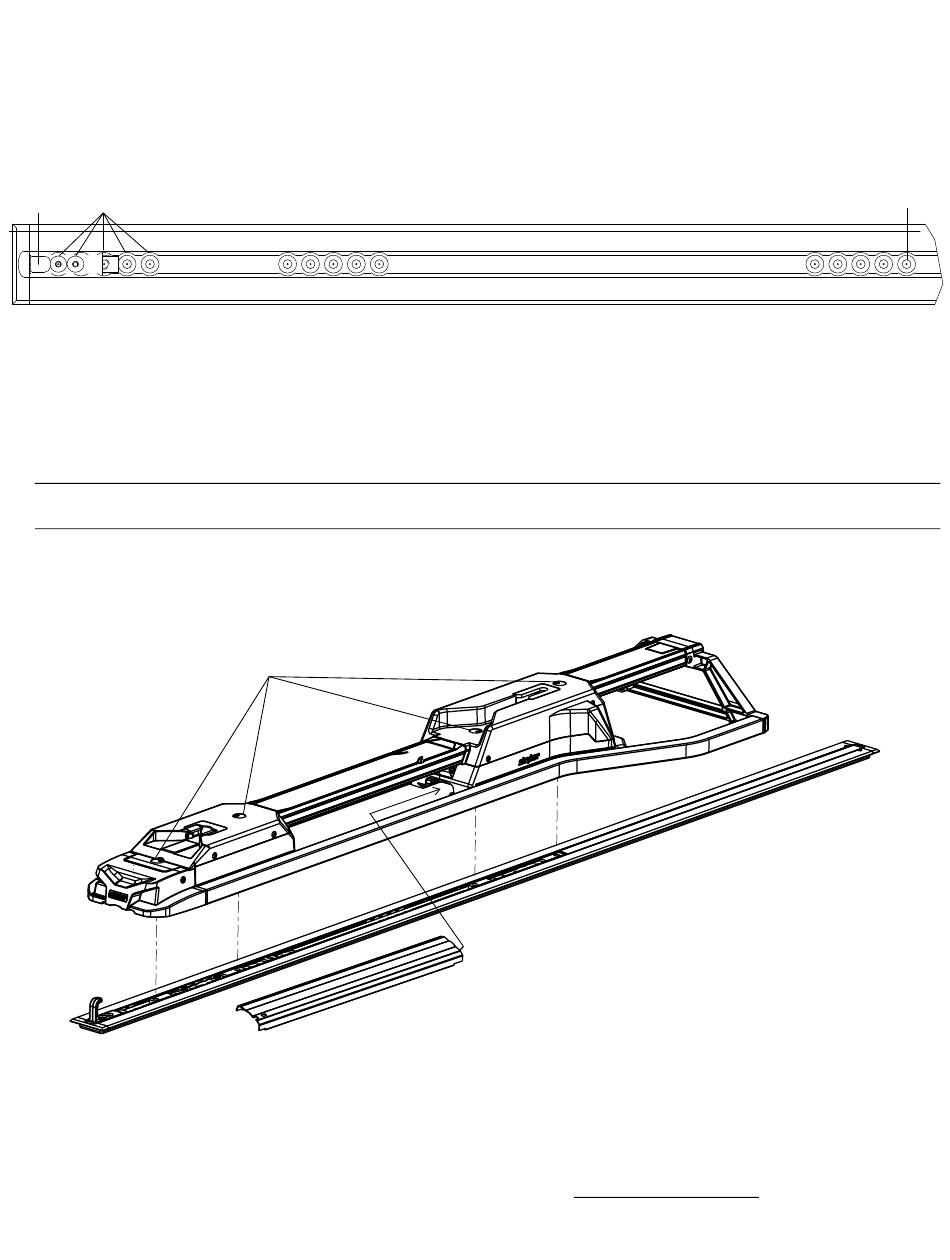

O O b b r r á á z z e e k k 7 7 – – P P o o l l o o h h a a l l o o k k á á t t o o r r u u v v p p o o d d l l a a h h o o v v é é d d e e s s c c e e - - d d o o l l n n í í k k o o n n e e c c
A A
O O b b r r á á z z e e k k 8 8 – – P P ř ř i i p p e e v v n n ě ě t t e e s s y y s s t t é é m m p p r r o o p p ř ř i i p p e e v v ň ň o o v v á á n n í í l l e e h h á á t t k k a a . .
B
A
