H H U U O O M M I I O O - - Aseta aina johto lattialevyn taskuun, jotta kiinnitinkokoonpano ei nipistä johtoa, kun asennat
kiinnitinkokoonpanon.
9. Yhdistä kiinnitinkokoonpanosta tuleva punainen ja musta johto ankkurin ja ajoneuvon väliseen kaapeliin (6390–001–
135). Yhdistä kiinnitinkokoonpanosta tuleva punainen johto ankkurin ja ajoneuvon välisen kaapelin punaiseen johtoon.
Yhdistä kiinnitinkokoonpanosta tuleva musta johto ankkurin ja ajoneuvon välisen kaapelin mustaan johtoon. Syötä
mahdollinen ylimääräinen johto sähkön läpiviennin kumisen suojuksen läpi.
H H u u o o m m a a u u t t u u s s - - Jos olet asentanut aiemmin lattialevyn ilman ankkurin ja ajoneuvon välistä kaapelia, mittaa joko 7,6 cm tai
17,8 cm pääpuolen suuntaan ohjainkohdasta A (Kuva 7). Merkitse sijainti kanavan keskelle. Tästä tulee
sähkönsyöttökohdan sijaintipaikka. Katso ohjeet sähköosien liittämisestä kohdasta Lattialevyn (6390-009-020)
asentaminen.
C
B
H H u u o o m m a a u u t t u u s s - - Turvakoukku (B) ja ylimääräiset asennusreikien sijainnit (C) esitetään vain viitteeksi (Kuva 7). Niitä ei
käytetä P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D -järjestelmän asentamiseen.
10. Aseta liittimet lattialevyn taskuun.
11. Levitä silikonitiivistettä sähkön läpiviennin kumiseen suojukseen, jotta läpi menevät sähköosat tiivistetään kokonaan.
V V A A R R O O I I T T U U S S - - Sulje aina kaikki ajoneuvon ulkopuolelle johtavat aukot tiiviisti, jotta pakokaasut eivät pääse ajoneuvon
potilasosastoon.
12. Pyöritä kääntötulppia (A) puoli kierrosta, jotta pääset käsiksi lattialevyn kiinnitettyihin pultteihin, jotka ovat tulppien alla
(Kuva 8).
H H u u o o m m a a u u t t u u s s - - Älä kiristä lattialevyn pultteja kokonaan, ennen kuin kaikki neljä pulttia on kohdistettu ja aloitettu.
13. Käytä 3/8 tuuman (9,5 mm:n) kuusiokoloavainta. Asenna kiinnitetty lattialevyn pultti, joka on lähinnä pääpuolta.
6392-009-005 Rev F.1

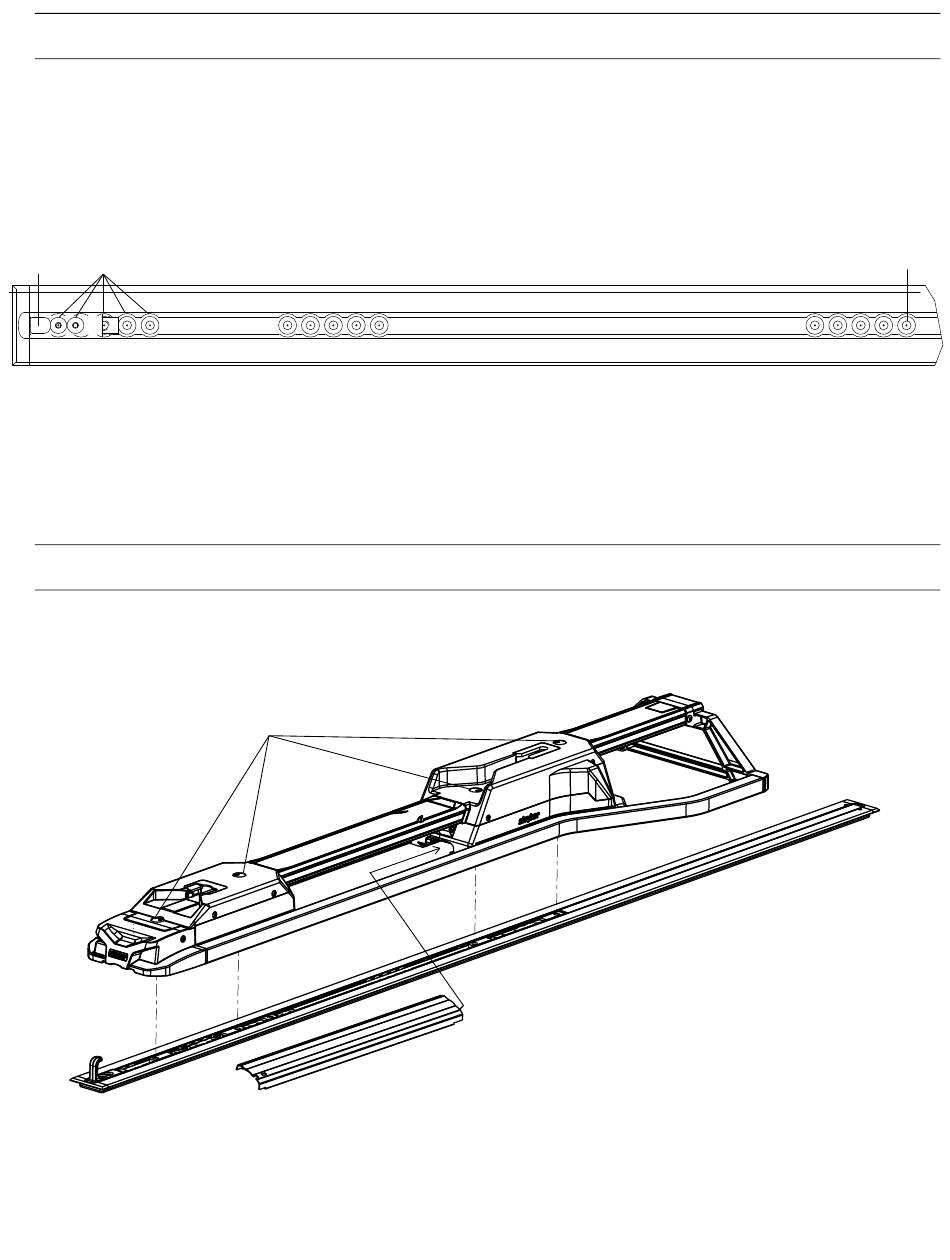

K K u u v v a a 7 7 – – J J a a l l k k a a l l e e v v y y o o h h j j a a i i m m e e n n s s i i j j a a i i n n t t i i p p a a i i k k k k a a – – j j a a l l k k o o p p ä ä ä ä
