1. Asetage süsteem P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D täpselt põrandaplaadi koostu peale. Seadke kaks peatsipoolset polti kohakuti

klambri kahe auguga, nagu on kujutatud Joonis 5.

2. Kui te ei kavatse paigaldada põrandaplaadi täiteliiste, jätke samm 6 vahele.

3. Põrandaplaadi täiteliistude paigaldamiseks mõõtke ära peatsipoolse ning jalutsipoolse katmata soone pikkus

põrandaplaadis, et põrandaplaadi koostekomplektis olev täiteliist sobivaks lõigata (6390-009-020). Vt Põrandaplaadi

paigaldamine (lk 10).

M M ä ä r r k k u u s s - - Soovitame põrandaplaadi täiteliistu pikkusele peatsi pool lisada 1 tolli (2,5 cm), et võimaldada ülekatet

süsteemiga P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .

4. Rauasaagi kasutades lõigake põrandaplaadi täiteliistust kaks juppi, mille pikkus vastab kummaski otsas mõõdetule.

Põrandaplaadi täiteliistu ei saa paigaldada klambri peale. Klambri katmiseks tuleb täiteliistu püstosad ära lõigata või

eemaldada kohas, kus need võivad klambriga kokku puutuda (Joonis 6).

5. Kummivasarat kasutades koputage põrandaplaadi täiteliistud põrandaplaadi sisse (konksuga serv esimesena).

M M ä ä r r k k u u s s - - Põrandaplaadi täiteliistu eemaldamiseks kasutage täiteliistu kõrgema servaga poolel sälkkruvikeerajat.

6. Kui süsteemis ei ole induktsioonlaadurit, jätke samm 12 vahele.

7. Kui süsteemis on induktsioonlaadur, järgige samme 8-11.

8. Paigutage ülemäärane juhe põrandaplaadi soonde. Seadke neli auku kohakuti klambrite kinnitusaukudega.

E E T T T T E E V V A A A A T T U U S S T T - - Paigutage juhtmed alati põrandaplaadi soonde, nii et kinnitikoost juhet kinnitikoostu paigaldamise

ajal kokku ei muljuks.

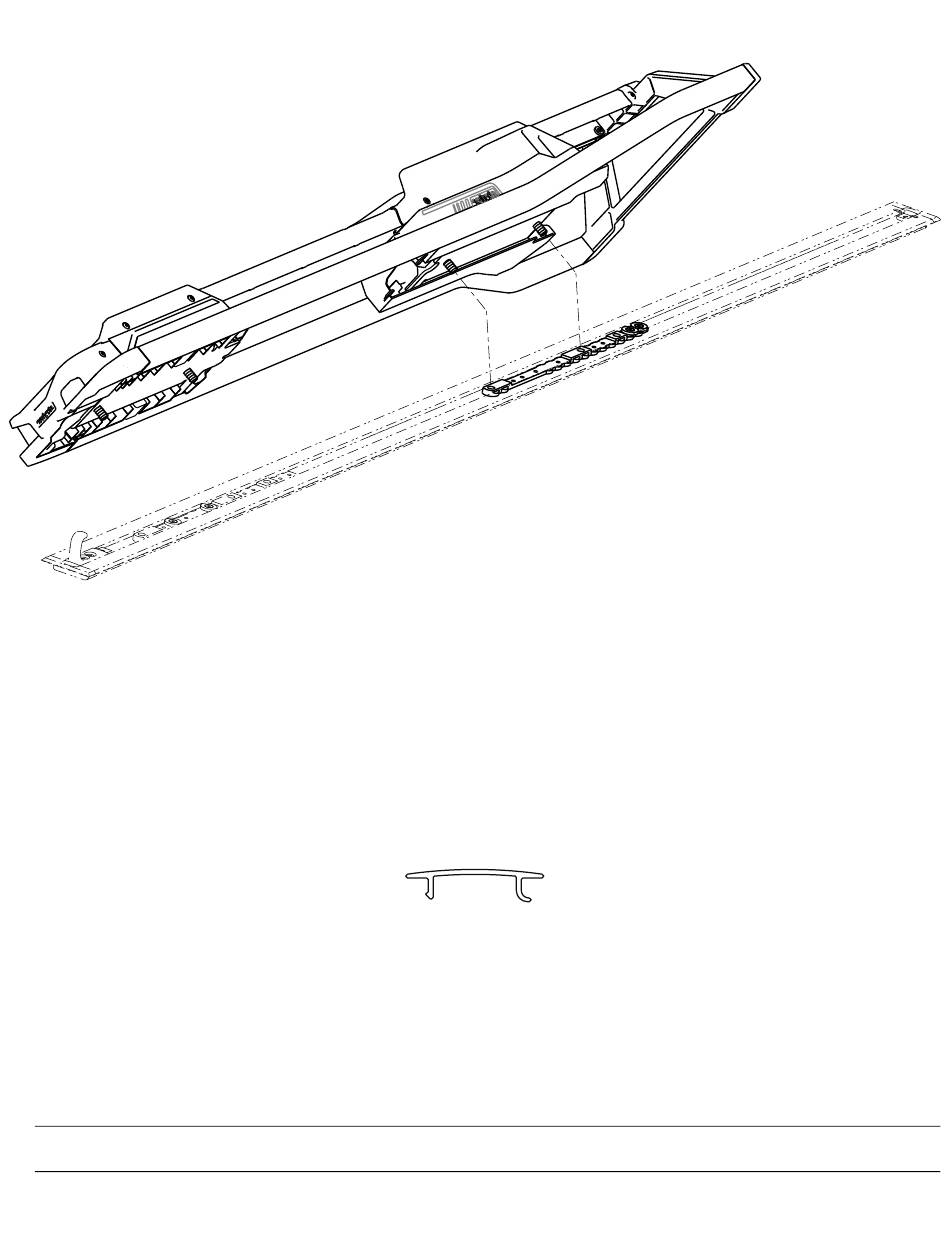

J J o o o o n n i i s s 5 5 – – S S ü ü s s t t e e e e m m i i P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D j j o o o o n n d d a a m m i i n n e e

J J o o o o n n i i s s 6 6 – – L L õ õ i i g g a a k k e e p p õ õ r r a a n n d d a a p p l l a a a a d d i i t t ä ä i i t t e e l l i i i i s s t t u u d d p p a a r r a a j j a a k k s s
