Stryker Performance-LOAD Cot Fastener System Betriebsanleitung Seite 624

3. Determine as localizações da sua cunha (6392-001-400) e da anilha do localizador da cunha (6392-001-401) de acordo
com a sua secção abaixo.
4. Utilizando uma chave sextavada de 5/32 pol. (3,97 mm), instale quatro parafusos de cabeça plana (0001-194-000) e
quatro anilhas do localizador de cunhas para fixar as cunhas. Certifique-se de que instala duas anilhas do localizador
de cunhas por cada cunha.
5. Avance para Instalar o Performance-LOAD (página 20).

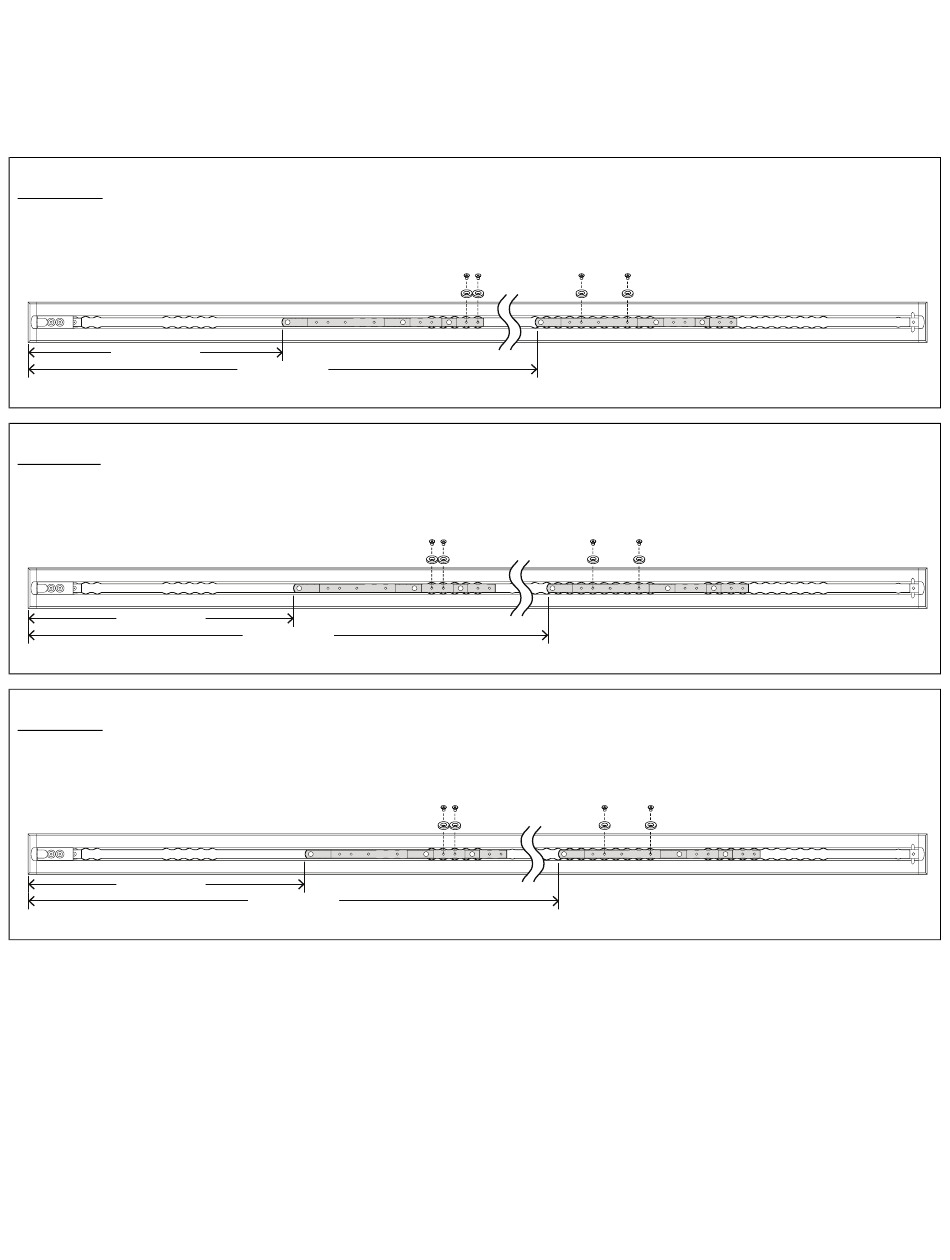

S S e e c c ç ç ã ã o o O O : : 19 pol. (19 pol.)
22"(55.9 cm)
S S e e c c ç ç ã ã o o P P : : 51 cm (20 pol.)
23"(58.4 cm)
S S e e c c ç ç ã ã o o Q Q : : 21 pol. (21 pol.)
24"(61.0 cm)
I I n n s s t t a a l l a a r r o o P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
F F e e r r r r a a m m e e n n t t a a s s n n e e c c e e s s s s á á r r i i a a s s : :
Serra de arco
Chave de fendas ranhurada
Chave dinamométrica de 3/8 pol. (9,5 mm) (pés-libras) >
60 pés-libras (80 Nm)
PT 20
61" (154.9 cm)
62" (157.5 cm)
63" (160.0 cm)
Martelo de borracha
Chave sextavada de 3/8 pol. (9,5 mm) (pelo menos 5-3/8
pol. [13,7 cm] de comprimento)
Selante de silicone
6392-009-005 Rev F.1
