EINSTELLEN DES HALTEPFOSTENS DER TRAGE

Erforderliche(s) Werkzeug(e):
• 3/16-Zoll-Sechskantschlüssel
VORSICHT
Deutsch
Der Haltepfosten der Trage wird für einen Trage mit X-Rahmen vorkonfiguriert geliefert . Wurde die Befestigung für eine
Trage mit H-Rahmen konfiguriert, muss der Haltepfosten der Trage an die Befestigung angepasst werden .
Vorgehensweise:
1 . Mit einem 3/16-Zoll-Sechskantschlüssel die zwei (2) Innensechskantschrauben (A), die die Stifthalterung (B)
am Grundgestell (C) sichern, entfernen (Abbildung 92) .
2 . Die untere Stifthalterung um 180˚ drehen .
3 . Mit einem 3/16-Zoll-Sechskantschlüssel die in Schritt 1 entfernten Innensechskantschrauben wieder anbringen .
4 . Die Einheit vor dem Wiedereinsatz auf einwandfreie Funktion überprüfen .
Hinweis: Zeigt der Pfeil (D) am unteren Bügel des Haltepfostens (E) auf das Kopfende der Trage, ist der Haltepfosten auf
eine Trage mit X-Rahmen voreingestellt . Zeigt der Pfeil auf das Fußende der Trage, ist der Haltepfosten auf eine Trage
mit H-Rahmen voreingestellt (Abbildung 92) .
Zurück zum Inhaltsverzeichnis
3-98
Wartungsinformationen
E
B
A

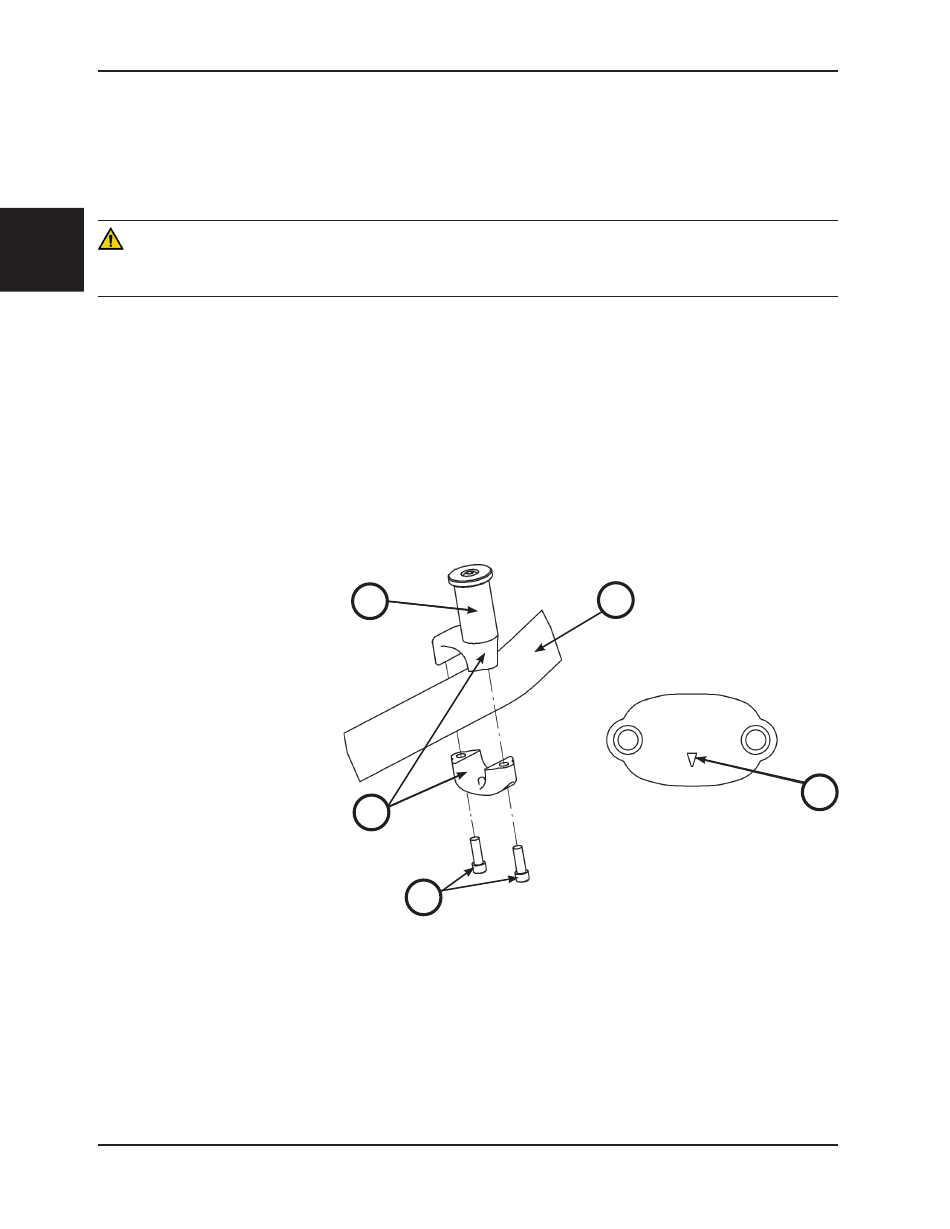

Abbildung 92: Haltepfosten der Trage
6506-009-005 REV B
C
www.stryker.com
D
