Installationsvorbereitung
3.7

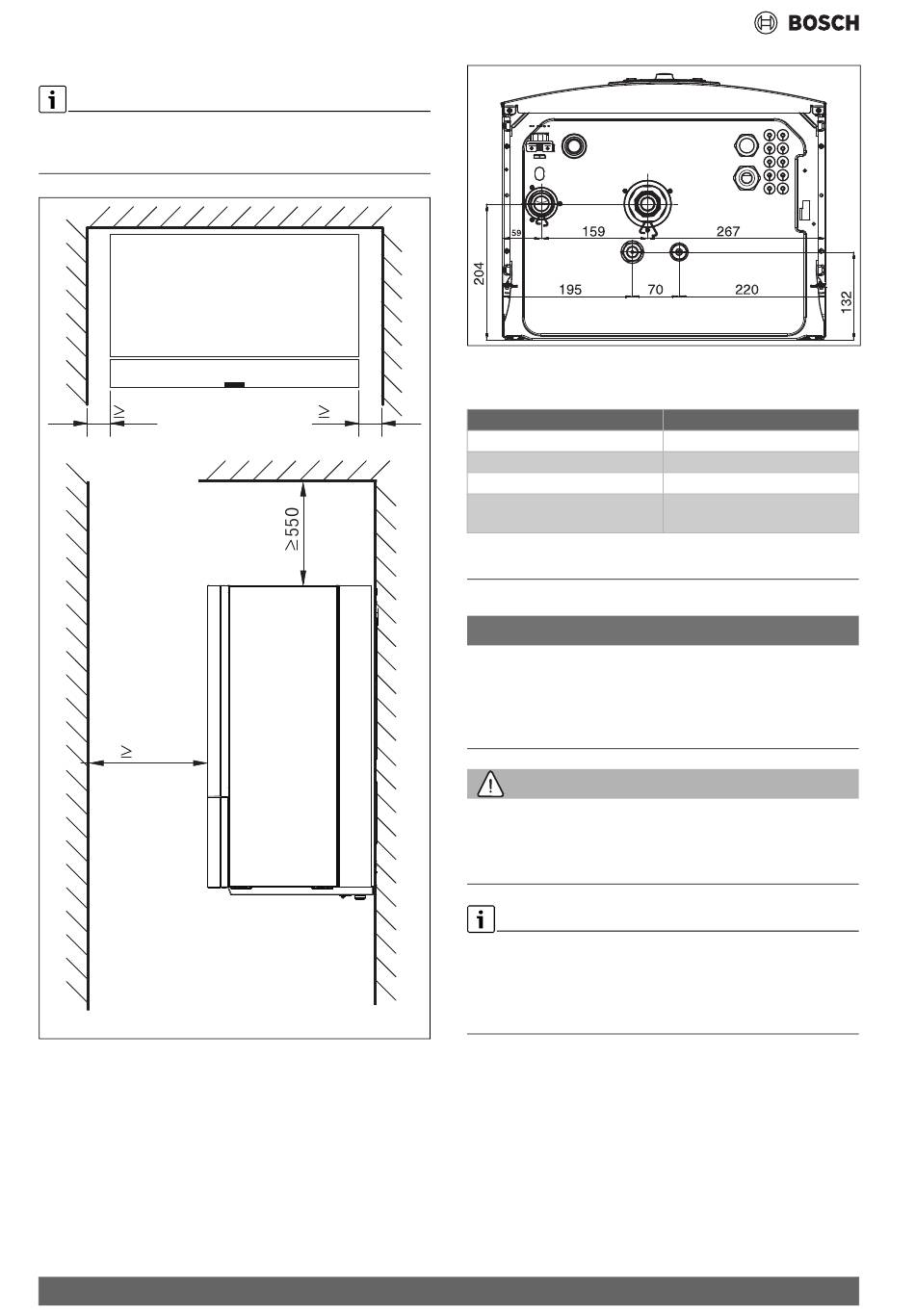

Abmessungen und Mindestabstände
Die Inneneinheit ausreichend hoch anbringen, sodass die Bedieneinheit
bequem bedient werden kann. Außerdem Rohrverläufe und Anschlüsse
unter der Inneneinheit berücksichtigen.
50
800
Bild 4
Mindestabstand (mm)
8
Bild 5
3.8
50
Rohr
Vorlauf der Heizungsanlage
Rücklauf Heizungsanlage
Abfluss/Ableitung
Kältemittelleitung zu/von der Au-
ßeneinheit
Tab. 6
4
HINWEIS
Gefahr von Schäden am Produkt!
Die Inneneinheit darf nicht in Bereichen installiert werden, in denen sie
Spritzwasser ausgesetzt ist.
▶ Installieren Sie die Inneneinheit nicht in Badezimmern oder Außen-
bereichen.
Starker Magnet
Kann für Träger von Herzschrittmachern gesundheitsschädlich sein.
▶ Reinigen Sie den Filter nicht und überprüfen Sie nicht die Magnet-
itanzeige, wenn Sie einen Herzschrittmacher tragen.
Das Ablaufrohr des Sicherheitsventils in der Inneneinheit muss frostge-
schützt montiert werden, das Ablaufrohr muss zum Abfluss geführt wer-
den.
▶ Anschlussrohre für Heizungsanlage und Kalt-/Warmwasser im Ge-
bäude bis zum Installationsort des Inneneinheits verlegen.
0010036935-001
4.1
• Inneneinheit im Haus an einem geeigneten Ort montieren. Mit einer
Wasserwaage sicherstellen, dass das Gerät korrekt positioniert ist.
• Sicherstellen, dass sich im Raum, in dem die Inneneinheit installiert
ist, keine aktiven Zündquellen befinden.
• Die Verrohrung zwischen der Außen- und der Inneneinheit muss so
kurz wie möglich sein. Gedämmte Rohre verwenden.
• Kontrollieren, dass alle Rohranschlüsse intakt sind und sich während
des Transports nicht gelöst haben.
Abmessungen und Anschlüsse (Darstellung ohne Tropfschale)
Anschlussabmessungen
Anschlüsse
1"-Außengewinde
1"-Innengewinde
ø 24
3/8" - 5/8"
Rohrabmessungen für CS3400iAWS 14 E
Installationsvorbereitung
WARNUNG
Bei der Montage der Inneneinheit zu beachten
Compress 3400i AWS – 6721827936 (2024/08)
