3 HARDWARE
a) BESCHREIBUNG
Es sind zwei RS422-DIREKTGERÄTE-Kommunikationsmodule verfügbar: ein einkanaliges RS422 (Modul 7T) und ein
zweikanaliges RS422 (Modul 7W). Die Module können für Geschwindigkeiten von 64 kbit/s oder 128 kbit/s konfiguriert
werden. Für externe Verbindungen wird ein abgeschirmtes Twisted-Pair-Kabel mit einem Leiterquerschnitt von 0,25mm² -
0,75mm² empfohlen. Diese Module sind durch optisch isolierte Überspannungseinrichtungen geschützt.
Die Abschirmungs-Pins (6a und 7b) sind intern mit dem Erdungs-Pin (8a) verbunden. Die sachgerechte Abschirmungster-
minierung ist wie folgt:
•
Standort 1: Abschirmung an Pin 6a oder 7b oder beiden terminieren.
•
Standort 2: Abschirmung an Pin 2b der COM-Schnittstelle terminieren.
Die Terminierungsimpedanz der Uhr muss mit der Impedanz der Leitung übereinstimmen.

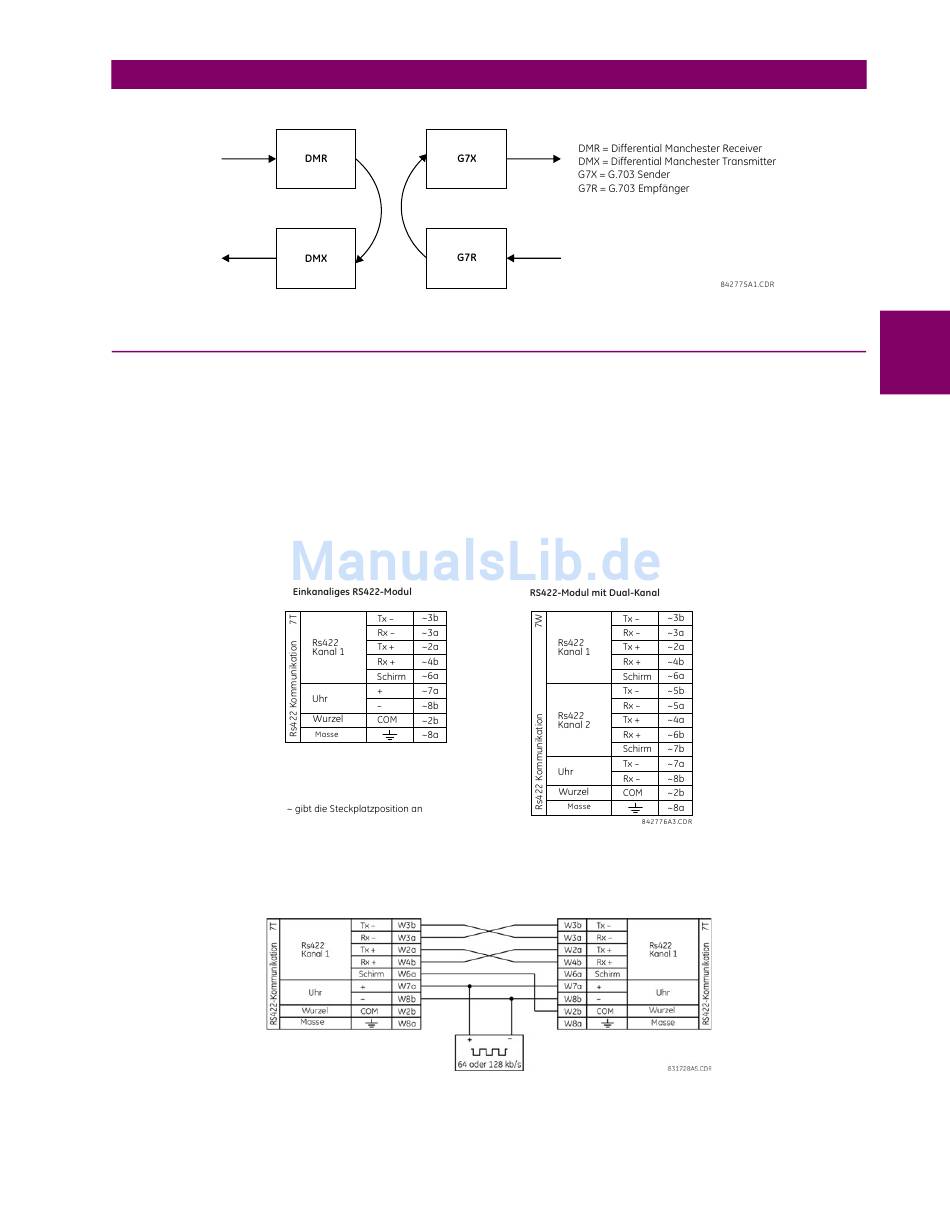

Abbildung 3–37: RS422-SCHNITTSTELLENVERBINDUNGEN
Die nachfolgende Abbildung zeigt die typische Pin-Verbindung zwischen zwei einkanaligen RS422-Schnittstellen, die
in Steckplatz W installiert sind. Für die Verbindung mit einem Multiplexer müssen alle Pin-Verbindungen verdrahtet sein.
Abbildung 3–38: TYPISCHE PIN-VERBINDUNG ZWISCHEN ZWEI RS422-SCHNITTSTELLEN
GE Multilin
3.3 DIREKTEINGANGS- UND -AUSGANGS-KOMMUNIKATION
Abbildung 3–36: DUAL-LOOPBACK-MODUS GEMÄß G.703
G30 Generatorschutz
3.3.5 RS422-SCHNITTSTELLE
3-35
3
