5 EINSTELLUNGEN
Die nichtflüchtigen Flipflops stellen ein permanentes logisches Flag bereit, das sicher gespeichert und beim Neustart nicht
zurückgesetzt wird, nachdem das Gerät abgeschaltet wurde. Zu den typischen Anwendungen zählen die Pflege von Ope-
rator-Befehlen oder das permanente Sperren von Gerät-Funktionen, wie die automatische Wiedereinschaltung, bis durch
eine bewusste Aktion über die Benutzerschnittstelle die Verriegelung zurückgesetzt wird. Einstellungen zum Betrieb der
Funktion werden unten beschrieben:
•
FLIPFLOP 1 TYP: Diese Einstellung charakterisiert, ob es sich bei Flipflop 1 um den Typ dominant setzen oder domi-
nant zurücksetzen handelt.
•
FLIPFLOP 1 SETZEN: Soweit zugewiesen, legen die angegebenen FlexLogic-Operanden den Flipflop 1 „fest".
•
FLIPFLOP 1 RÜCKS: Soweit zugewiesen, setzt der angegebene FlexLogic-Operand den Flipflop 1 „zurück".
VERRIEGE-
FLOPFLOP N
FLIPFLOP N
LUNG N TYP
SETZEN
RÜCKS
Dom. zurücks
EIN
AUS
AUS
AUS
EIN
EIN
AUS
EIN
Dom. setzen
EIN
AUS
EIN
EIN
AUS
AUS
AUS
EIN

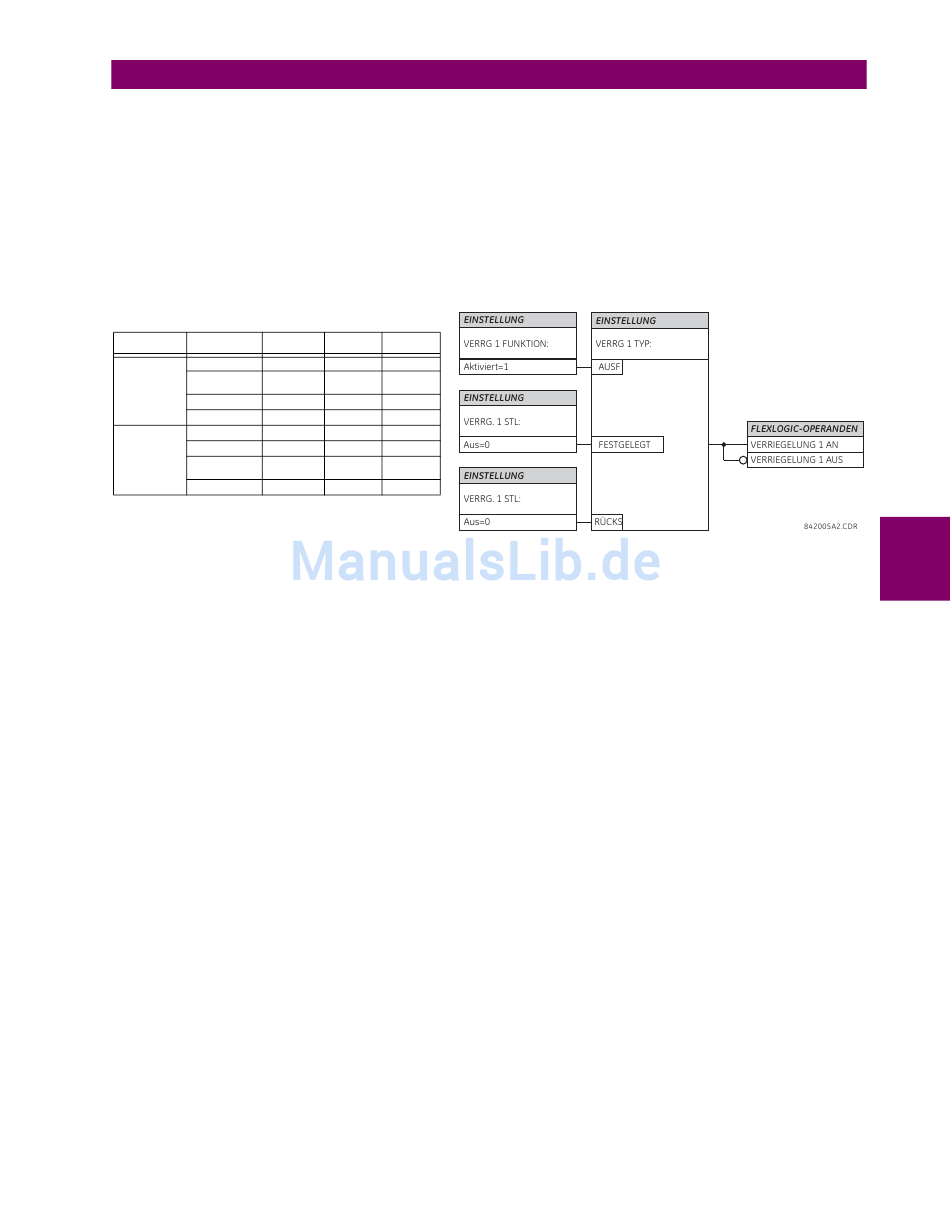

Abbildung 5–55: TABELLE FÜR DEN BETRIEB VON NICHT FLÜCHTIGEN FLIPFLOPS
GE Multilin
FLIPFLOP N
FLIPFLOP N
ON
OFF
EIN
AUS
Vorheriger
Vorheriger
Zustand
Zustand
AUS
EIN
AUS
EIN
EIN
AUS
EIN
AUS
Vorheriger
Vorheriger
Zustand
Zustand
AUS
EIN
(N = 1 bis 16) UND LOGIK
G30 Generatorschutz
5.5 FLEXLOGIC
5
5-157
