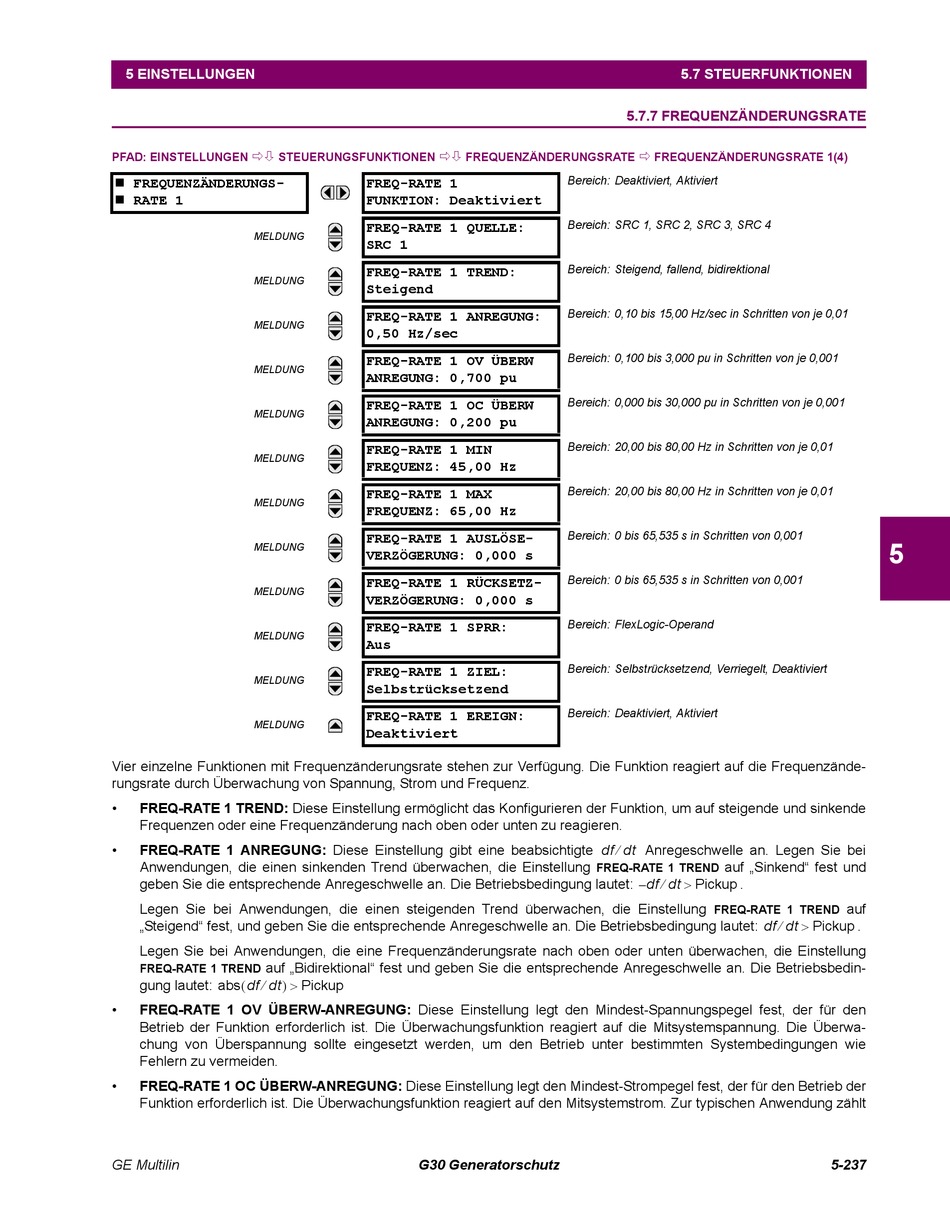

5 EINSTELLUNGEN
PFAD: EINSTELLUNGEN
STEUERUNGSFUNKTIONEN
FREQUENZÄNDERUNGS-
RATE 1
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
Vier einzelne Funktionen mit Frequenzänderungsrate stehen zur Verfügung. Die Funktion reagiert auf die Frequenzände-
rungsrate durch Überwachung von Spannung, Strom und Frequenz.
•
FREQ-RATE 1 TREND: Diese Einstellung ermöglicht das Konfigurieren der Funktion, um auf steigende und sinkende
Frequenzen oder eine Frequenzänderung nach oben oder unten zu reagieren.
•
FREQ-RATE 1 ANREGUNG: Diese Einstellung gibt eine beabsichtigte
Anwendungen, die einen sinkenden Trend überwachen, die Einstellung
geben Sie die entsprechende Anregeschwelle an. Die Betriebsbedingung lautet:
Legen Sie bei Anwendungen, die einen steigenden Trend überwachen, die Einstellung
„Steigend" fest, und geben Sie die entsprechende Anregeschwelle an. Die Betriebsbedingung lautet:
Legen Sie bei Anwendungen, die eine Frequenzänderungsrate nach oben oder unten überwachen, die Einstellung
auf „Bidirektional" fest und geben Sie die entsprechende Anregeschwelle an. Die Betriebsbedin-
FREQ-RATE 1 TREND
gung lautet:
abs df dt
•
FREQ-RATE 1 OV ÜBERW-ANREGUNG: Diese Einstellung legt den Mindest-Spannungspegel fest, der für den
Betrieb der Funktion erforderlich ist. Die Überwachungsfunktion reagiert auf die Mitsystemspannung. Die Überwa-
chung von Überspannung sollte eingesetzt werden, um den Betrieb unter bestimmten Systembedingungen wie
Fehlern zu vermeiden.
•
FREQ-RATE 1 OC ÜBERW-ANREGUNG: Diese Einstellung legt den Mindest-Strompegel fest, der für den Betrieb der
Funktion erforderlich ist. Die Überwachungsfunktion reagiert auf den Mitsystemstrom. Zur typischen Anwendung zählt
GE Multilin
FREQUENZÄNDERUNGSRATE
FREQ-RATE 1
FUNKTION: Deaktiviert
FREQ-RATE 1 QUELLE:
SRC 1
FREQ-RATE 1 TREND:
Steigend
FREQ-RATE 1 ANREGUNG:
0,50 Hz/sec
FREQ-RATE 1 OV ÜBERW
ANREGUNG: 0,700 pu
FREQ-RATE 1 OC ÜBERW
ANREGUNG: 0,200 pu
FREQ-RATE 1 MIN
FREQUENZ: 45,00 Hz
FREQ-RATE 1 MAX
FREQUENZ: 65,00 Hz
FREQ-RATE 1 AUSLÖSE-
VERZÖGERUNG: 0,000 s
FREQ-RATE 1 RÜCKSETZ-
VERZÖGERUNG: 0,000 s
FREQ-RATE 1 SPRR:
Aus
FREQ-RATE 1 ZIEL:
Selbstrücksetzend
FREQ-RATE 1 EREIGN:
Deaktiviert
Pickup
G30 Generatorschutz
5.7 STEUERFUNKTIONEN
5.7.7 FREQUENZÄNDERUNGSRATE
FREQUENZÄNDERUNGSRATE 1(4)
Bereich: Deaktiviert, Aktiviert
Bereich: SRC 1, SRC 2, SRC 3, SRC 4
Bereich: Steigend, fallend, bidirektional
Bereich: 0,10 bis 15,00 Hz/sec in Schritten von je 0,01
Bereich: 0,100 bis 3,000 pu in Schritten von je 0,001
Bereich: 0,000 bis 30,000 pu in Schritten von je 0,001
Bereich: 20,00 bis 80,00 Hz in Schritten von je 0,01
Bereich: 20,00 bis 80,00 Hz in Schritten von je 0,01
Bereich: 0 bis 65,535 s in Schritten von 0,001
Bereich: 0 bis 65,535 s in Schritten von 0,001
Bereich: FlexLogic-Operand
Bereich: Selbstrücksetzend, Verriegelt, Deaktiviert
Bereich: Deaktiviert, Aktiviert
df dt
Anregeschwelle an. Legen Sie bei
auf „Sinkend" fest und
FREQ-RATE 1 TREND
df dt
Pickup
.
–
FREQ-RATE 1 TREND
5
auf
df dt
Pickup
.
5-237
