3.2 VERDRAHTUNG 3 HARDWARE

3.2.8 RS232-FRONTSEITIGE SCHNITTSTELLE

Auf der Bedienfront des G30 befindet sich ein neunpoliger serieller RS232C-Port zur Programmierung mit einem Compu-
ter. Zur Nutzung dieser Schnittstelle wird lediglich ein Computer mit der Software EnerVista UR Setup benötigt, die mit dem
Gerät mitgeliefert wird. Die Verkabelung des RS232-Ports ist in der folgenden Abbildung für Anschlüsse mit 9 und 25 Pins
dargestellt.
Die Baudrate für diesen Port ist fest auf 19.200 bit/s eingestellt.
3

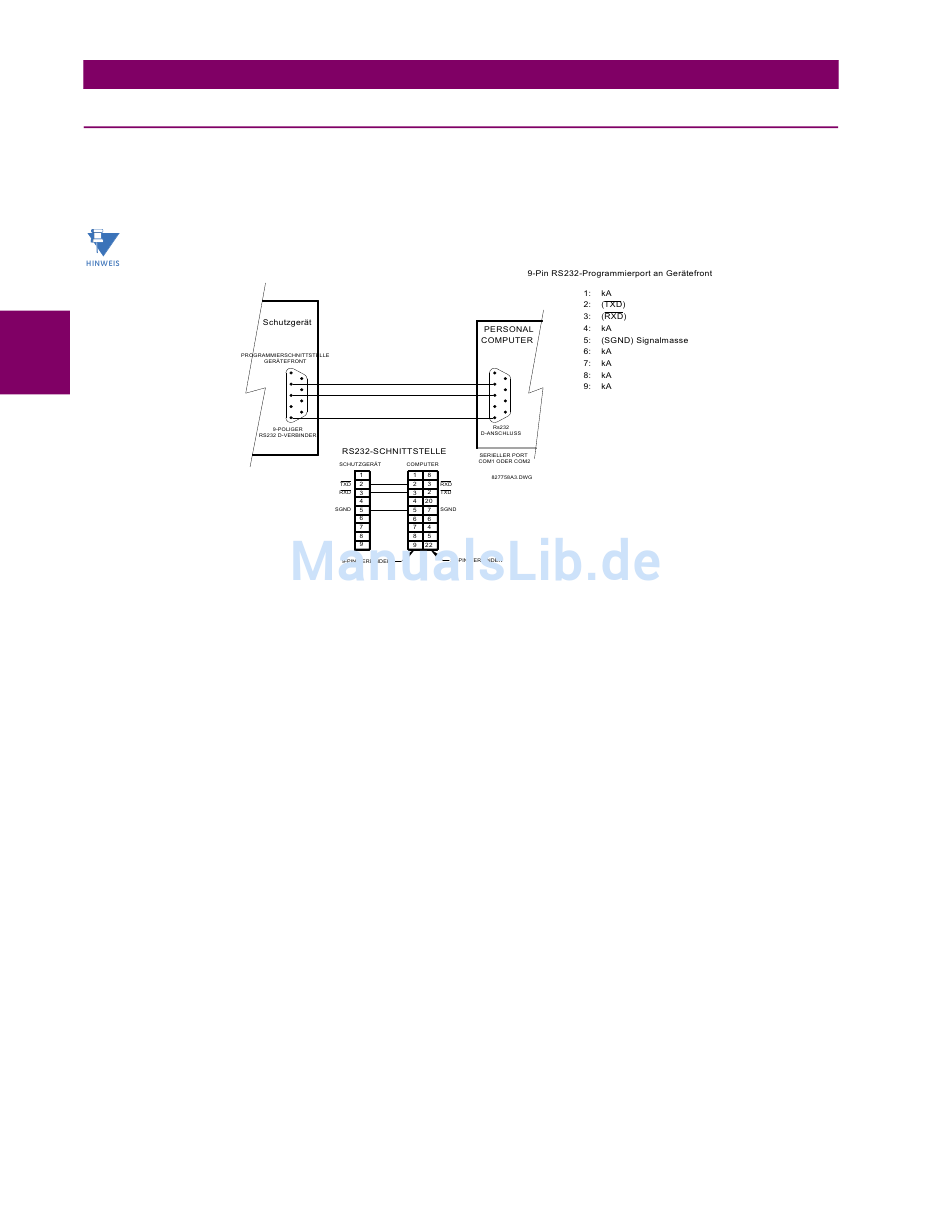

Abbildung 3–23: RS232-PORT AUF DER BEDIENFRONT
