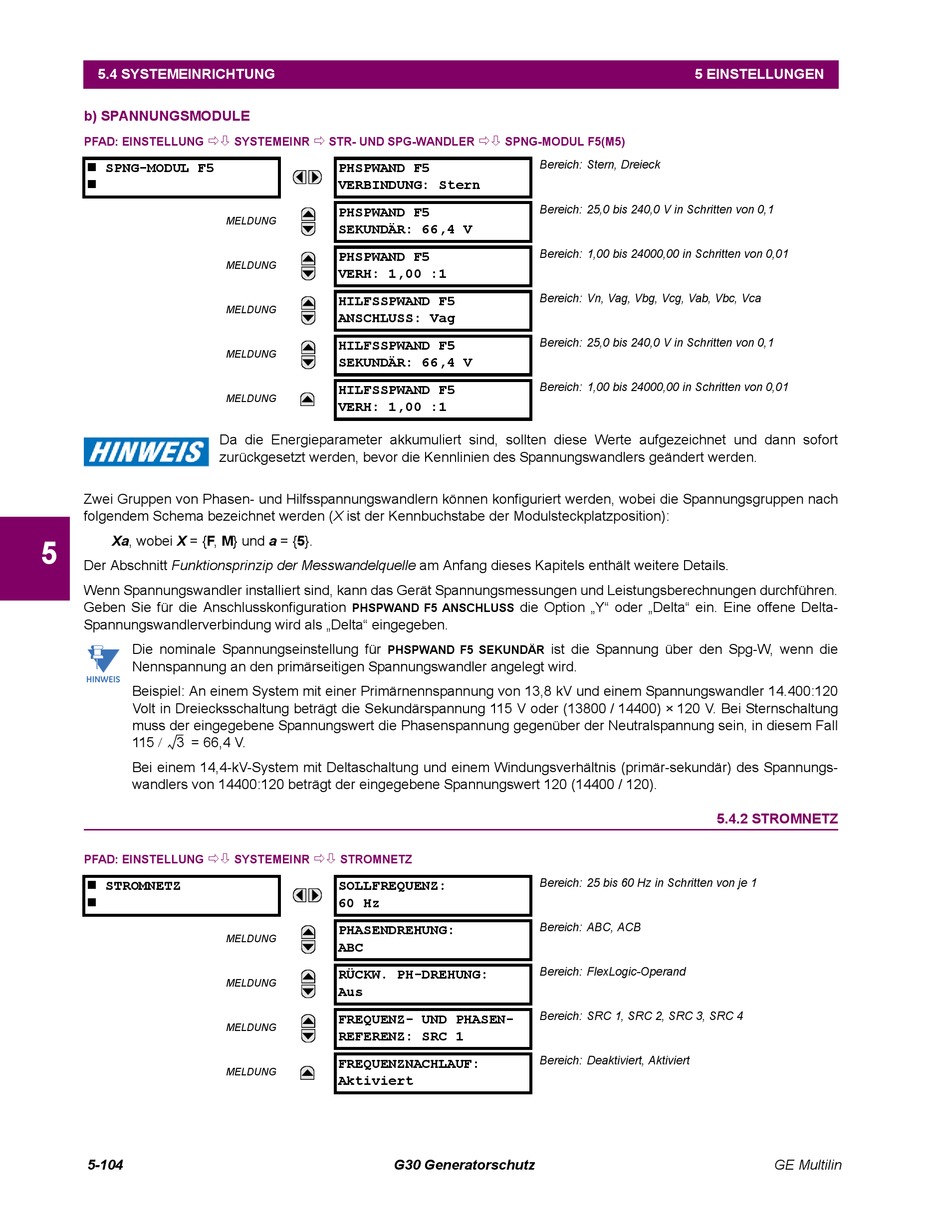

5.4 SYSTEMEINRICHTUNG
b) SPANNUNGSMODULE
PFAD: EINSTELLUNG
SPNG-MODUL F5
Da die Energieparameter akkumuliert sind, sollten diese Werte aufgezeichnet und dann sofort
zurückgesetzt werden, bevor die Kennlinien des Spannungswandlers geändert werden.
Zwei Gruppen von Phasen- und Hilfsspannungswandlern können konfiguriert werden, wobei die Spannungsgruppen nach
folgendem Schema bezeichnet werden (X ist der Kennbuchstabe der Modulsteckplatzposition):
Xa, wobei X = {F, M} und a = {5}.
5
Der Abschnitt Funktionsprinzip der Messwandelquelle am Anfang dieses Kapitels enthält weitere Details.
Wenn Spannungswandler installiert sind, kann das Gerät Spannungsmessungen und Leistungsberechnungen durchführen.
Geben Sie für die Anschlusskonfiguration
Spannungswandlerverbindung wird als „Delta" eingegeben.
Die nominale Spannungseinstellung für
Nennspannung an den primärseitigen Spannungswandler angelegt wird.
Beispiel: An einem System mit einer Primärnennspannung von 13,8 kV und einem Spannungswandler 14.400:120
Volt in Dreiecksschaltung beträgt die Sekundärspannung 115 V oder (13800 / 14400) × 120 V. Bei Sternschaltung
muss der eingegebene Spannungswert die Phasenspannung gegenüber der Neutralspannung sein, in diesem Fall
115
3
= 66,4 V.
Bei einem 14,4-kV-System mit Deltaschaltung und einem Windungsverhältnis (primär-sekundär) des Spannungs-
wandlers von 14400:120 beträgt der eingegebene Spannungswert 120 (14400 / 120).
PFAD: EINSTELLUNG
STROMNETZ
5-104
SYSTEMEINR
STR- UND SPG-WANDLER
PHSPWAND F5
VERBINDUNG: Stern
PHSPWAND F5
MELDUNG
SEKUNDÄR: 66,4 V
PHSPWAND F5
MELDUNG
VERH: 1,00 :1
HILFSSPWAND F5
MELDUNG
ANSCHLUSS: Vag
HILFSSPWAND F5
MELDUNG
SEKUNDÄR: 66,4 V
HILFSSPWAND F5
MELDUNG
VERH: 1,00 :1
PHSPWAND F5 ANSCHLUSS
PHSPWAND F5 SEKUNDÄR
SYSTEMEINR
STROMNETZ
SOLLFREQUENZ:
60 Hz
PHASENDREHUNG:
MELDUNG
ABC
RÜCKW. PH-DREHUNG:
MELDUNG
Aus
FREQUENZ- UND PHASEN-
MELDUNG
REFERENZ: SRC 1
FREQUENZNACHLAUF:
MELDUNG
Aktiviert
G30 Generatorschutz
SPNG-MODUL F5(M5)
Bereich: Stern, Dreieck
Bereich: 25,0 bis 240,0 V in Schritten von 0,1
Bereich: 1,00 bis 24000,00 in Schritten von 0,01
Bereich: Vn, Vag, Vbg, Vcg, Vab, Vbc, Vca
Bereich: 25,0 bis 240,0 V in Schritten von 0,1
Bereich: 1,00 bis 24000,00 in Schritten von 0,01
die Option „Y" oder „Delta" ein. Eine offene Delta-
ist die Spannung über den Spg-W, wenn die
Bereich: 25 bis 60 Hz in Schritten von je 1
Bereich: ABC, ACB
Bereich: FlexLogic-Operand
Bereich: SRC 1, SRC 2, SRC 3, SRC 4
Bereich: Deaktiviert, Aktiviert
5 EINSTELLUNGEN
5.4.2 STROMNETZ
GE Multilin
