3 HARDWARE
3.1 BESCHREIBUNG
b) VERTIKALE EINHEITEN
Der G30 Generatorschutz ist in verkleinerter Ausführung (¾ der Größe) für die vertikale Montage und mit einer abnehmba-
ren Bedienfront lieferbar. Die Bedienfront kann bei der Bestellung in normaler oder erweiterter Ausführung gewählt werden.
Auf der erweiterten Bedienfront befinden sich zusätzliche parametrierbare Funktionstaste und LED-Anzeigen.
Das modulare Konzept ermöglicht die einfache Erweiterung und Reparatur durch einen qualifizierten Servicetechniker.
Die Bedienfront ist mit einem Scharnier versehen, sodass die herausnehmbaren Module leicht zu erreichen sind. Auch lässt
sich die Bedienfront abnehmen um das Gerät in einer Schranktür mit begrenztem Platz auf der Rückseite, zu montieren.
Unten sind die Gehäuseabmessungen und die Ausschnittdetails für den Schalttafeleinbau dargestellt. Wenn Sie die Posi-
tion des Schalttafelausschnitt planen, achten Sie darauf, dass sich die Bedienfront so aufschwenken lassen muss, dass sie
nicht an benachbarte Komponenten stößt.
Das Gerät muss so montiert werden, dass die Bedienfront halbbündig mit der Schalttafel oder der Schaltschranktür
abschließt. Der Bediener muss das Tastenfeld und die RS232-Kommunikationsschnittstelle erreichen können. Das Gerät
3
wird mit vier mitgelieferten Schrauben an der Einbauposition gesichert.

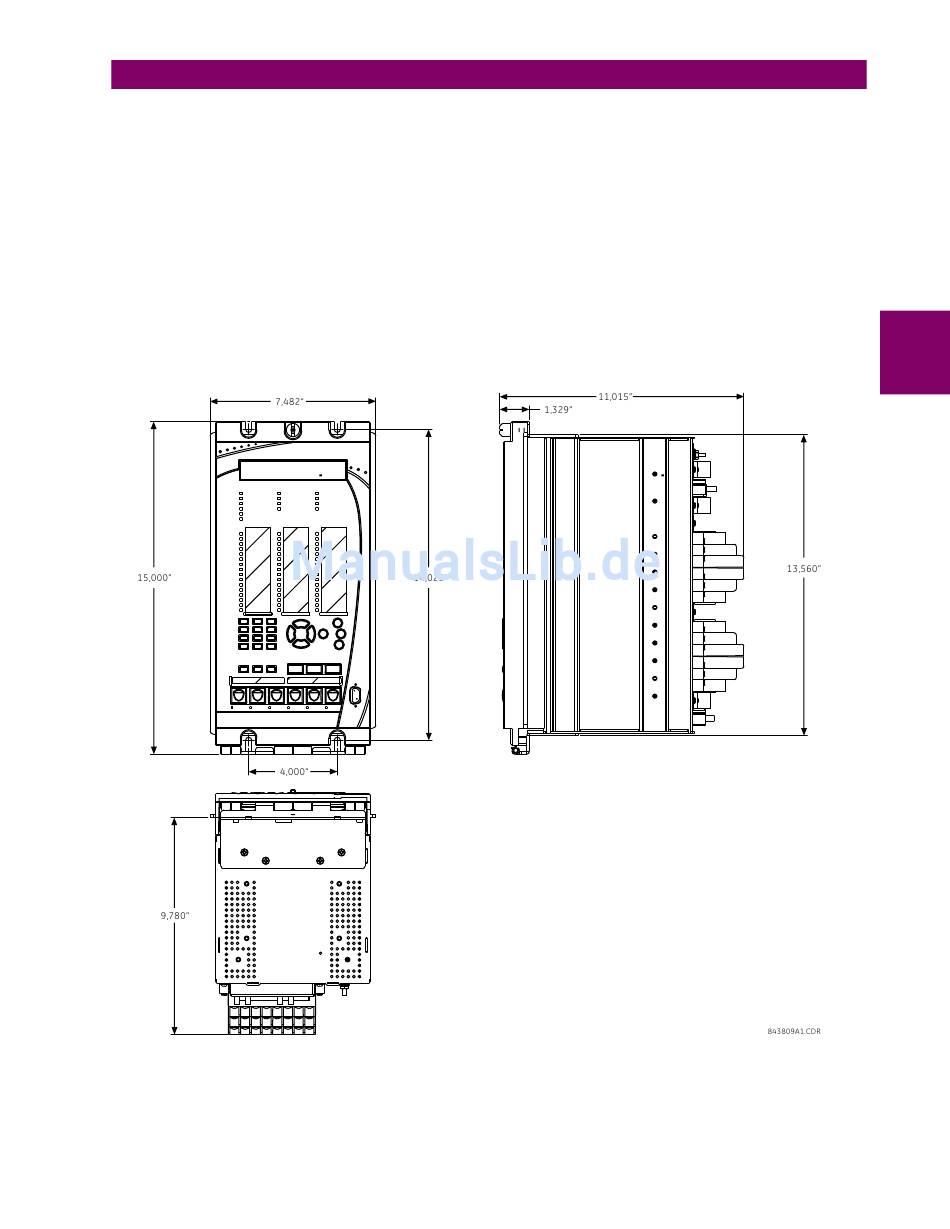

Abbildung 3–4: G30 VERTIKALE ABMESSUNGEN (ERWEITERTE BEDIENFRONT)
GE Multilin
G30 Generatorschutz
3-3
