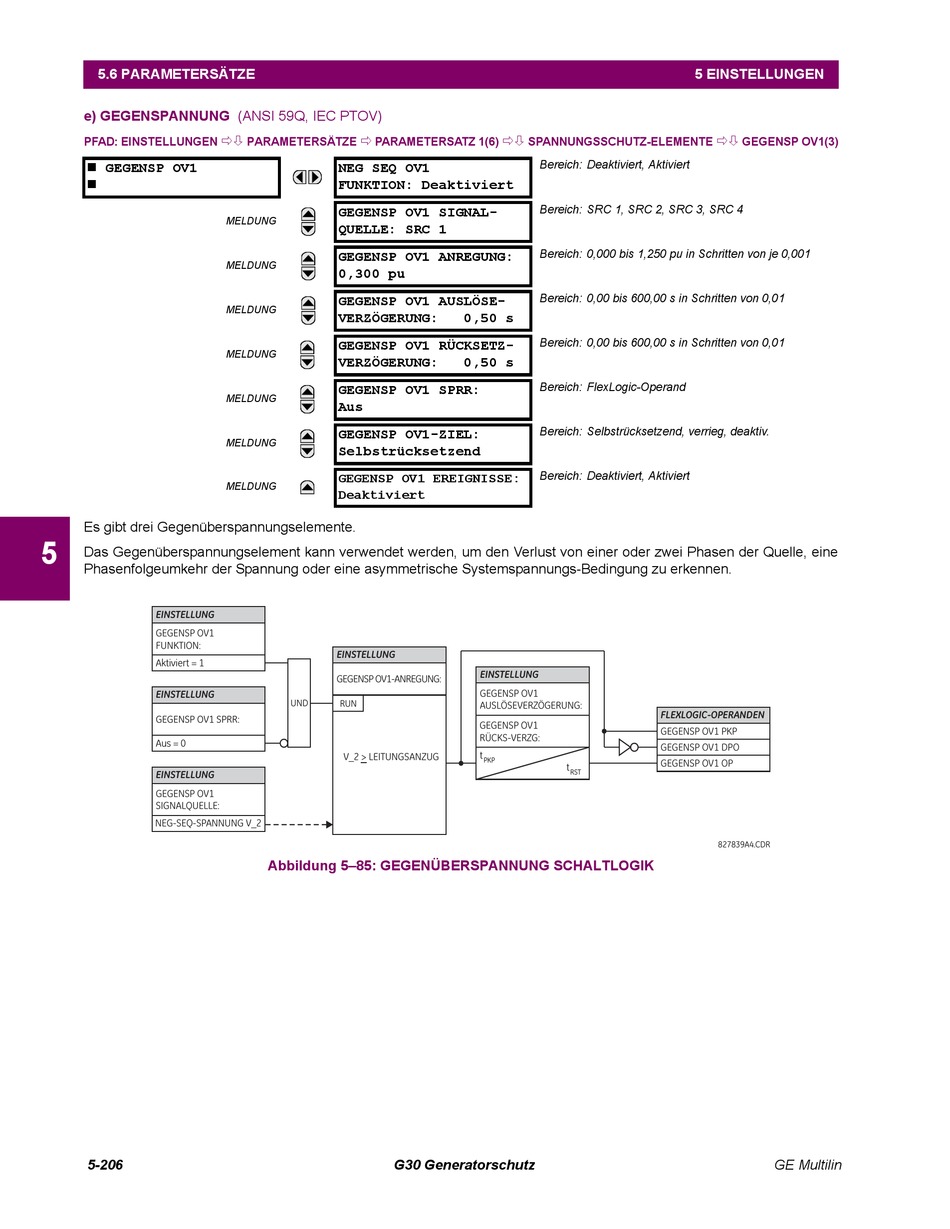

5.6 PARAMETERSÄTZE
e) GEGENSPANNUNG (ANSI 59Q, IEC PTOV)
PFAD: EINSTELLUNGEN
 GEGENSP OV1

Es gibt drei Gegenüberspannungselemente.
5
Das Gegenüberspannungselement kann verwendet werden, um den Verlust von einer oder zwei Phasen der Quelle, eine
Phasenfolgeumkehr der Spannung oder eine asymmetrische Systemspannungs-Bedingung zu erkennen.
5-206
 
PARAMETERSÄTZE PARAMETERSATZ 1(6)
NEG SEQ OV1
FUNKTION: Deaktiviert
GEGENSP OV1 SIGNAL-
MELDUNG
QUELLE: SRC 1
GEGENSP OV1 ANREGUNG:
MELDUNG
0,300 pu
GEGENSP OV1 AUSLÖSE-
MELDUNG
VERZÖGERUNG:
GEGENSP OV1 RÜCKSETZ-
MELDUNG
VERZÖGERUNG:
GEGENSP OV1 SPRR:
MELDUNG
Aus
GEGENSP OV1-ZIEL:
MELDUNG
Selbstrücksetzend
GEGENSP OV1 EREIGNISSE:
MELDUNG
Deaktiviert
Abbildung 5–85: GEGENÜBERSPANNUNG SCHALTLOGIK
G30 Generatorschutz

SPANNUNGSSCHUTZ-ELEMENTE
Bereich: Deaktiviert, Aktiviert
Bereich: SRC 1, SRC 2, SRC 3, SRC 4
Bereich: 0,000 bis 1,250 pu in Schritten von je 0,001
Bereich: 0,00 bis 600,00 s in Schritten von 0,01
0,50 s
Bereich: 0,00 bis 600,00 s in Schritten von 0,01
0,50 s
Bereich: FlexLogic-Operand
Bereich: Selbstrücksetzend, verrieg, deaktiv.
Bereich: Deaktiviert, Aktiviert
5 EINSTELLUNGEN

GEGENSP OV1(3)
