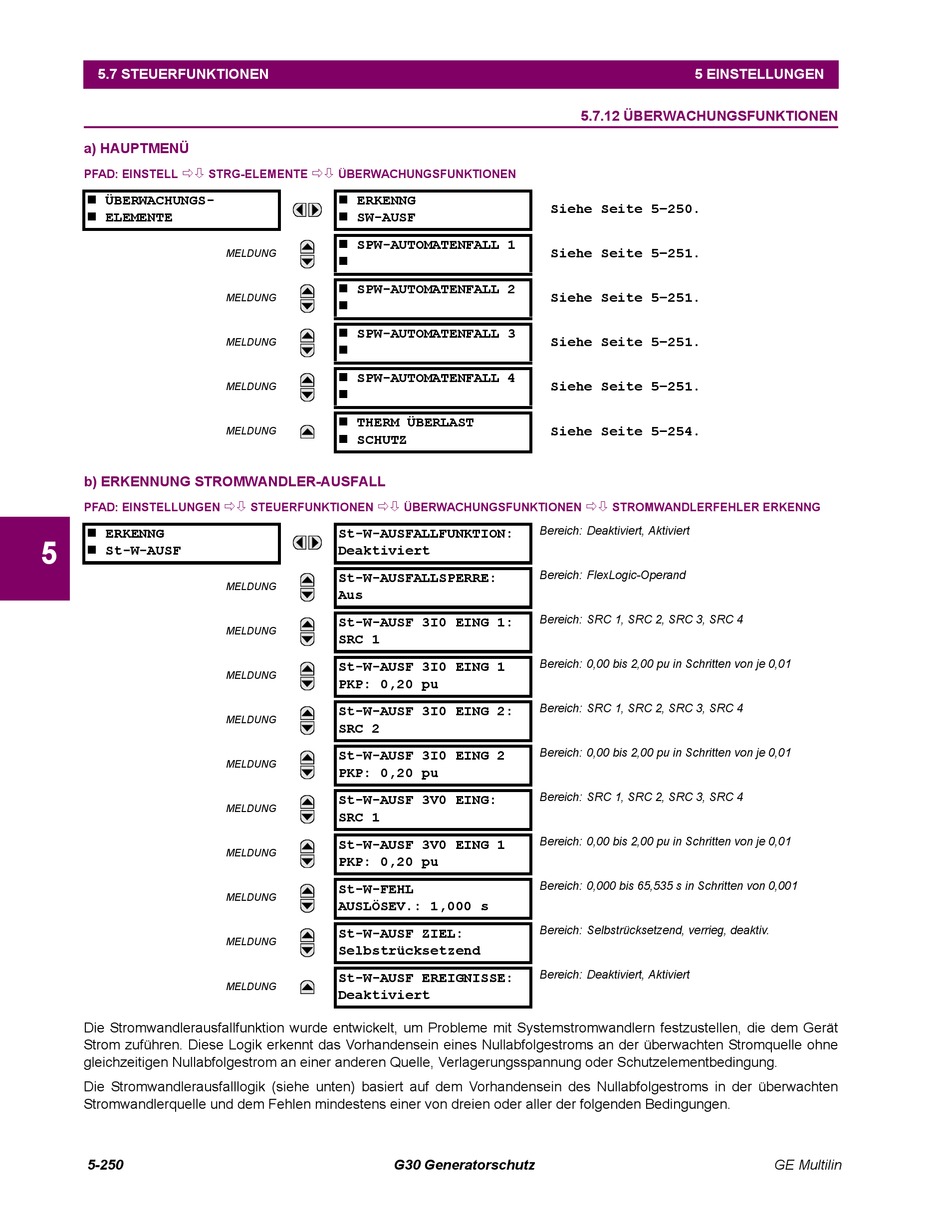

5.7 STEUERFUNKTIONEN
a) HAUPTMENÜ

PFAD: EINSTELL STRG-ELEMENTE
 ÜBERWACHUNGS-
 ELEMENTE
b) ERKENNUNG STROMWANDLER-AUSFALL
PFAD: EINSTELLUNGEN
 ERKENNG
5
 St-W-AUSF
Die Stromwandlerausfallfunktion wurde entwickelt, um Probleme mit Systemstromwandlern festzustellen, die dem Gerät
Strom zuführen. Diese Logik erkennt das Vorhandensein eines Nullabfolgestroms an der überwachten Stromquelle ohne
gleichzeitigen Nullabfolgestrom an einer anderen Quelle, Verlagerungsspannung oder Schutzelementbedingung.
Die Stromwandlerausfalllogik (siehe unten) basiert auf dem Vorhandensein des Nullabfolgestroms in der überwachten
Stromwandlerquelle und dem Fehlen mindestens einer von dreien oder aller der folgenden Bedingungen.
5-250

ÜBERWACHUNGSFUNKTIONEN
 ERKENNG
 SW-AUSF
 SPW-AUTOMATENFALL 1
MELDUNG

 SPW-AUTOMATENFALL 2
MELDUNG

 SPW-AUTOMATENFALL 3
MELDUNG

 SPW-AUTOMATENFALL 4
MELDUNG

 THERM ÜBERLAST
MELDUNG
 SCHUTZ
 
STEUERFUNKTIONEN

St-W-AUSFALLFUNKTION:

Deaktiviert
St-W-AUSFALLSPERRE:
MELDUNG
Aus
St-W-AUSF 3I0 EING 1:
MELDUNG
SRC 1
St-W-AUSF 3I0 EING 1
MELDUNG
PKP: 0,20 pu
St-W-AUSF 3I0 EING 2:
MELDUNG
SRC 2
St-W-AUSF 3I0 EING 2
MELDUNG
PKP: 0,20 pu
St-W-AUSF 3V0 EING:
MELDUNG
SRC 1
St-W-AUSF 3V0 EING 1
MELDUNG
PKP: 0,20 pu
St-W-FEHL
MELDUNG
AUSLÖSEV.: 1,000 s
St-W-AUSF ZIEL:
MELDUNG
Selbstrücksetzend
St-W-AUSF EREIGNISSE:
MELDUNG
Deaktiviert
G30 Generatorschutz
5.7.12 ÜBERWACHUNGSFUNKTIONEN
Siehe Seite 5–250.
Siehe Seite 5–251.
Siehe Seite 5–251.
Siehe Seite 5–251.
Siehe Seite 5–251.
Siehe Seite 5–254.
ÜBERWACHUNGSFUNKTIONEN
Bereich: Deaktiviert, Aktiviert
Bereich: FlexLogic-Operand
Bereich: SRC 1, SRC 2, SRC 3, SRC 4
Bereich: 0,00 bis 2,00 pu in Schritten von je 0,01
Bereich: SRC 1, SRC 2, SRC 3, SRC 4
Bereich: 0,00 bis 2,00 pu in Schritten von je 0,01
Bereich: SRC 1, SRC 2, SRC 3, SRC 4
Bereich: 0,00 bis 2,00 pu in Schritten von je 0,01
Bereich: 0,000 bis 65,535 s in Schritten von 0,001
Bereich: Selbstrücksetzend, verrieg, deaktiv.
Bereich: Deaktiviert, Aktiviert
5 EINSTELLUNGEN

STROMWANDLERFEHLER ERKENNG
GE Multilin
