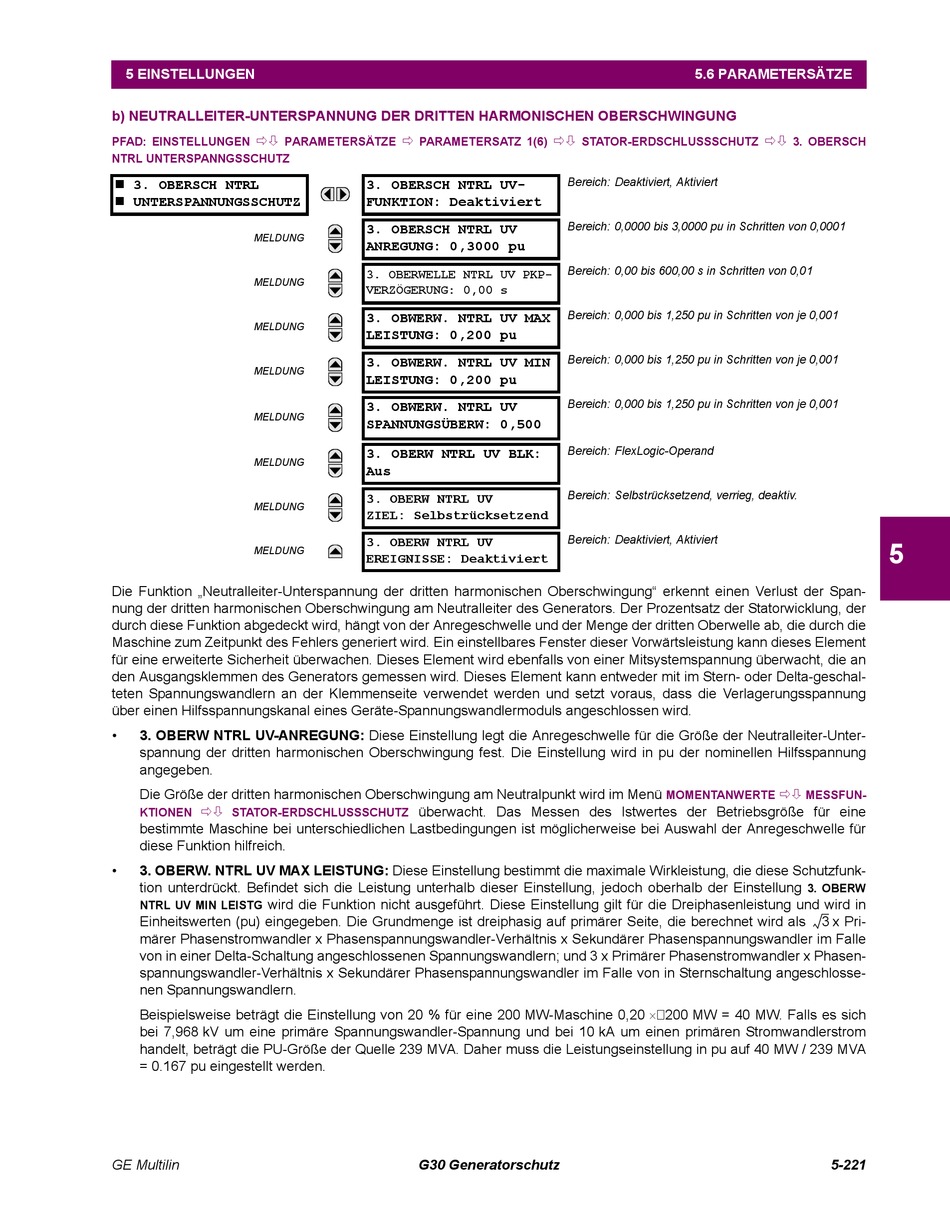

5 EINSTELLUNGEN
b) NEUTRALLEITER-UNTERSPANNUNG DER DRITTEN HARMONISCHEN OBERSCHWINGUNG
PFAD: EINSTELLUNGEN
PARAMETERSÄTZE
NTRL UNTERSPANNGSSCHUTZ
3. OBERSCH NTRL
UNTERSPANNUNGSSCHUTZ
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
Die Funktion „Neutralleiter-Unterspannung der dritten harmonischen Oberschwingung" erkennt einen Verlust der Span-
nung der dritten harmonischen Oberschwingung am Neutralleiter des Generators. Der Prozentsatz der Statorwicklung, der
durch diese Funktion abgedeckt wird, hängt von der Anregeschwelle und der Menge der dritten Oberwelle ab, die durch die
Maschine zum Zeitpunkt des Fehlers generiert wird. Ein einstellbares Fenster dieser Vorwärtsleistung kann dieses Element
für eine erweiterte Sicherheit überwachen. Dieses Element wird ebenfalls von einer Mitsystemspannung überwacht, die an
den Ausgangsklemmen des Generators gemessen wird. Dieses Element kann entweder mit im Stern- oder Delta-geschal-
teten Spannungswandlern an der Klemmenseite verwendet werden und setzt voraus, dass die Verlagerungsspannung
über einen Hilfsspannungskanal eines Geräte-Spannungswandlermoduls angeschlossen wird.
•
3. OBERW NTRL UV-ANREGUNG: Diese Einstellung legt die Anregeschwelle für die Größe der Neutralleiter-Unter-
spannung der dritten harmonischen Oberschwingung fest. Die Einstellung wird in pu der nominellen Hilfsspannung
angegeben.
Die Größe der dritten harmonischen Oberschwingung am Neutralpunkt wird im Menü
KTIONEN
STATOR-ERDSCHLUSSSCHUTZ
bestimmte Maschine bei unterschiedlichen Lastbedingungen ist möglicherweise bei Auswahl der Anregeschwelle für
diese Funktion hilfreich.
•
3. OBERW. NTRL UV MAX LEISTUNG: Diese Einstellung bestimmt die maximale Wirkleistung, die diese Schutzfunk-
tion unterdrückt. Befindet sich die Leistung unterhalb dieser Einstellung, jedoch oberhalb der Einstellung
wird die Funktion nicht ausgeführt. Diese Einstellung gilt für die Dreiphasenleistung und wird in
NTRL UV MIN LEISTG
Einheitswerten (pu) eingegeben. Die Grundmenge ist dreiphasig auf primärer Seite, die berechnet wird als
märer Phasenstromwandler x Phasenspannungswandler-Verhältnis x Sekundärer Phasenspannungswandler im Falle
von in einer Delta-Schaltung angeschlossenen Spannungswandlern; und 3 x Primärer Phasenstromwandler x Phasen-
spannungswandler-Verhältnis x Sekundärer Phasenspannungswandler im Falle von in Sternschaltung angeschlosse-
nen Spannungswandlern.
Beispielsweise beträgt die Einstellung von 20 % für eine 200 MW-Maschine 0,20 200 MW = 40 MW. Falls es sich
bei 7,968 kV um eine primäre Spannungswandler-Spannung und bei 10 kA um einen primären Stromwandlerstrom
handelt, beträgt die PU-Größe der Quelle 239 MVA. Daher muss die Leistungseinstellung in pu auf 40 MW / 239 MVA
= 0.167 pu eingestellt werden.
GE Multilin
PARAMETERSATZ 1(6)
3. OBERSCH NTRL UV-
FUNKTION: Deaktiviert
3. OBERSCH NTRL UV
ANREGUNG: 0,3000 pu
3. OBERWELLE NTRL UV PKP-
VERZÖGERUNG: 0,00 s
3. OBWERW. NTRL UV MAX
LEISTUNG: 0,200 pu
3. OBWERW. NTRL UV MIN
LEISTUNG: 0,200 pu
3. OBWERW. NTRL UV
SPANNUNGSÜBERW: 0,500
3. OBERW NTRL UV BLK:
Aus
3. OBERW NTRL UV
ZIEL: Selbstrücksetzend
3. OBERW NTRL UV
EREIGNISSE: Deaktiviert
überwacht. Das Messen des Istwertes der Betriebsgröße für eine
G30 Generatorschutz
5.6 PARAMETERSÄTZE
STATOR-ERDSCHLUSSSCHUTZ
Bereich: Deaktiviert, Aktiviert
Bereich: 0,0000 bis 3,0000 pu in Schritten von 0,0001
Bereich: 0,00 bis 600,00 s in Schritten von 0,01
Bereich: 0,000 bis 1,250 pu in Schritten von je 0,001
Bereich: 0,000 bis 1,250 pu in Schritten von je 0,001
Bereich: 0,000 bis 1,250 pu in Schritten von je 0,001
Bereich: FlexLogic-Operand
Bereich: Selbstrücksetzend, verrieg, deaktiv.
Bereich: Deaktiviert, Aktiviert
MOMENTANWERTE
3. OBERSCH
5
MESSFUN-
3. OBERW
3
x Pri-
5-221
