5 EINSTELLUNGEN
Die inversen Volt-/Hertz-Kurven A werden unten angezeigt.

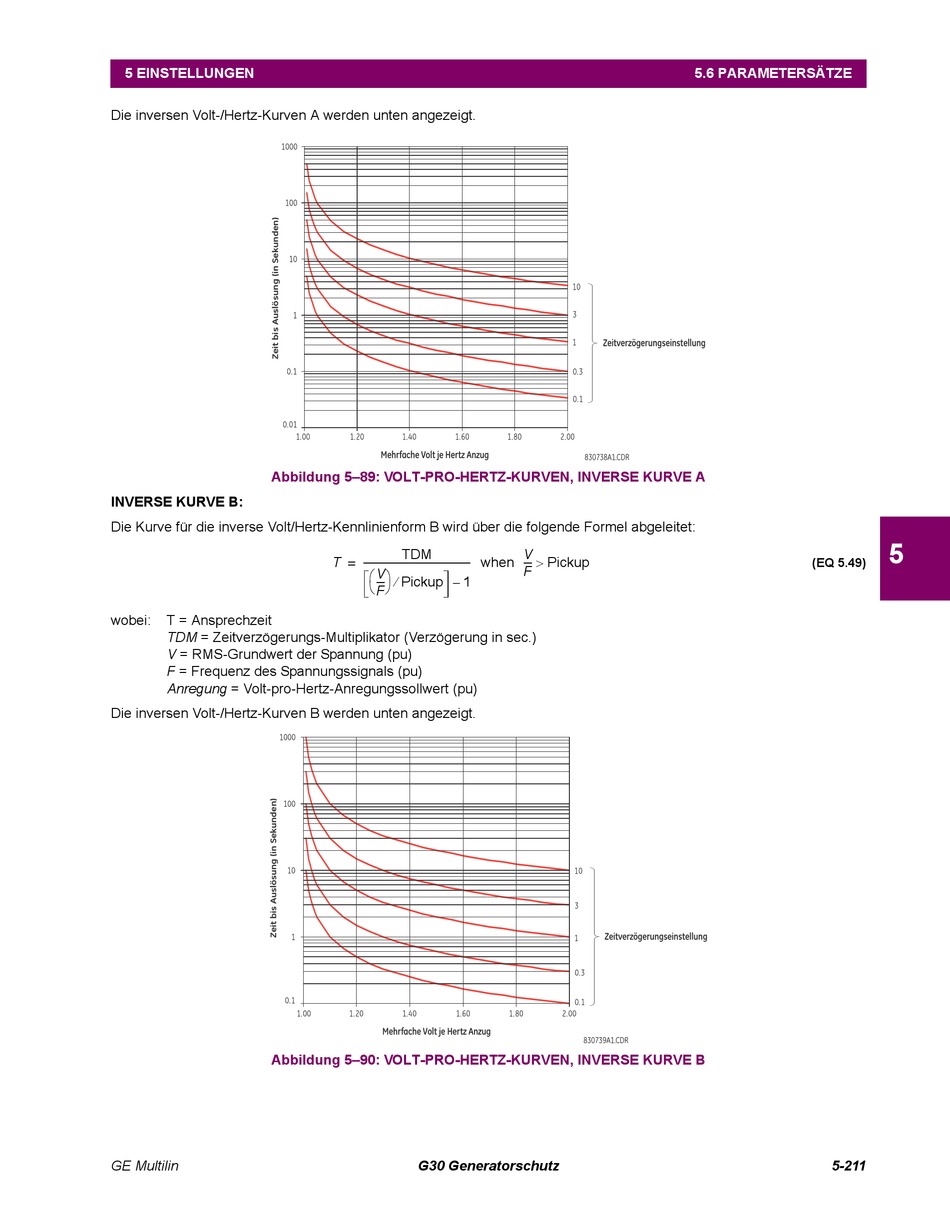

Abbildung 5–89: VOLT-PRO-HERTZ-KURVEN, INVERSE KURVE A
INVERSE KURVE B:
Die Kurve für die inverse Volt/Hertz-Kennlinienform B wird über die folgende Formel abgeleitet:
wobei: T = Ansprechzeit
TDM = Zeitverzögerungs-Multiplikator (Verzögerung in sec.)
V = RMS-Grundwert der Spannung (pu)
F = Frequenz des Spannungssignals (pu)
Anregung = Volt-pro-Hertz-Anregungssollwert (pu)
Die inversen Volt-/Hertz-Kurven B werden unten angezeigt.
Abbildung 5–90: VOLT-PRO-HERTZ-KURVEN, INVERSE KURVE B
GE Multilin
TDM
T --------------------------------------------- - when
=
V
  Pickup

--- -
1
–
 
F
G30 Generatorschutz
5.6 PARAMETERSÄTZE
V

--- - Pickup
F
5
(EQ 5.49)
