5.5 FLEXLOGIC
Durch Niederschrift der Parameter in numerischer Reihenfolge ergibt sich nun die Gleichung für den virtuellen Ausgang 3:
[95] DIG ELEM 2 OP
[96] Cont Ip H1c On
[97] NOT
[98] AND(2)
[99] = Virt Op 3
Nunmehr besteht die Möglichkeit, zu verifizieren, dass diese Auswahl von Parametern die erforderliche Logik generiert,
indem der Parametersatz in ein Logikdiagramm umgewandelt wird. Das Ergebnis dieses Prozesses ist nachstehend dar-
gestellt und wird zur Kontrolle mit dem Logikdiagramm für den virtuellen Ausgang 3 verglichen.

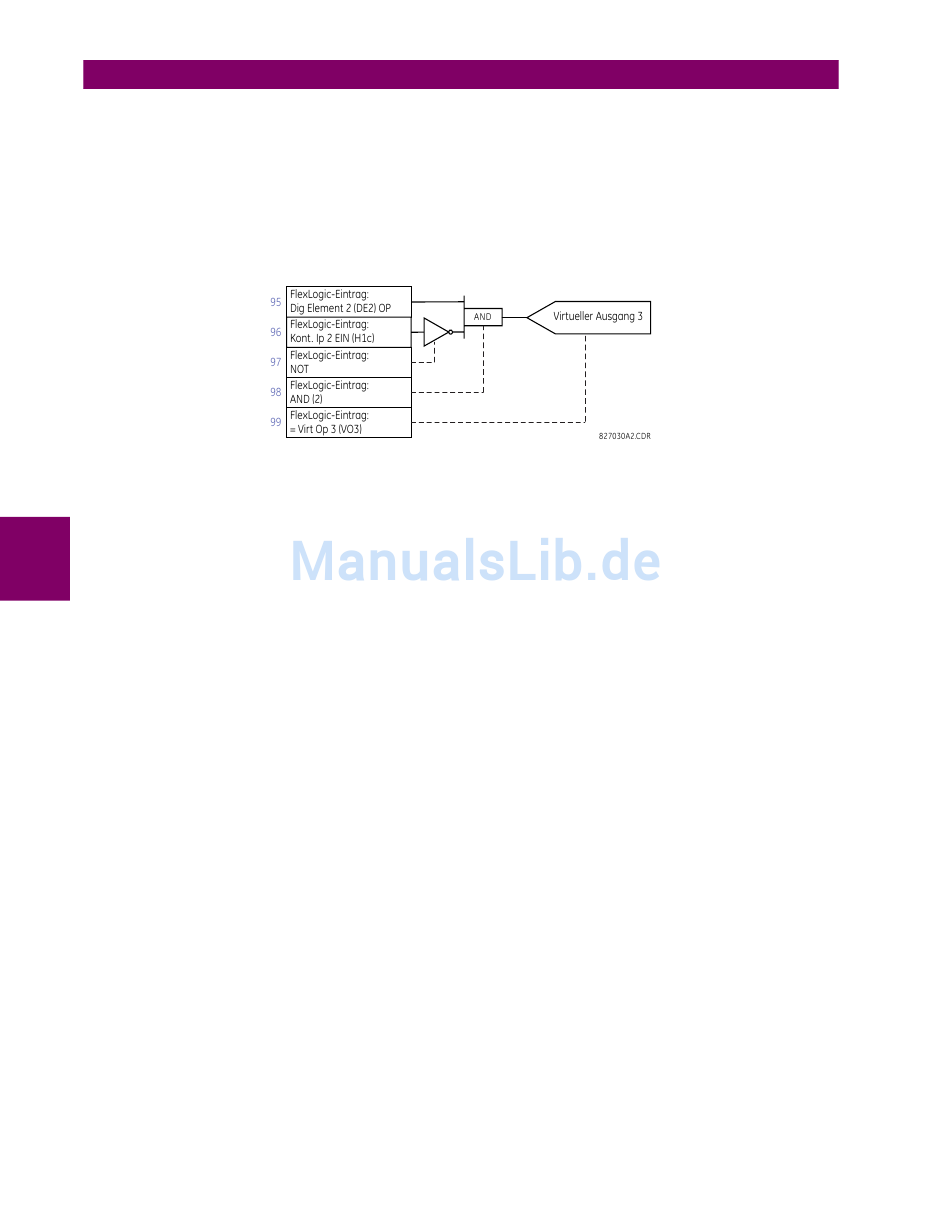

Abbildung 5–50: FLEXLOGIC-GLEICHUNG FÜR DEN VIRTUELLEN AUSGANG 3
6.
Wiederholen Sie den vorstehend für den virtuellen Ausgang 3 beschriebenen Prozess, und wählen Sie die FlexLogic-
Parameter für den virtuellen Ausgang 4.
99: Der finale Ausgang der Gleichung ist der virtuelle Ausgang 4, der durch den Operator „= Virt Op 4" erstellt wird.
5
98: Der dem Ausgang vorangehende Operator ist Timer 2, der Operand lautet somit „Timer 2". Beachten Sie bitte,
dass die für den Timer benötigten Einstellungen im Abschnitt für die Timer-Programmierung festgelegt werden.
98: Der dem Timer 2 Ausgang vorangehende Operator ist das OR-Gatter 2 mit drei Eingängen, was dem Parameter
„OR(3)" entspricht.
96: Der untere Eingang für das OR-Gatter 2 ist der Operand „Kont Ip H1c Ein".
96: Der mittlere Eingang für das OR-Gatter 2 ist der Operand „TIMER 1".
96: Der Eingang für Timer 1 ist der Operand „Virt Op 3 EIN".
93: Der obere Eingang für das OR-Gatter 2 ist der Operand FLIPFLOP (S,R).
92: Ein Flipflop verfügt über zwei Eingänge. Der dem Rücksetzeingang dem Flipflop unmittelbar vorangehende
Eingang ist der Ausgang des OR-Gatters 1, eines OR-Gatters mit vier Eingängen, was dem Parameter „OR(4)"
entspricht.
96: Der untere Eingang des OR-Gatters 1 ist der Operand „Virt Op 3 EIN".
96: Der nächsthöhere Eingang für das OR-Gatter 2 ist der Operand „XOR(2)".
96: Der untere Eingang für das XOR-Gatter ist der Operand „DIG ELEM 1 PKP".
88: Der obere Eingang für das XOR-Gatter ist der Operand „Virt Ip 1 EIN".
87: Der Eingang unmittelbar unterhalb des oberen Eingangs für das OR-Gatter 1 ist der Operand „Virt Op 2 EIN".
86: Der obere Eingang für das OR-Gatter 1 ist der Operand„Virt Op 1 EIN".
85: Der letzte Parameter wird zum Setzen des Flipflops verwendet; es handelt sich um den Operanden „Virt Op 4 EIN".
Die Gleichung für den virtuellen Ausgang 4 lautet somit:
[85] Virt Op 4 ON
[86] Virt Op 1 ON
[87] Virt Op 2 ON
[88] Virt Ip 1 ON
[89] DIG ELEM 1 PKP
[90] XOR(2)
[91] Virt Op 3 ON
