3 HARDWARE 3.2 VERDRAHTUNG

3.2.9 CPU-KOMMUNIKATIONS-PORTS

a) OPTIONEN
Zusätzlich zum RS232-Port an der Bedienfront bietet das G30 eine RS485-Kommunikationsschnittstelle auf der Rückseite.
Die CPU-Module benötigen keine Erdung zum Überspannungsschutz.
3

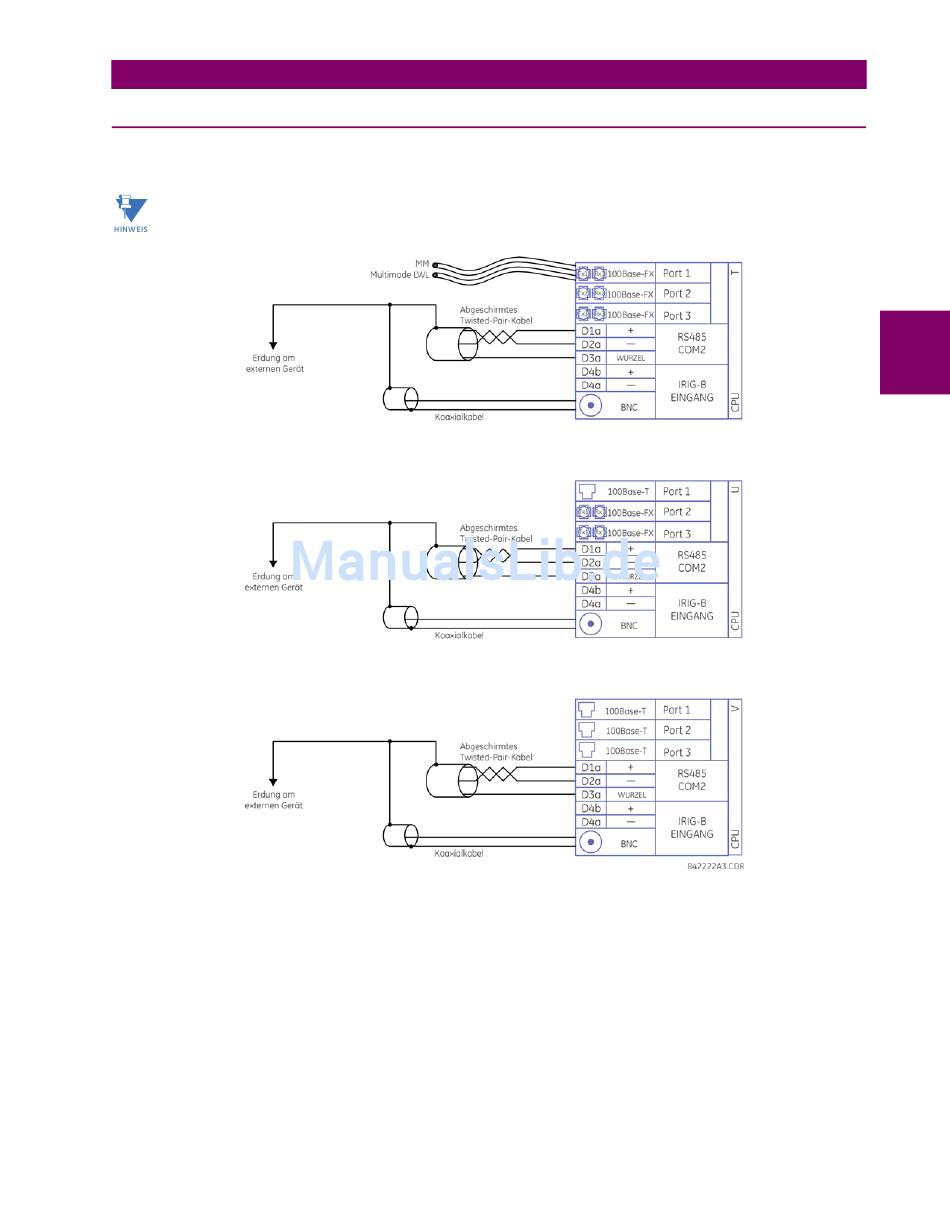

Abbildung 3–24: VERDRAHTUNG DER KOMMUNIKATIONSCHNITTSTELLEN AN DEN CPU MODULEN
