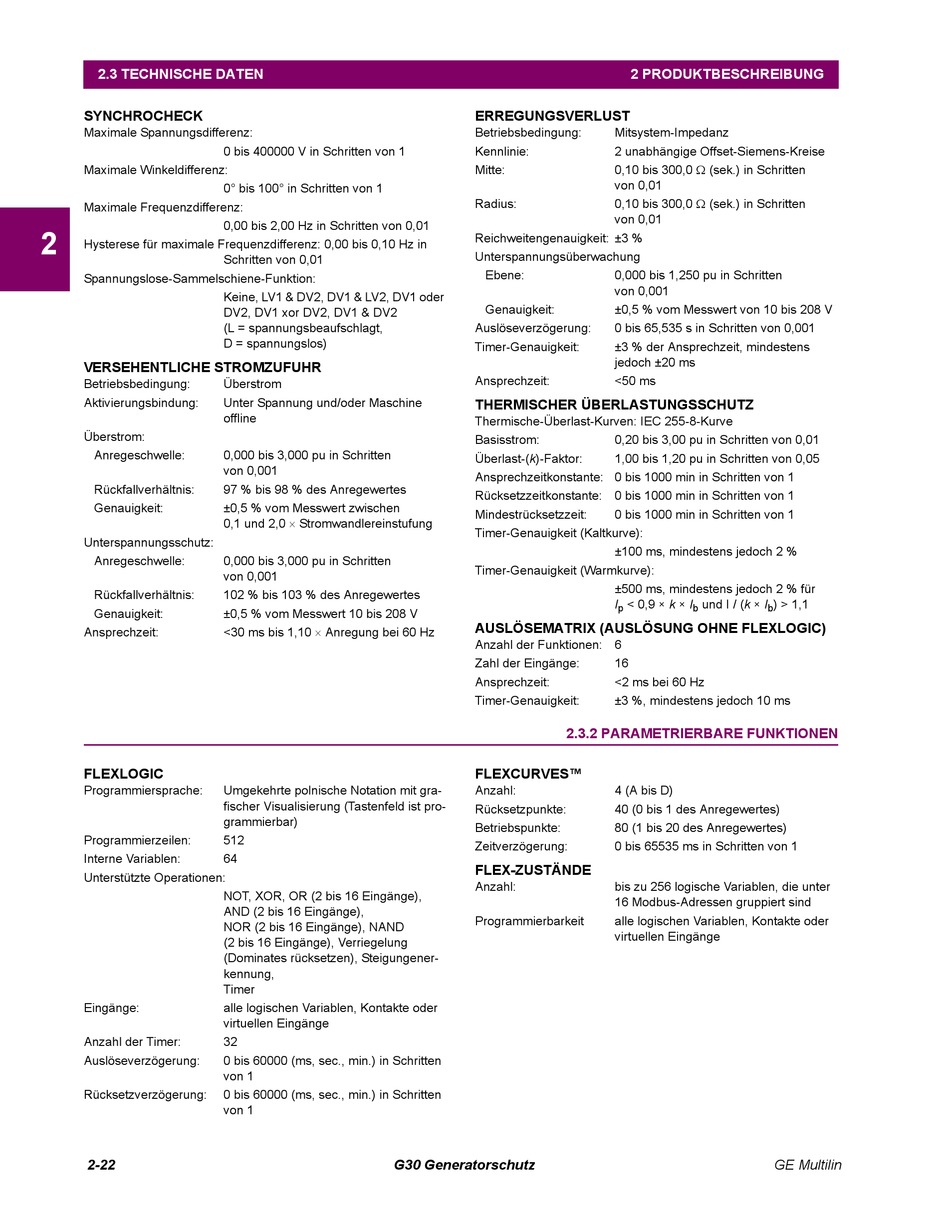

2.3 TECHNISCHE DATEN
SYNCHROCHECK
Maximale Spannungsdifferenz:
Maximale Winkeldifferenz:
Maximale Frequenzdifferenz:
2
Hysterese für maximale Frequenzdifferenz: 0,00 bis 0,10 Hz in
Spannungslose-Sammelschiene-Funktion:
VERSEHENTLICHE STROMZUFUHR
Betriebsbedingung:
Aktivierungsbindung:
Überstrom:
Anregeschwelle:
Rückfallverhältnis:
Genauigkeit:
Unterspannungsschutz:
Anregeschwelle:
Rückfallverhältnis:
Genauigkeit:
Ansprechzeit:
FLEXLOGIC
Programmiersprache:
Programmierzeilen:
Interne Variablen:
Unterstützte Operationen:
Eingänge:
Anzahl der Timer:
Auslöseverzögerung:
Rücksetzverzögerung:
2-22
0 bis 400000 V in Schritten von 1
0° bis 100° in Schritten von 1
0,00 bis 2,00 Hz in Schritten von 0,01
Schritten von 0,01
Keine, LV1 & DV2, DV1 & LV2, DV1 oder
DV2, DV1 xor DV2, DV1 & DV2
(L = spannungsbeaufschlagt,
D = spannungslos)
Überstrom
Unter Spannung und/oder Maschine
offline
0,000 bis 3,000 pu in Schritten
von 0,001
97 % bis 98 % des Anregewertes
±0,5 % vom Messwert zwischen
0,1 und 2,0 Stromwandlereinstufung
0,000 bis 3,000 pu in Schritten
von 0,001
102 % bis 103 % des Anregewertes
±0,5 % vom Messwert 10 bis 208 V
<30 ms bis 1,10 Anregung bei 60 Hz
Umgekehrte polnische Notation mit gra-
fischer Visualisierung (Tastenfeld ist pro-
grammierbar)
512
64
NOT, XOR, OR (2 bis 16 Eingänge),
AND (2 bis 16 Eingänge),
NOR (2 bis 16 Eingänge), NAND
(2 bis 16 Eingänge), Verriegelung
(Dominates rücksetzen), Steigungener-
kennung,
Timer
alle logischen Variablen, Kontakte oder
virtuellen Eingänge
32
0 bis 60000 (ms, sec., min.) in Schritten
von 1
0 bis 60000 (ms, sec., min.) in Schritten
von 1
G30 Generatorschutz
2 PRODUKTBESCHREIBUNG
ERREGUNGSVERLUST
Betriebsbedingung:
Mitsystem-Impedanz
Kennlinie:
2 unabhängige Offset-Siemens-Kreise
0,10 bis 300,0 (sek.) in Schritten
Mitte:
von 0,01
0,10 bis 300,0 (sek.) in Schritten
Radius:
von 0,01
Reichweitengenauigkeit: ±3 %
Unterspannungsüberwachung
Ebene:
0,000 bis 1,250 pu in Schritten
von 0,001
Genauigkeit:
±0,5 % vom Messwert von 10 bis 208 V
Auslöseverzögerung:
0 bis 65,535 s in Schritten von 0,001
Timer-Genauigkeit:
±3 % der Ansprechzeit, mindestens
jedoch ±20 ms
Ansprechzeit:
<50 ms
THERMISCHER ÜBERLASTUNGSSCHUTZ
Thermische-Überlast-Kurven: IEC 255-8-Kurve
Basisstrom:
0,20 bis 3,00 pu in Schritten von 0,01
Überlast-(k)-Faktor:
1,00 bis 1,20 pu in Schritten von 0,05
Ansprechzeitkonstante: 0 bis 1000 min in Schritten von 1
Rücksetzzeitkonstante: 0 bis 1000 min in Schritten von 1
Mindestrücksetzzeit:
0 bis 1000 min in Schritten von 1
Timer-Genauigkeit (Kaltkurve):
±100 ms, mindestens jedoch 2 %
Timer-Genauigkeit (Warmkurve):
±500 ms, mindestens jedoch 2 % für
I
< 0,9 × k × I
p
AUSLÖSEMATRIX (AUSLÖSUNG OHNE FLEXLOGIC)
Anzahl der Funktionen: 6
Zahl der Eingänge:
16
Ansprechzeit:
<2 ms bei 60 Hz
Timer-Genauigkeit:
±3 %, mindestens jedoch 10 ms
2.3.2 PARAMETRIERBARE FUNKTIONEN
FLEXCURVES™
Anzahl:
4 (A bis D)
Rücksetzpunkte:
40 (0 bis 1 des Anregewertes)
Betriebspunkte:
80 (1 bis 20 des Anregewertes)
Zeitverzögerung:
0 bis 65535 ms in Schritten von 1
FLEX-ZUSTÄNDE
Anzahl:
bis zu 256 logische Variablen, die unter
16 Modbus-Adressen gruppiert sind
Programmierbarkeit
alle logischen Variablen, Kontakte oder
virtuellen Eingänge
und I / (k × I
) > 1,1
b
b
GE Multilin
