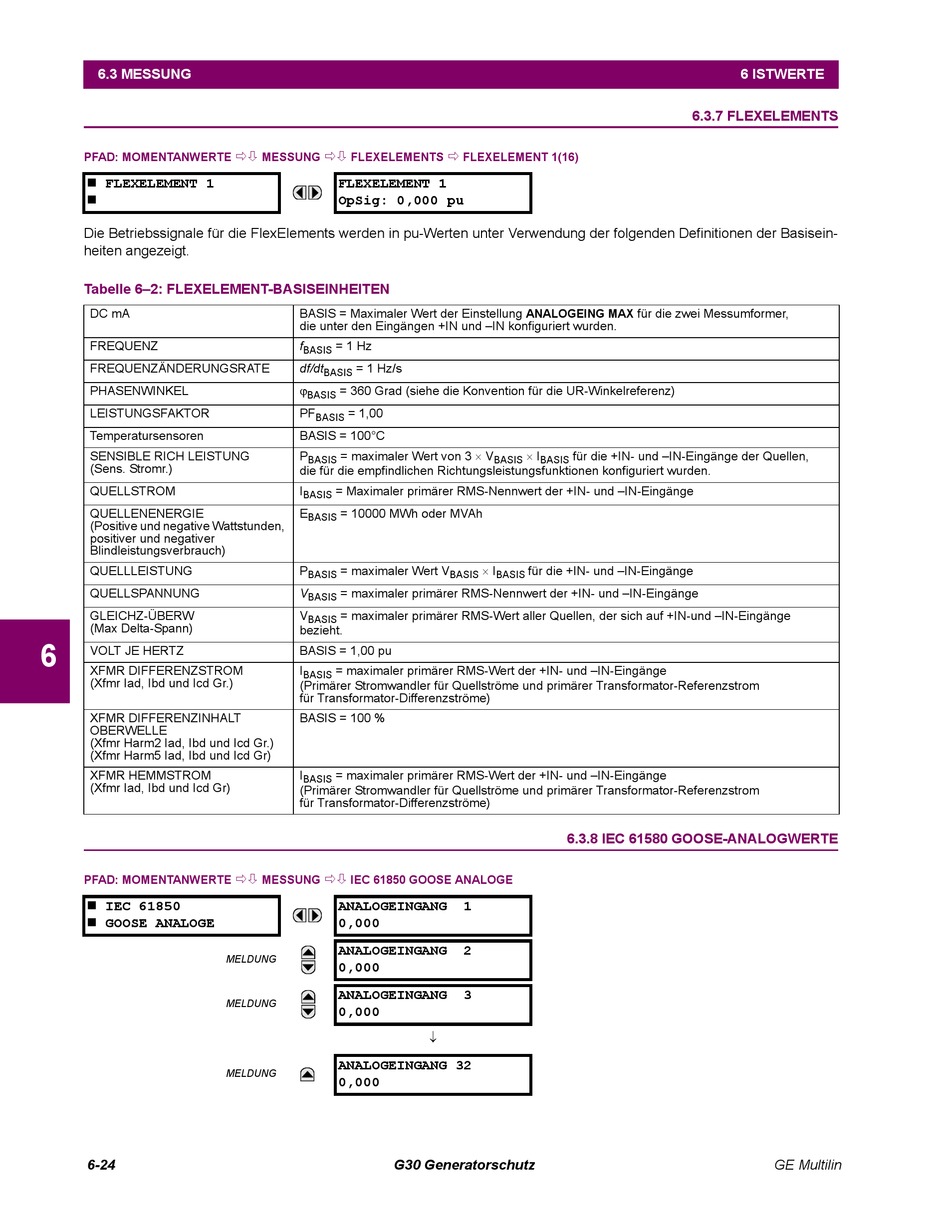

6.3 MESSUNG
PFAD: MOMENTANWERTE
FLEXELEMENT 1
Die Betriebssignale für die FlexElements werden in pu-Werten unter Verwendung der folgenden Definitionen der Basisein-
heiten angezeigt.
Tabelle 6–2: FLEXELEMENT-BASISEINHEITEN
DC mA
FREQUENZ
FREQUENZÄNDERUNGSRATE
PHASENWINKEL
LEISTUNGSFAKTOR
Temperatursensoren
SENSIBLE RICH LEISTUNG
(Sens. Stromr.)
QUELLSTROM
QUELLENENERGIE
(Positive und negative Wattstunden,
positiver und negativer
Blindleistungsverbrauch)
QUELLLEISTUNG
QUELLSPANNUNG
GLEICHZ-ÜBERW
(Max Delta-Spann)
6
VOLT JE HERTZ
XFMR DIFFERENZSTROM
(Xfmr Iad, Ibd und Icd Gr.)
XFMR DIFFERENZINHALT
OBERWELLE
(Xfmr Harm2 Iad, Ibd und Icd Gr.)
(Xfmr Harm5 Iad, Ibd und Icd Gr)
XFMR HEMMSTROM
(Xfmr Iad, Ibd und Icd Gr)
PFAD: MOMENTANWERTE
IEC 61850
GOOSE ANALOGE
6-24
MESSUNG
FLEXELEMENTS
FLEXELEMENT 1
OpSig: 0,000 pu
BASIS = Maximaler Wert der Einstellung
die unter den Eingängen +IN und –IN konfiguriert wurden.
f
= 1 Hz
BASIS
df/dt
= 1 Hz/s
BASIS
= 360 Grad (siehe die Konvention für die UR-Winkelreferenz)
BASIS
PF
= 1,00
BASIS
BASIS = 100°C
= maximaler Wert von 3 V
P
BASIS
die für die empfindlichen Richtungsleistungsfunktionen konfiguriert wurden.
I
= Maximaler primärer RMS-Nennwert der +IN- und –IN-Eingänge
BASIS
E
= 10000 MWh oder MVAh
BASIS
P
= maximaler Wert V
BASIS
V
= maximaler primärer RMS-Nennwert der +IN- und –IN-Eingänge
BASIS
V
= maximaler primärer RMS-Wert aller Quellen, der sich auf +IN-und –IN-Eingänge
BASIS
bezieht.
BASIS = 1,00 pu
I
= maximaler primärer RMS-Wert der +IN- und –IN-Eingänge
BASIS
(Primärer Stromwandler für Quellströme und primärer Transformator-Referenzstrom
für Transformator-Differenzströme)
BASIS = 100 %
I
= maximaler primärer RMS-Wert der +IN- und –IN-Eingänge
BASIS
(Primärer Stromwandler für Quellströme und primärer Transformator-Referenzstrom
für Transformator-Differenzströme)
MESSUNG
IEC 61850 GOOSE ANALOGE
ANALOGEINGANG
0,000
ANALOGEINGANG
MELDUNG
0,000
ANALOGEINGANG
MELDUNG
0,000
ANALOGEINGANG 32
MELDUNG
0,000
G30 Generatorschutz
FLEXELEMENT 1(16)
ANALOGEING MAX
I
für die +IN- und –IN-Eingänge der Quellen,
BASIS
BASIS
I
für die +IN- und –IN-Eingänge
BASIS
BASIS
6.3.8 IEC 61580 GOOSE-ANALOGWERTE
1
2
3
6 ISTWERTE
6.3.7 FLEXELEMENTS
für die zwei Messumformer,
GE Multilin
