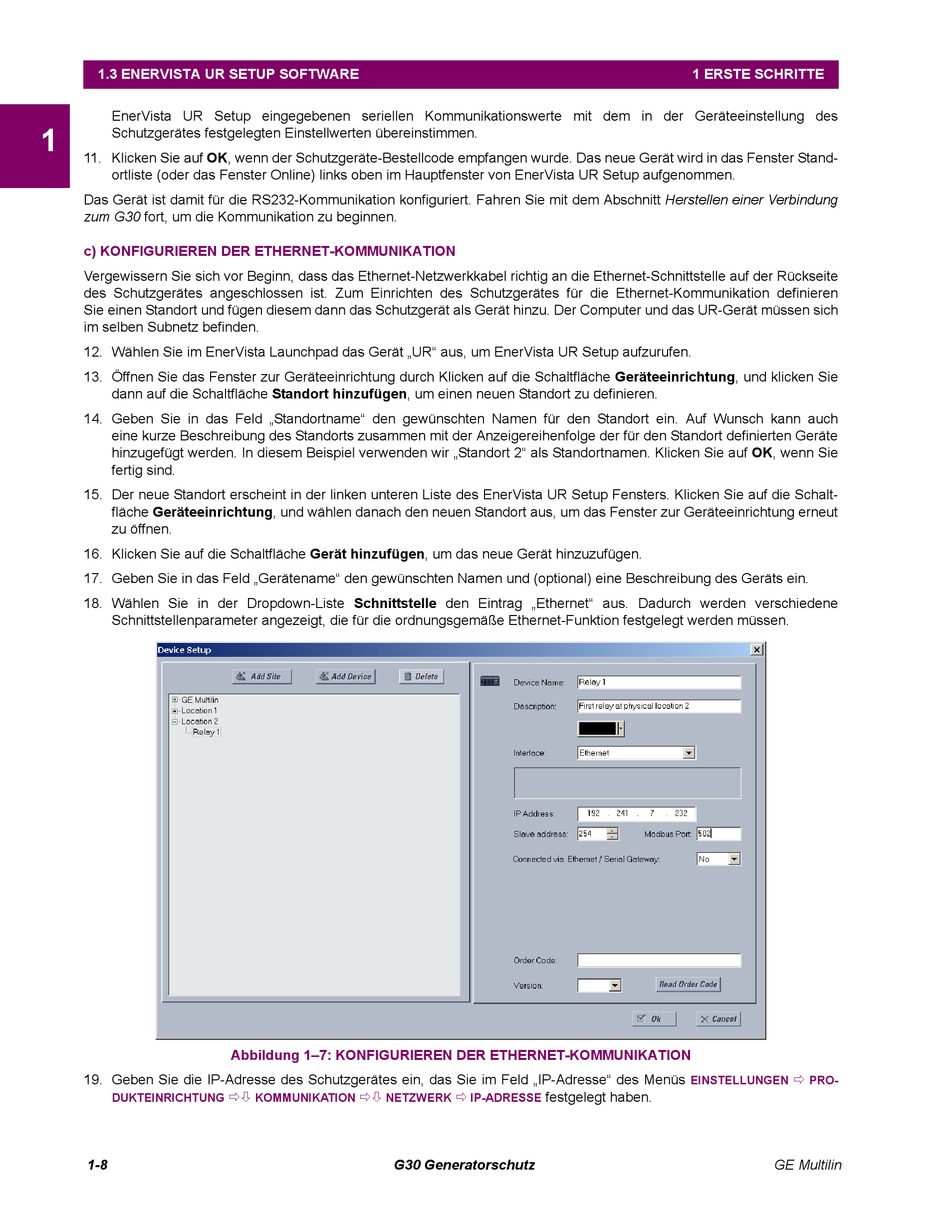

1.3 ENERVISTA UR SETUP SOFTWARE
EnerVista UR Setup eingegebenen seriellen Kommunikationswerte mit dem in der Geräteeinstellung des
1
Schutzgerätes festgelegten Einstellwerten übereinstimmen.
11. Klicken Sie auf OK, wenn der Schutzgeräte-Bestellcode empfangen wurde. Das neue Gerät wird in das Fenster Stand-
ortliste (oder das Fenster Online) links oben im Hauptfenster von EnerVista UR Setup aufgenommen.
Das Gerät ist damit für die RS232-Kommunikation konfiguriert. Fahren Sie mit dem Abschnitt Herstellen einer Verbindung
zum G30 fort, um die Kommunikation zu beginnen.
c) KONFIGURIEREN DER ETHERNET-KOMMUNIKATION
Vergewissern Sie sich vor Beginn, dass das Ethernet-Netzwerkkabel richtig an die Ethernet-Schnittstelle auf der Rückseite
des Schutzgerätes angeschlossen ist. Zum Einrichten des Schutzgerätes für die Ethernet-Kommunikation definieren
Sie einen Standort und fügen diesem dann das Schutzgerät als Gerät hinzu. Der Computer und das UR-Gerät müssen sich
im selben Subnetz befinden.
12. Wählen Sie im EnerVista Launchpad das Gerät „UR" aus, um EnerVista UR Setup aufzurufen.
13. Öffnen Sie das Fenster zur Geräteeinrichtung durch Klicken auf die Schaltfläche Geräteeinrichtung, und klicken Sie
dann auf die Schaltfläche Standort hinzufügen, um einen neuen Standort zu definieren.
14. Geben Sie in das Feld „Standortname" den gewünschten Namen für den Standort ein. Auf Wunsch kann auch
eine kurze Beschreibung des Standorts zusammen mit der Anzeigereihenfolge der für den Standort definierten Geräte
hinzugefügt werden. In diesem Beispiel verwenden wir „Standort 2" als Standortnamen. Klicken Sie auf OK, wenn Sie
fertig sind.
15. Der neue Standort erscheint in der linken unteren Liste des EnerVista UR Setup Fensters. Klicken Sie auf die Schalt-
fläche Geräteeinrichtung, und wählen danach den neuen Standort aus, um das Fenster zur Geräteeinrichtung erneut
zu öffnen.
16. Klicken Sie auf die Schaltfläche Gerät hinzufügen, um das neue Gerät hinzuzufügen.
17. Geben Sie in das Feld „Gerätename" den gewünschten Namen und (optional) eine Beschreibung des Geräts ein.
18. Wählen Sie in der Dropdown-Liste Schnittstelle den Eintrag „Ethernet" aus. Dadurch werden verschiedene
Schnittstellenparameter angezeigt, die für die ordnungsgemäße Ethernet-Funktion festgelegt werden müssen.
19. Geben Sie die IP-Adresse des Schutzgerätes ein, das Sie im Feld „IP-Adresse" des Menüs
DUKTEINRICHTUNG
1-8
Abbildung 1–7: KONFIGURIEREN DER ETHERNET-KOMMUNIKATION
KOMMUNIKATION
NETZWERK
G30 Generatorschutz
festgelegt haben.
IP-ADRESSE
1 ERSTE SCHRITTE
EINSTELLUNGEN
PRO-
GE Multilin
