5 EINSTELLUNGEN
Die Multiplikator- und Addierer-Einstellungen betreffen nur den Kurvenanteil der Kennlinie, jedoch nicht die MRZ-
und HST-Einstellungen. Die HST-Einstellungen überschreiben die MRZ-Einstellungen für das vielfache des Anre-
gefaktor, der größer ist als das HST-Verhältnis.
d) BEISPIEL
Eine zusammengesetzte Kurve kann aus dem GE_111-Standard konfiguriert werden, und zwar mit MRZ = 200 ms und
HST zunächst deaktiviert und dann bei achtfachem Anregewert mit einer Auslösezeit von 30 ms aktiviert. Bei ungefähr
vierfachem Anregewert entspricht die Kurvenauslösezeit dem MRZ-Wert, und von diesem Zeitpunkt an bleibt die Auslöse-
zeit bei 200 ms (siehe unten).

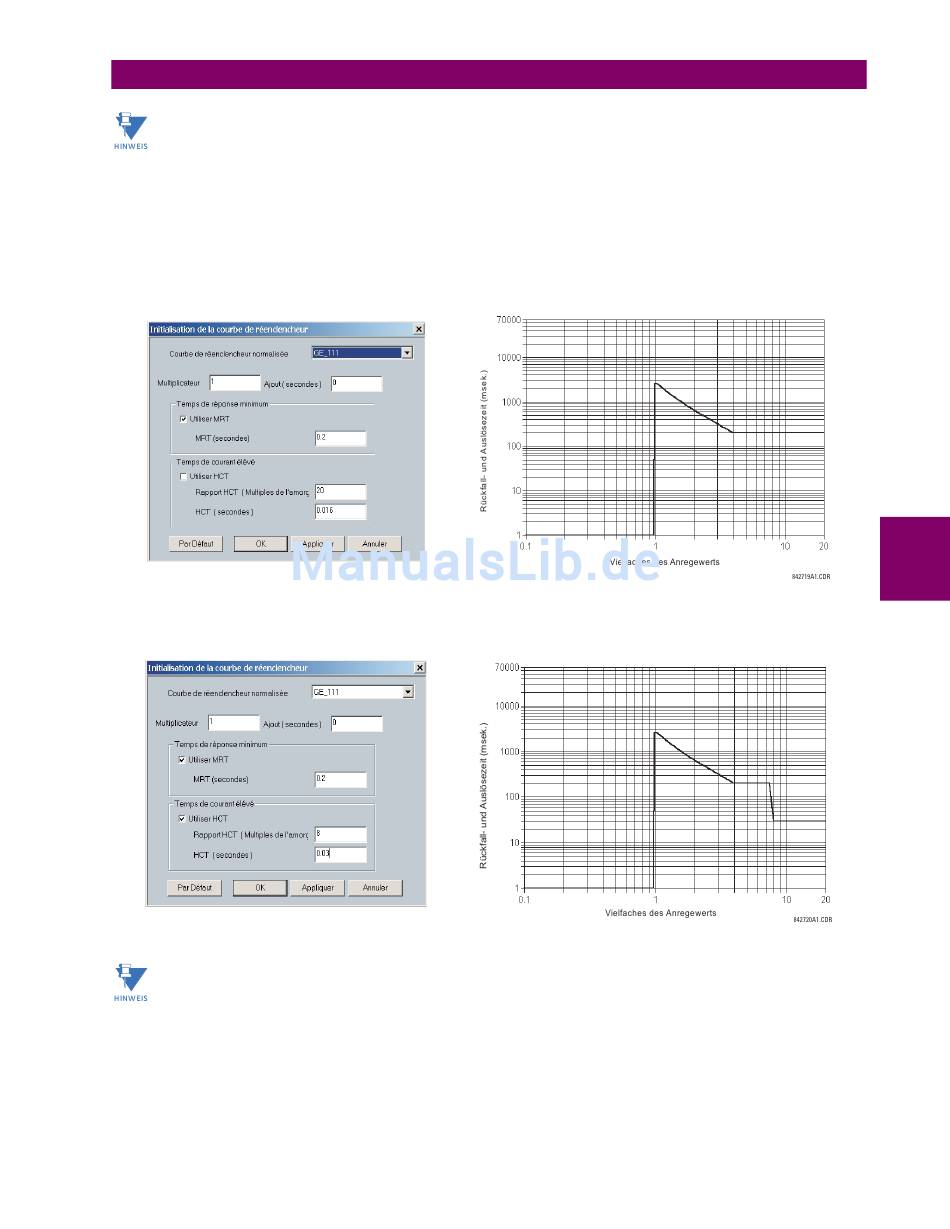

Abbildung 5–34: ZUSAMMENGESETZTE WIEDEREINSCHALT-KURVE MIT HST DEAKTIVIERT
Mit aktivierter HST-Funktion reduziert sich die Auslösezeit für Anregefaktoren über dem achtfachen Anregewert auf 30 ms.
Abbildung 5–35: ZUSAMMENGESETZTE WIEDEREINSCHALT-KURVE MIT HST AKTIVIERT
Die Konfiguration einer zusammengesetzten Kurve mit einer Steigerung der Auslösezeit bei erhöhten Anregungs-
vielfachen ist nicht zulässig. Wenn dies versucht wird, generiert die Software EnerVista UR Setup eine Fehlermel-
dung und verwirft die vorgeschlagenen Änderungen.
e) STANDARD-WIEDEREINSCHALT-KURVEN
Die folgenden Abbildungen zeigen die Standard-Wiedereinschalt-Kurven, die für das G30 verfügbar sind.
