5.6 PARAMETERSÄTZE
•
ALLG ASYM STG1 TMAX: Dies ist die maximale Einschaltzeit der Funktion der Stufe 1. Diese Einstellung kann
angewendet werden, um die maximale Auslösezeit bei geringen Asymmetrien zu begrenzen.
•
ALLG ASYM STG1 K-RÜCKS: Diese Einstellung legt die lineare Rücksetzrate der Funktion der Stufe 1 fest. Hierbei
handelt es sich um die maximale Rückfallzeit ab dem Grenzwert der Auslösung. Diese Funktion stellt einen
thermischen Speicher zu den vorherigen Asymmetriebedingungen bereit.
•
ALLG ASYM STG2 ANREGUNG: Diese Einstellung definiert der Anregung der Funktion der Stufe 2, die als Prozent-
satz des Nennstroms, wie durch die Einstellung
tion wird in der Regel verwendet, um einen Alarm zu generieren und so einen Operator anzuweisen, eine
Korrekturmaßnahme durchzuführen. Die Funktion der Stufe 2 wird in der Regel als sichere Marge unterhalb der Anre-
gungseinstellung von Stufe 1 eingestellt.
•
ALLG ASYM STG2 PKP VERZ: Dies ist die Mindest-Einschaltzeit der Funktion der Stufe 2. Diese Einstellung wird
verwendet, um Fehlalarme bei Systemfehlern zu vermeiden.
1000
5
5-194
K=1
K=4
K=15 K=40 K=100
Tmax
100
10
1
0.1
0.01
0.1

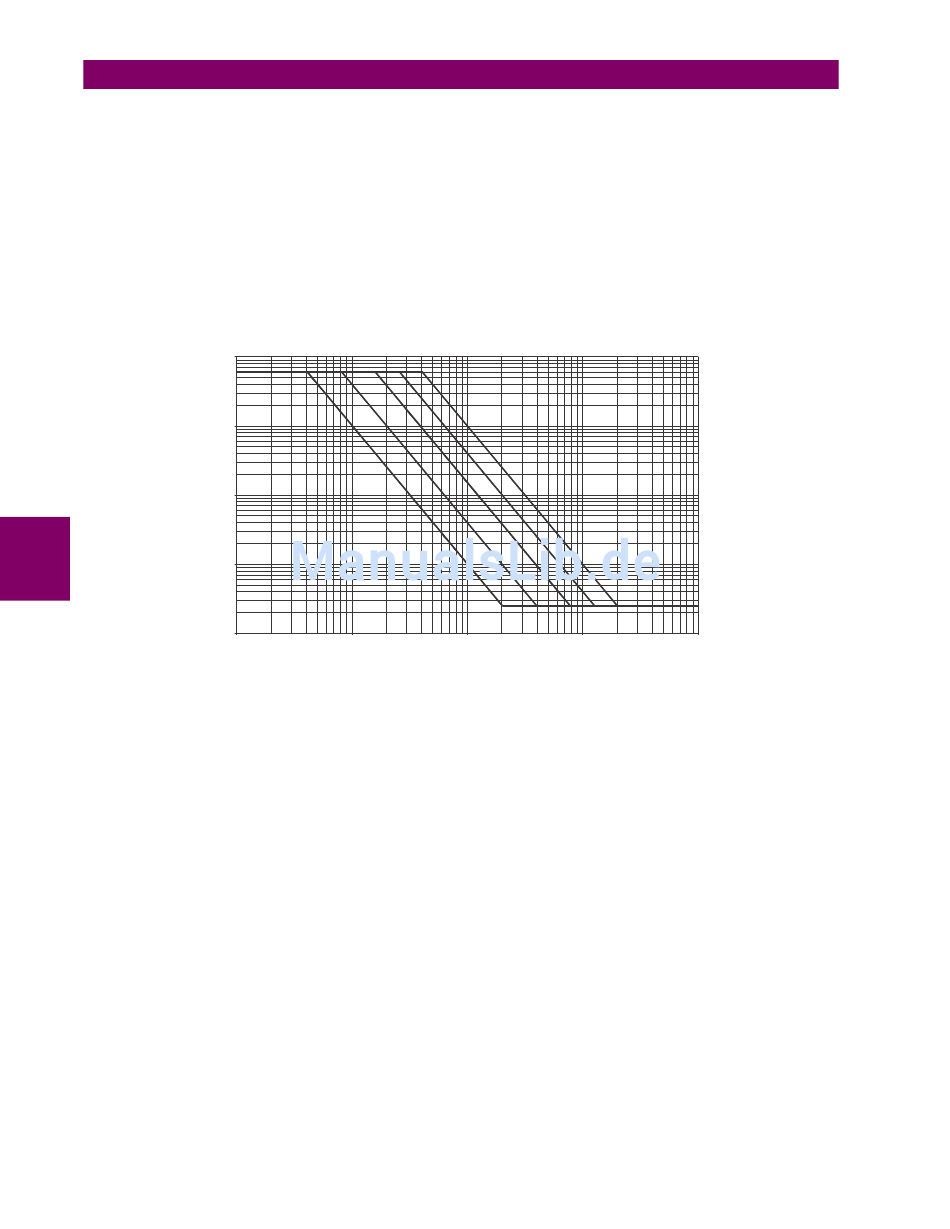

Abbildung 5–75: GENERATOR ASYMM INVERSE ZEITKURVEN
G30 Generatorschutz
angegeben, definiert wird. Die festgelegte Zeitfunk-
ALLG ASYM INOM
1
10
5 EINSTELLUNGEN
Tmin
100
830714A1.CDR
GE Multilin
